ERMETO-FORBINDELSE W 10 mm

Ermeto-forbindelse, vinkel 10 mm til hydraulikrør (DIN 2353)

Produktoversigt: Denne Ermeto-vinkel (10 mm) fra Riegler er en standard DIN 2353-kompatibel skrueforbindelse til hydraulik- og tryklinedelssystemer. Den er udført i galvaniseret stål og er dimensioneret til et rør med 10 mm udvendig diameter samt et maksimalt driftstryk på 315 bar. GTIN 4047322168281 og producentens artikelnummer (MPN) 650.12.74 knytter produktet til Riegler‑serien.

Funktion og anvendelse

• Vinkelforbindelsen fungerer som en mekanisk overgang mellem en 10 mm hydraulikledning og et tilslutningspunkt, hvor aflange eller vinkledes føringer er nødvendige.
• Designet efter DIN 2353 sikrer kompatibilitet med øvrige fittings og unionskomponenter efter samme standard, hvilket gør den velegnet til reparation, vedligehold eller ombygning af hydrauliksystemer.
• Anvendes typisk i mobilhydraulik, industrielle hydraulikinstallationer og emner hvor pladsforhold kræver en 90°-vinkel eller lignende afbøjning.

Materiale og korrosionsegenskaber

Forbindelsen er fremstillet i stål med galvaniseret overfladebehandling. Galvaniseringen giver en standard beskyttelse mod overfladekorrosion i almindelige miljøer og reducerer risikoen for rustdannelse sammenlignet med ubehandlet stål. Materialevalget sikrer mekanisk styrke under højt tryk, men ved aggressive miljøer (saltvand, stærkt kemiske atmosfærer) bør der overvejes yderligere korrosionsbeskyttelse eller alternative materialer.

Tekniske mål

• Rør udvendig diameter: 10 mm
• Maksimalt driftstryk: 315 bar

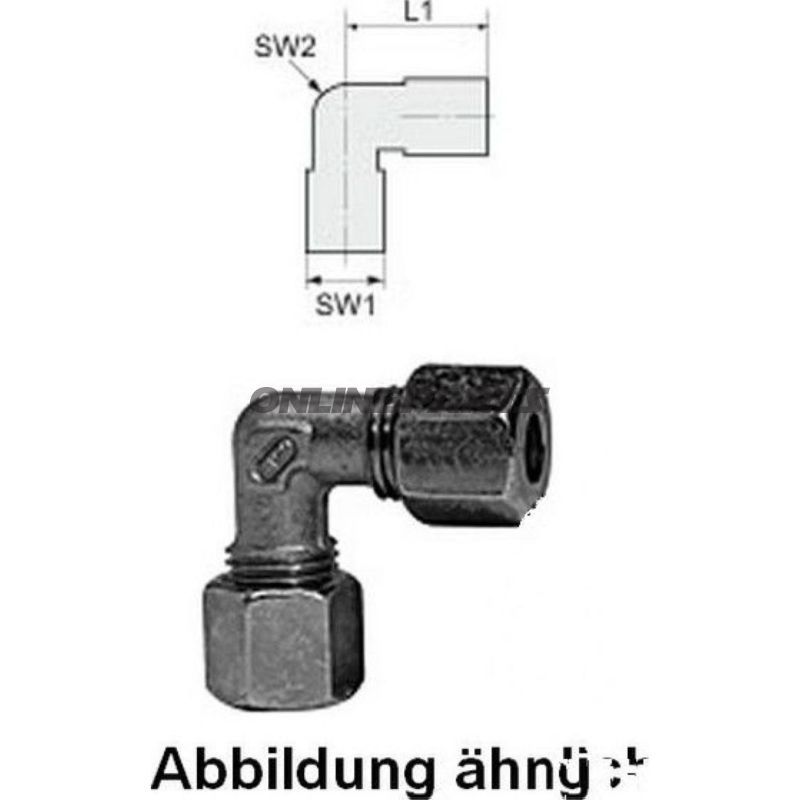

• Længde 1: 30,0 mm (se illustrativt mål på produktbillede)
• SW 1 (fastnøglevidde): 19 mm
• SW 2 (fastnøglevidde): 14 mm

Kompatibilitet og montering

Følger DIN 2353-dimensioner, hvilket gør den direkte kompatibel med andre DIN 2353-kvadrat‑ og konusstykker samt unions- og klemringssystemer, når de korrekte mål anvendes. Montering bør udføres af personer med erfaring i hydraulikmontering: rengør kontaktflader, kontroller klemring(er) og anvend passende moment ved tilspænding i henhold til producentens anbefalinger for at sikre lækagefri samling.

Sikkerhed og drift

• Produktets trykgrænse er 315 bar; systemets øvrige komponenter skal vurderes samlet for at sikre kompatibilitet.
• Kontroller for skader og korrosion før installation. Undgå overstramning, da det kan beskadige tætningsflader og klemring.
• Anvend egnede tætningsmidler/fluider kompatible med ståloverflader og hydraulsystemets materialer.

Producent og identifikation: Riegler leverer denne Ermeto-forbindelse under MPN 650.12.74. GTIN 4047322168281 kan anvendes ved bestilling og vareidentifikation.

Bemærk: Angivne mål mærket med '*' er illustreret på produktbilledet; mål og tolerancer bør verificeres mod teknisk tegning ved kritiske installationer.
