ERMETO-FORBINDELSE W 15 mm

Ermeto-vinkelkobling W, 15 mm rør – skrueforbindelse med konisk udvendigt gevind

Produkt: Ermeto-forbindelse W til hydraulik- eller trykluftsystemer med 15 mm rørudvendigt diameter. Brandet Riegler er angivet sammen med producentens varenummer (MPN) 650.13.32 og GTIN 4047322166454, så monterings- og reservedelsopslag kan verificeres direkte mod leverandørens data.

Funktion og anvendelse

Denne vinkel-indskruede Ermeto-forbindelse (W) er designet til at forbinde et 15 mm rør til en port eller komponent med en R 1/2" konisk udvendig gevindtilslutning i henhold til ISO 7-1. Konstruktionen er rettet mod installationssituationer, hvor rørføringen kræver en 90° vinkel ved indskruningspunktet. Forbindelsen overfører tryk og medier i lukkede systemer og anvendes typisk i hydraulik, pneumatik og andre industrielle trykledninger.

Materiale og korrosionsbeskyttelse

• Materiale: Galvaniseret stål – valgt for mekanisk styrke og basis korrosionsbeskyttelse.
• Galvaniseringen giver et zinklag, der beskytter mod overfladisk rustdannelse under normale industrielle forhold. Ved aggressive miljøer eller hyppig kemisk eksponering bør komponentens levetid vurderes og evt. alternative materialer overvejes.

Tekniske egenskaber

• Rør udvendig diameter: 15 mm
• Gevind: R 1/2" (konisk udvendigt gevind efter ISO 7-1)
• Tilladeligt arbejdstryk: op til 315 bar (angivet af producenten)

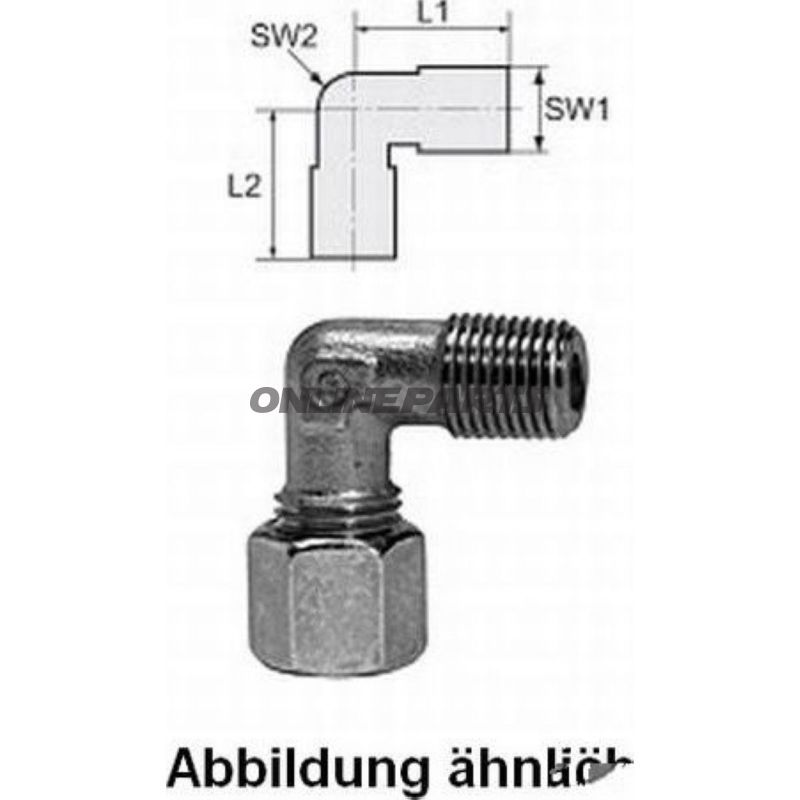

• Længde 1: 36,0 mm* — målt fra indgangssiden (se teknisk tegning)
• Længde 2: 34,0 mm* — målt langs vinkelarmen (se teknisk tegning)
• Skruenøglevidde SW1: 27 mm* og SW2: 19 mm* (angivet for fastspænding)
• *Dimensional reference: se produktbillede/tegning for præcis placering af målepunkter.

Praktisk installation og betjening

Ved montering skal gevindflader rengøres for spåner og fremmedlegemer. Brug passende moment ved tilspænding i henhold til producentens anvisninger eller gældende installationsstandarder for at undgå overstramning, der kan deformere koniske gevind og kompromittere tætningen. For systemer med højere krav til korrosionsmodstand eller fødevarerelaterede anvendelser bør kommunikation med Riegler (MPN 650.13.32) eller teknisk dataark afklare egnet overfladebehandling.

Kompatibilitet og anvendelsesområder

• Passer til rør med 15 mm udvendigt diameter og tilslutning på komponenter med R 1/2" indvendigt gevind efter ISO 7-1.
• Anvendelsesområder: hydraulik, pneumatik, smøreanlæg, industrielle trykledninger og generelle tekniske installationer, hvor en 90° skrueforbindelse er nødvendig.

Identifikation

Produktet distribueres under mærket Riegler og identificeres præcist ved MPN 650.13.32. For lagerstyring eller reservedelsbestilling kan GTIN 4047322166454 anvendes til entydig registrering.

Bemærk: Dimensionerne markeret med * refererer til detaljeplaceringer på producentens tekniske tegning/billede. Kontrollér tegning ved præcis tilpasning i eksisterende systemer.
