ERMETO-FORBINDELSE W 18 mm

ERMETO-forbindelse W 18 mm — vinkelkobling til hydraulikrør

Denne ERMETO-forbindelse (vinkel/albue) fra Riegler er udført efter standard DIN 2353 og er beregnet til sammenføjning af hydraulikrør med 18 mm udvendig diameter. Produktet er mærket med GTIN 4047322168311 og producentens artikelnummer (MPN) 650.13.08.

Funktion

• Vinkelkoblingen bruges til at forbinde og ændre retning på et hydraulikrør i et system, hvor der kræves et kompakt indgreb ved hjørner eller trangere installationer.
• Designet til direkte samling i henhold til DIN 2353, hvilket sikrer ensartede tilslutningsmetoder og tætninger i hydrauliske kredsløb.
• Tåler driftstryk op til 315 bar under korrekte montage- og anvendelsesforhold.

Materiale og overflade

• Fremstillet i stål med galvaniseret overflade. Galvaniseringen giver korrosionsbeskyttelse, samtidig med at den bevarer den nødvendige mekaniske styrke til hydrauliske applikationer.
• Stålmaterialet er velegnet til hydraulikmiljøer, hvor mekanisk modstand og tæthed er afgørende. Overfladebehandlingen reducerer risikoen for overfladekorrosion ved normale driftsbetingelser.

Dimensioner og nøgletal

• Rør udvendig diameter: 18 mm (passer til rør specificeret til 18 mm OD).
• Godkendt tiltryk: 315 bar.

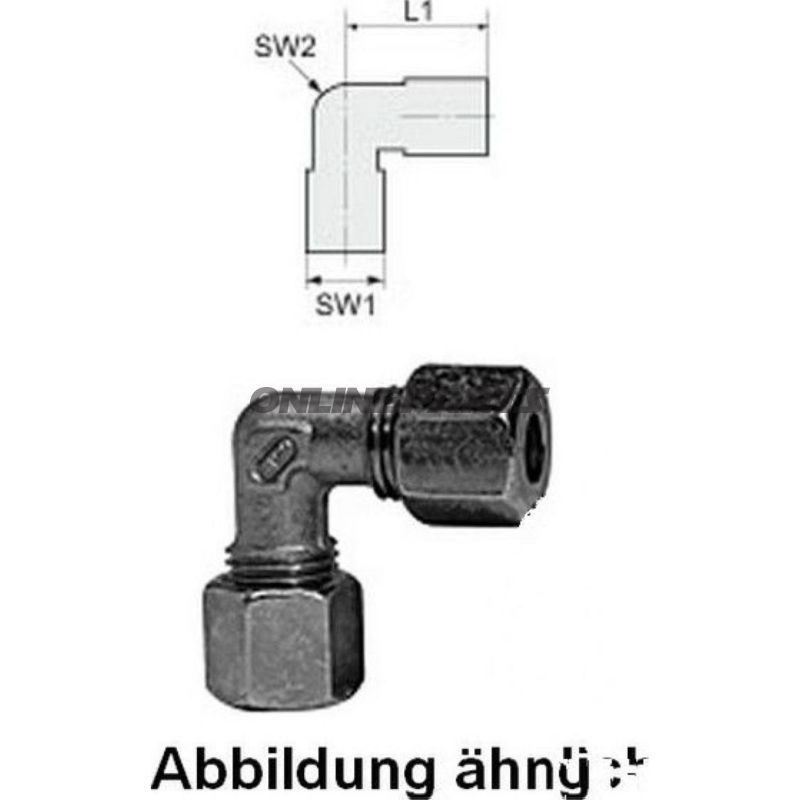

• Længde 1: 40,0 mm (se billede for reference til målepunkt).
• Nøglevidde (SW 1): 32 mm.
• Nøglevidde (SW 2): 24 mm.

Praktiske bemærkninger ved montage

• Følg DIN 2353-anvisninger for korrekt samling: rengør rørender, kontroller konus/klemmekegle og stramningsmoment iht. producentens eller standardens specifikation.
• Sørg for at bruge egnede værktøjer til SW 1 (32 mm) og SW 2 (24 mm) for at undgå deformation af fladerne.
• Kontroller systemets maksimale arbejdstemperatur og kompatibilitet med brugt hydraulikvæske; galvaniseret stål tåler almindelige mineral- og syntetiske hydraulikvæsker, men ved aggressive medier bør materialevalg revurderes.

Kompatibilitet

• Passer til rør og fittings, der er konstrueret efter samme DIN 2353-koncept og dimensioner for 18 mm ydre diameter.
• Velegnet til reparation, vedligeholdelse og nye installationer i hydrauliske systemer, hvor en vinkelkobling er nødvendig for pladsbegrænsninger eller routing.

Identifikation

• Brand: Riegler — artiklen er katalogiseret under producentens nummer 650.13.08.
• GTIN: 4047322168311 — nyttig ved indkøb, lagersystemer og scanningsbaseret identifikation.

Konklusion

ERMETO-forbindelsen W 18 mm (Riegler, MPN 650.13.08, GTIN 4047322168311) er en galvaniseret stål vinkelkobling i henhold til DIN 2353, designet til 18 mm hydraulikrør og driftstrykkendet op til 315 bar. Den er lavet til professionelle montageforhold og kræver korrekt montering for at sikre tæthed og lang levetid.
