ERMETO-FORBINDELSE W 22 mm

ERMETO-forbindelse W 22 mm — vinkelforbindelse til hydraulikrør

Produktoversigt: ERMETO-forbindelse i vinkeldesign til hydraulik- og trykluftsystemer. Forbindelsen er udført efter standard DIN 2353 og er beregnet til rør med en udvendig diameter på 22 mm. Produktet leveres af Riegler og registreres under fabrikantnummer (MPN) 650.13.16 og GTIN 4047322168328.

Funktion og anvendelse: Denne vinkelforbindelse (albue) forbinder to rørender i et 90°-layout og bruges typisk i hydraulikinstallationer, hvor rørføringen kræver et ændret løb uden brug af bøjede rør. Forbindelsen sikrer mekanisk tæt samling ved presning/montage i overensstemmelse med DIN 2353-principperne og er velegnet til applikationer med maksimalt driftstryk op til 160 bar.

• Type: ERMETO vinkelforbindelse (albue) i henhold til DIN 2353
• Rørdiameter: 22 mm udvendig diameter
• Trykklasse: Op til 160 bar
• Materiale: Galvaniseret stål (stål, elektrogalvanisk overfladebehandlet for korrosionsbeskyttelse)

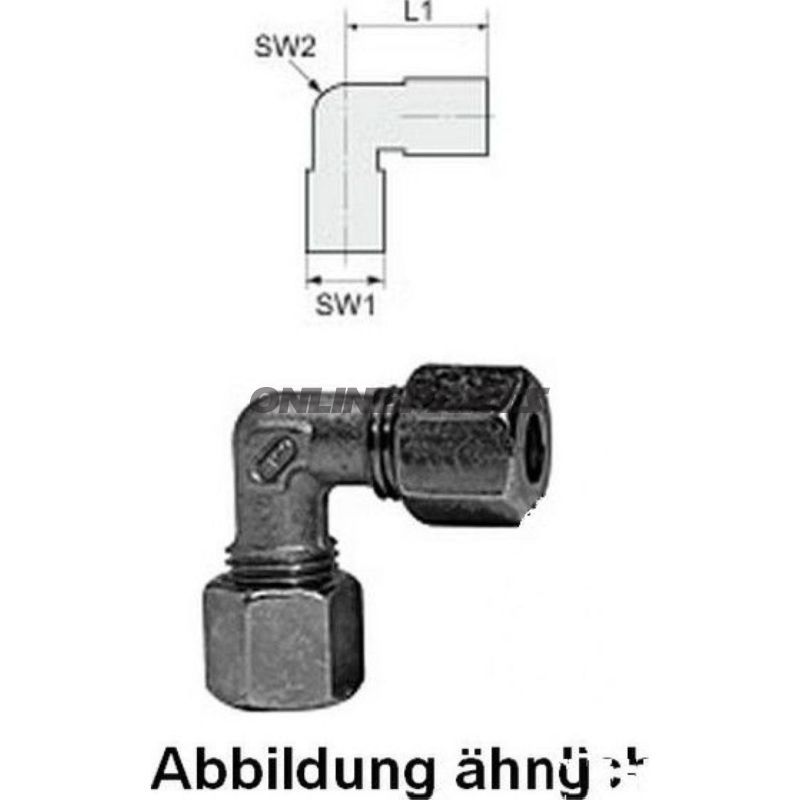

• Dimensioner: Længde 1 = 44,0 mm*; SW1 = 36 mm*; SW2 = 27 mm* (*se teknisk tegning/billede for målpunkter)
• Producent / MPN: Riegler, MPN 650.13.16
• GTIN: 4047322168328

Materialevalg og egenskaber: Forbindelsen er fremstillet i stål med en galvaniseret overflade. Stål sikrer den nødvendige styrke og modstand mod mekaniske belastninger i hydrauliske systemer, mens galvanisering reducerer risikoen for korrosion i miljøer med begrænset fugt eller kontrolleret eksponering. Overfladen ændrer ikke de mekaniske tolerancer væsentligt, men det anbefales at kontrollere passende moment og tætning ved montage i henhold til DIN 2353-anvisninger.

Kompatibilitet og montage: Produktet er beregnet til rør med 22 mm udvendig diameter og monteres efter DIN 2353-metode med tilhørende fittings og rørender. SW1 og SW2 angiver nøglestørrelser for montering; længdemålet angiver grunddimensionen for tilslutningsgeometrien. Sørg for at anvende korrekte nøgler og følge producentens montageretningslinjer for at opnå korrekt samling og driftstryksklasse. Ved gentagne demonteringer anbefales kontrol af tætninger og tætningsflader for at undgå lækager.

Sikkerhed og drift: Driftstrykket er angivet til 160 bar — brug under højere tryk kan kompromittere tæthed og sikkerhed. Kontroller kompatibilitet med systemets medie (hydraulikolier, trykluft etc.) og arbejdsvilkår (temperatur, vibration). Overhold gældende montage- og prøvningsprocedurer for hydrauliske installationer.

Bemærk: Dimensionerne SW1, SW2 og Længde 1 markeret med * henviser til målpunkter i produktets tekniske tegning eller billede; fås ved at konsultere leverandørens tekniske dokumentation hvis nødvendigt.
