ERMETO-FORBINDELSE W 8 mm

Ermeto-vinkelkobling W, 8 mm rørtilslutning (DIN 2353) — hydraulisk forbindelsesstykke

Produktnavn og identifikation: Denne Ermeto-forbindelse W til 8 mm udvendig rørdiameter fra Riegler (MPN: 650.12.66, GTIN: 4047322168274) er en vinkeladapter udført efter standarden DIN 2353. Den er beregnet til hydrauliske systemer, hvor pladsbegrænsning og skarpe rørbøjninger kræver en kompakt, tæt tilslutning.

Funktion og anvendelse: Forbindelsen fungerer som et færdigt vinkelstykke til 8 mm hydraulikrør, der muliggør en 90° omlægning af rørføringen uden at belaste røret unødigt. Den anvendes typisk i mobile maskiner, landbrugsmaskiner, lastbiler og industrimaskiner, hvor standardiserede Ermeto-koblinger (DIN 2353) sikrer kompatibilitet med pres- eller skruemonterede rørsystemer. Maksimalt arbejdstryk er angivet til 315 bar, hvilket gør den egnet til mange middel- til højtryksapplikationer inden for hydraulik.

Materiale og korrosionsbeskyttelse: Delens materiale er galvaniseret stål. Galvaniseringen giver en grundlæggende korrosionsbeskyttelse og en hård overflade, som tåler almindelig mekanisk påvirkning og miljøpåvirkninger i maskinrum og udendørs anvendelser. Materialevalget er valgt med fokus på mekanisk styrke og tæthed under tryk, uden at der er kemisk specialbelægning.

• Rør-udvendig diameter: 8 mm
• Standard: DIN 2353 (Ermeto)
• Maks. tryk: 315 bar

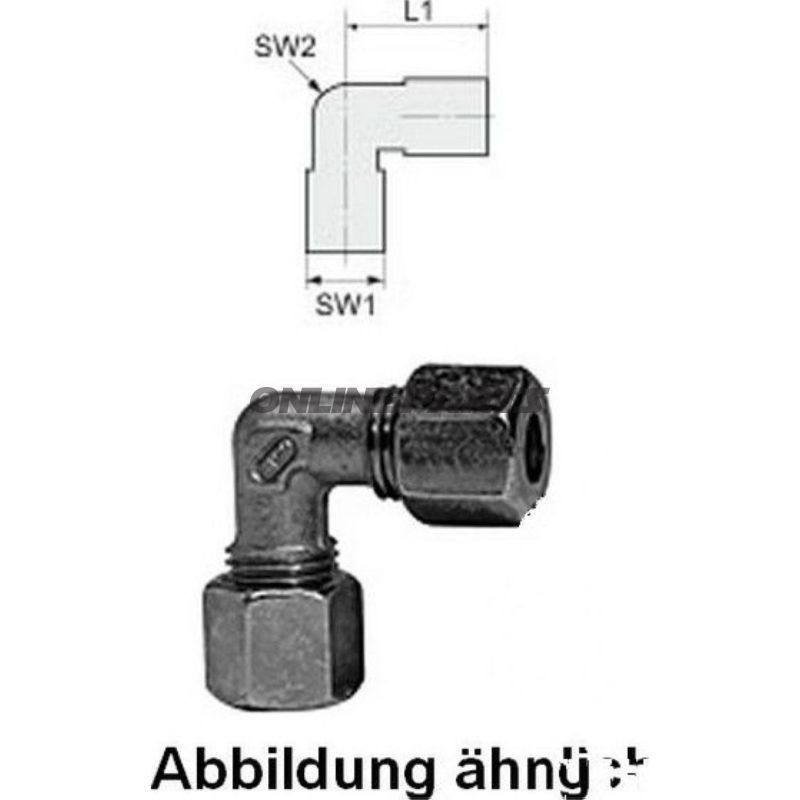

• Længde 1: 29,0 mm (målt fra angivet referenceflade — se teknisk tegning/billede)
• Skruvidde SW 1: 17 mm
• Skruvidde SW 2: 12 mm

Montering og tætningspraksis: Produktet er designet til sammenføjning med rør og koniske fittings i overensstemmelse med DIN 2353-praksis. Ved montering anbefales korrekt afskæring og afgratning af røret samt brug af passende værktøj til fastgørelse af møtrikkerne for at opnå korrekt kompression og tæthed. SW-målene (17 mm og 12 mm) angiver de nøgler, der normalt benyttes for henholdsvis fittings og møtrik.

Kompatibilitet: Som en Ermeto-komponent er denne vinkelkobling kompatibel med andre DIN 2353-kompatible fittings og rør i samme dimension og materiale. Kontrollér altid systemets samlede materialesammensætning og trykkrav, især hvis komponenter fra forskellige leverandører kombineres.

Sikkerhed og vedligehold: Kontrollér løbende forbindelser for lækager efter montering og ved serviceintervaller. Galvaniseret stål kan over tid vise rust i aggressive miljøer; ved behov kan man overveje komplet rustbeskyttelse i systemer udsat for salt eller kemisk påvirkning. Følg øvrige relevante sikkerheds- og montageinstruktioner for hydrauliske systemer.

Identifikation i dokumentation: I tekniske tegninger og reservedelskataloger refereres produktet under Riegler med MPN 650.12.66 og GTIN 4047322168274. Dette gør det nemmere at sikre korrekt udskiftning ved service og reparation.

Bemærk: Dimensionerne Længde 1, SW 1 og SW 2 er angivet ud fra fabrikantens mål; se produktbillede eller teknisk tegning for eksakt målepunkt og toleranceangivelser.
