ERMETO-FORBINDELSE gul 12 PLR 1/2

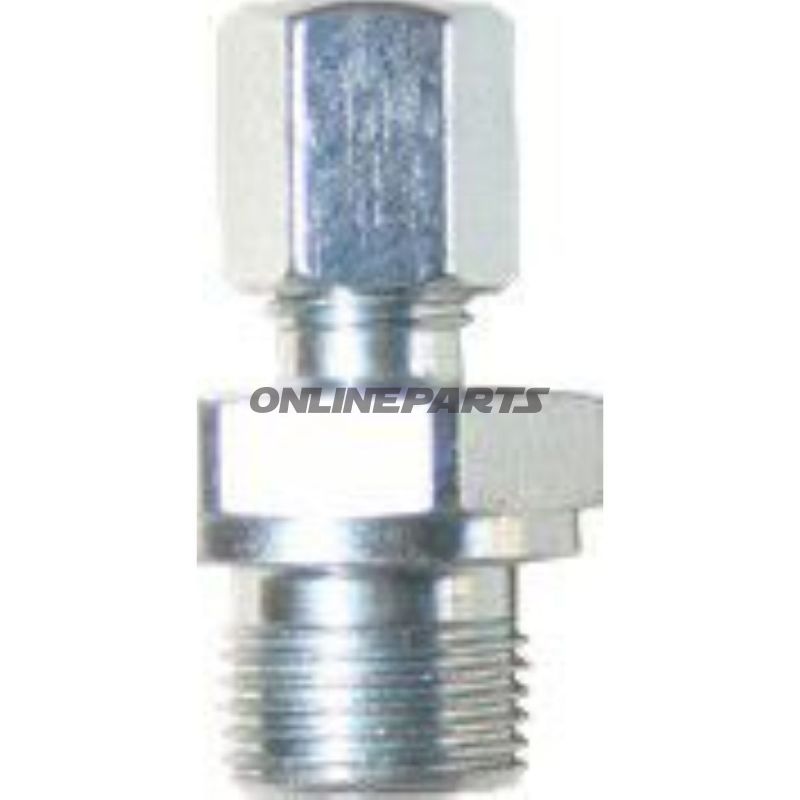

ERMETO-forbindelse (gul) 12 PLR, R 1/2 — lige mandstud til rør Ø12 mm

Produktoversigt: Denne ERMETO-forbindelse fra Riegler (MPN: 650.12.17, GTIN: 4047322167901) er en lige mandstud til trykledninger med udvendigt konisk gevind efter ISO 7/1 (R 1/2). Den er beregnet til rør med yderdiameter 12 mm og betegnes som type 12 PLR.

Funktion og anvendelse: Forbindelsen bruges til at skabe en tryktæt sammenføjning mellem et rør og et komponent med indvendigt gevind. Den koniske gevindform efter ISO 7/1 sikrer tætning ved monteringen mod en passende tætningsflade, hvilket gør den velegnet til hydrauliske og trykbærende anlæg, hvor stålkomponenter forbindes mekanisk. Maksimalt arbejdstryk angives til 315 bar — et niveau typisk for mellem- til højtryks hydrauliske systemer.

Materiale og korrosionsbeskyttelse: Forbindelsen er udført i galvaniseret stål. Galvaniseringen giver en zinkbelægning, som beskytter ståloverfladen mod korrosion i almindelige industrielle miljøer og ved udendørs brug, men valget af materiale bør altid vurderes i forhold til mediets kemi (f.eks. aggressive væsker eller saltsprøjt), da galvanisering ikke er korrosionsfri i alle miljøer.

Dimensioner og mål:

• Gevindtype: R 1/2 (konisk, ISO 7/1)
• Rør yderdiameter: 12 mm
• Længde 1 (totalende/længde til gevindflade): 43 mm
• Længde 2 (ende mod rør/indsætningslængde): 14 mm
• Maksimalt arbejdstryk: 315 bar

Kompatibilitet og montage: Forbindelsen er beregnet til sammenføjning med rør, hvor yderdiameteren er 12 mm og med komponenter, der accepterer R 1/2 konisk gevind. Ved montering skal gevindet skrues ind til kontaktfladen, og korrekt moment samt eventuel tætningsmetode (pakning/ptfe-tape afhængigt af applikation og krav) skal anvendes i overensstemmelse med installationsinstruktioner for det specifikke anlæg. Overstramning kan beskadige gevind eller belægning; følg derfor producentens momentværdier hvis tilgængelige.

Tekniske fordele og overvejelser:

• Konisk ISO 7/1 gevind muliggør en mekanisk tætning mod passende flader uden behov for særlige flanger.
• Galvaniseret stål giver god mekanisk styrke og basis korrosionsbeskyttelse i almindelige miljøer.
• Dimensionerne (12 mm rør, 43/14 mm længder) gør komponenten velegnet i kompakte installationer, hvor plads og indstikslængde er afgørende.
• Angivet arbejdstryk på 315 bar skal sammenholdes med rørsystemets og samleets godkendelser — væsentligt ved hydraulik eller højt tryk.

Identifikation: Produktet markeres som Riegler 650.12.17 (MPN), og GTIN 4047322167901 kan anvendes til logistik, reservedelsstyring og entydig identifikation i indkøbssystemer.

Anbefalinger til fagpersoner: Kontroller materialeegnethed i forhold til væske og miljø før montage. Ved gentagne demonteringer kan galvanisering slide, og gevind bør inspiceres for beskadigelser. Brug passende værktøj og moment for at sikre tætning uden at beskadige gevind eller belægning.
