ERMETO-FORBINDELSE gul 18 PLR

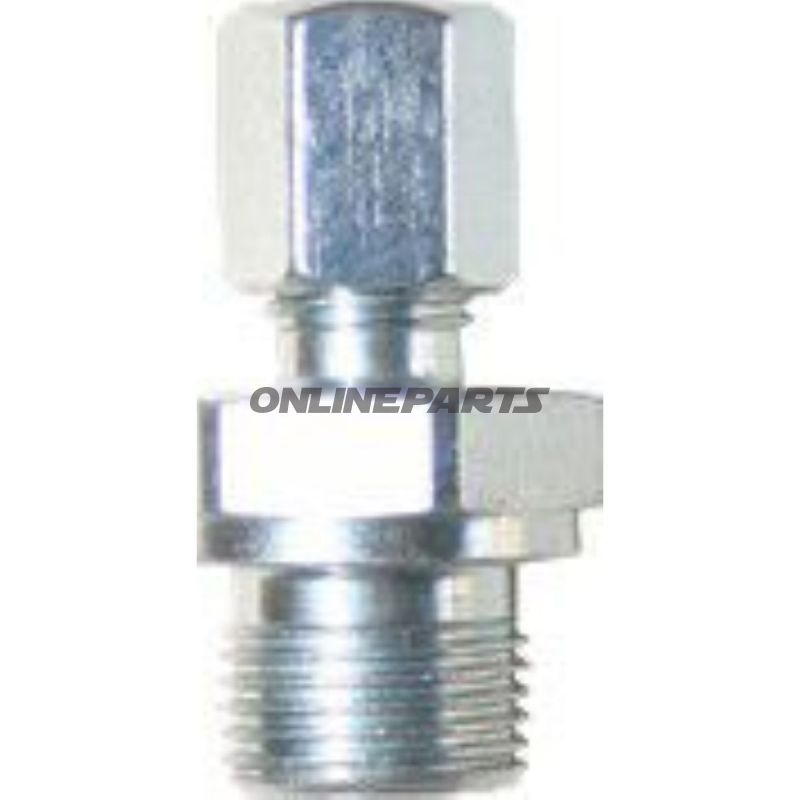

ERMETO-forbindelse, udvendigt gevind R 1/2, til rør Ø18 mm (gul)

Produktbeskrivelse: Denne ERMETO-forbindelse (Riegler, MPN 650.12.33, GTIN 4047322168052) er en lige mandstud med konisk udvendigt gevind i henhold til ISO 7/1 (R 1/2). Forbindelsen er beregnet til montering på rør med en ydre diameter på 18 mm og er mærket gul for enkel identifikation i installationer.

• Funktion: Forbinder et rør med en komponent eller et gevindførende element via et konisk udvendigt gevind. Den koniske ISO 7/1-profil sikrer tætning ved sammenpresning af gevindfladerne ved korrekt montering.
• Trykområde: Dimensioneret til et arbejdstryk op til ca. 315 bar, afhængig af installationsforhold, rørtype og korrekt optræk af gevind.
• Geometri og mål: Rør-udvendig diameter (OD) 18 mm; samlet længde i den lange retning 46 mm og kort længde 14 mm (se nedenstående for monteringsaspekter).
• Materiale og overflade: Fremstillet af galvaniseret stål. Galvaniseringen giver korrosionsbeskyttelse som er almindelig i hydrauliske og industrielle applikationer, men overfladebeskyttelsen bør vurderes i forhold til miljø (korrosivt miljø kan kræve yderligere beskyttelse eller anderledes materialevalg).

Tekniske egenskaber og monteringsråd:

• ISO 7/1 (konisk) betyder, at tætheden primært opnås ved gevindfladerne — anvend passende tætningsmetode (f.eks. PTFE-bånd eller gevindtætning) og korrekt moment/rotation i henhold til producentens anvisninger og rørmaterialets specifikationer.
• Kontroller at rørender er rene, afgradede og uden beskadigelser for at sikre korrekt samling og forhindre lækager.
• Ved montage i højt tryk-systemer skal komponenternes trykklassificering, sammensætning og momentniveau overholdes; 315 bar er et vejledende maksimalt tryk under standardforhold.
• Ved gentagen demontering kan galvaniseret overflade blive påvirket; vurder om genmontering skal suppleres med ny tætningsmateriale.

Kompatibilitet og anvendelsesområder: Velegnet til hydrauliske kredsløb, trykluftsystemer og industrielle anlæg hvor rør med 18 mm ydre diameter og R 1/2 gevind anvendes. Passer typisk i installationer, der benytter standard ERMETO-stilarter og koniske ISO 7/1-gevind.

Sikkerhed og vedligehold: Inspicer løbende for korrosion og lækager efter installation. Udskift ved synlige tegn på slitage eller beskadigelse. Overhold anlæggets sikkerhedsprocedurer ved arbejde under tryk; systemet skal være afladet før demontering.

Identifikation: Produktet markeres af producenten Riegler, MPN 650.12.33, og kan identificeres via GTIN 4047322168052 ved indkøb og lagerstyring.

Bemærkning: Oplysninger om dimensioner, materiale og tryk er angivet fra producentens tekniske specifikationer. Sørg for at kontrollere kompatibilitet med øvrige komponenter i dit anlæg før installation.
