Afsugningsstuds pneumatisk NW 100 Type 3860 60 x 120 - 75 x 125 mm

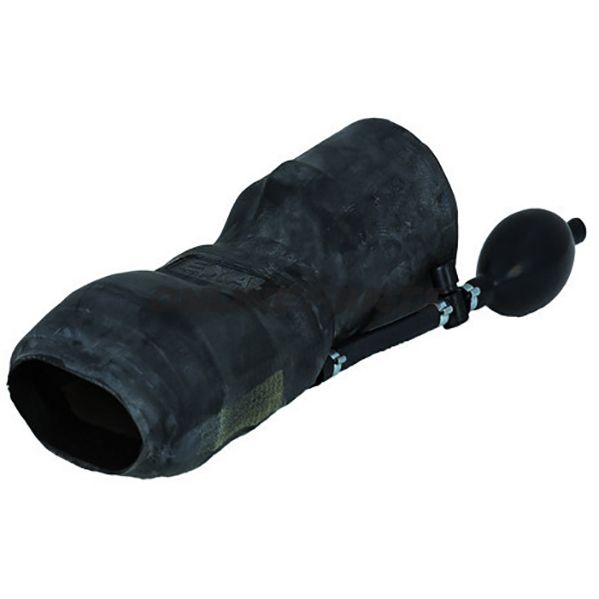

Pneumatisk afsugningsstuds NW 100 (Type 3860) til ovale udstødningsrør

Produkt: Pneumatisk afsugningsstuds, Type 3860, beregnet til montage i ovale udstødningsrør med tilslutning for slange NW 100. Producent: EXA. Fabriksnummer (MPN): 676.00.12.

Denne pneumatiske afsugningsstuds er udviklet til at lukke eller afklemme udstødningsenden indvendigt ved hjælp af et luftfyldt gummielement. Studsen leveres med indbygget håndpumpe og aftapningsventil, så trykket kan justeres manuelt ved montering eller service.

• Funktion: Et ovalt gummielement blæses op for at skabe en luftpolsterklemming udadrettet mod udstødningsrørets inderside. Det giver en tæt, reversibel aflukning af pågældende rørende til midlertidig blokering eller test af udstødningskomponenter.
• Anvendelsesområde: Egnet til montering i ovale udstødningsender på person- og varebiler, hvor der er behov for hurtig og tætsluttende aflukning uden permanent mekanisk fastgørelse. Typiske køretøjer hvor tilsvarende enheder anvendes inkluderer Mercedes-Benz (f.eks. GLA, R‑klasse), Porsche Cayenne og Volvo XC70.

Dimensioner og grænser

• Min. højde x bredde: 60 x 120 mm
• Max. højde x bredde: 75 x 125 mm
• Tilslutning for slange: NW 100 (100 mm nominelt tværsnitsmål)
• Temperaturbestandighed: op til 150 °C

Materialer og egenskaber

• Ovalt gummielement: Elastisk gummiblanding designet til at danne en tæt forsegling mod metalsider i udstødningsrør. Materialets temperaturbestandighed angives op til 150 °C, hvilket dækker almindelige driftstemperaturer ved kortvarige test- og serviceoperationer.
• Håndpumpe og ventil: Mekanisk pumpe i kombination med aftapningsventil gør trykjustering og sikker afluftning mulig uden specialværktøj.
• Monteringsprincippet: Pneumatisk tætning reducerer behovet for mekaniske spændeelementer og minimerer risiko for ridser eller deformation af rørets kant ved korrekt brug.

Praktiske bemærkninger til mekanikere

• Sørg for at måle den ovale åbning (HxB) før montage, så den ligger inden for 60x120 mm til 75x125 mm for korrekt tætning.
• Brug håndpumpen til gradvis opbygning af tryk og kontroller tætningen visuelt og med relevante måleinstrumenter ved krav om gastæthed eller flowtest.
• Aflast altid trykket med den indbyggede aftapningsventil før demontering for at undgå pludselig udslyngning eller skade på komponent og operatør.
• Produktet er egnet til midlertidig lukning og test; varig permanent blokering af udstødningsstrøm anbefales ikke uden yderligere varme- og materialevurdering.

Kompatibilitet

Type 3860 med NW 100-tilslutning er velegnet til udstødningsender med ovale tværsnit inden for de angivne dimensioner. Eksempler på anvendelse i bilmodeller inkluderer blandt andet Mercedes-Benz GLA og R‑klasse, Porsche Cayenne og Volvo XC70; altid verificer mål og form før køb.

Identifikation

Producenten EXA og modelnummeret (MPN 676.00.12) angiver denne artikelnummerering og hjælper ved reservedelsbestilling og entydig identifikation i værkstedets deleadministration. GTIN er ikke angivet for denne vare.
