Indvendig gevind bevægelig Vario TYP610 IGL M10 x 1.00 rød

Indvendig gevind, bevægelig Vario TYP610 IGL M10 x 1,00 — rød

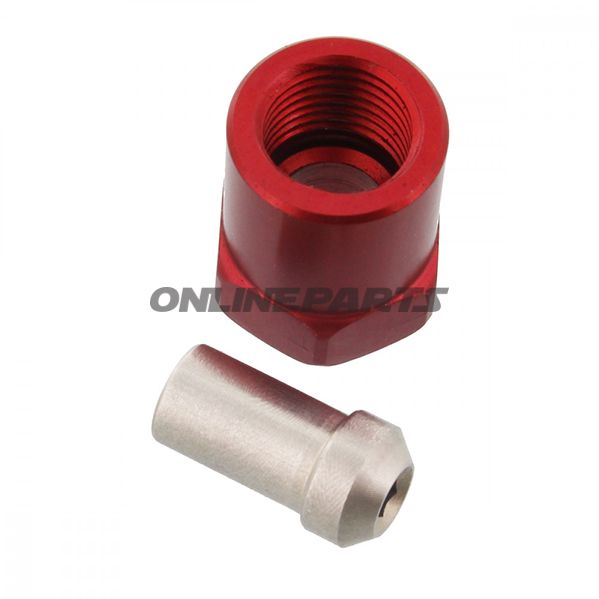

Produktoversigt: Denne bevægelige indsats med indvendigt gevind fra JMP (MPN: 757.03.43, GTIN: 4043981237740) er beregnet til anvendelse i styre- og reguleringskomponenter, hvor en konveks tætningskegle og et fint metrisk gevind (M10 x 1,00) kræves. Den røde overflade er en del af producentens farvekodning for identifikation og montagekontrol.

Funktion og anvendelse:

• Gevindindsatsen fungerer som bevægelig forbindelse med indvendigt gevind, typisk anvendt i styrings- eller kabeltilslutninger, hvor der er behov for justerbaritet og tætning mod væsker eller støv.
• Den konvekse tætningskegle sikrer kontaktflade mod en tilsvarende konisk modflade, hvilket skaber en mekanisk tætning ved tilspænding uden brug af ekstra tætningsmateriale i standardmontage.
• Bevægelsen i indsatsen tillader finjustering af position uden at ændre den færdige gevindforbindelses karakteristika for eksterne komponenter.

Materiale og overfladeegenskaber:

• Producenten JMP angiver ikke detaljeret materiale i produktdataene her, men tilsvarende gevindindsatser er normalt fremstillet i metal (almindeligvis messing eller stål) med enten lakering eller pulverbelægning for korrosionsbeskyttelse og visuel identifikation. Den røde belægning indikerer håndterings- eller monteringskode og kan give en vis korrosionsbeskyttelse.
• Konisk tætningsflade er bearbejdet for at sikre en tæt, gentagelig kontaktflade; overfladens finish påvirker tætningskvaliteten og monteringsmomentet.

Dimensioner og kompatibilitet:

• Gevind: M10 x 1,00 (fint metrisk gevind). Passer til tilsvarende M10x1,00 udvendige gevind.
• Tætningskegle: konveks — kræver en konisk modflade med matchende geometri for korrekt tætning.
• Kompatibilitet afhænger af modpartens materiale og geometri; sørg for at den koniske modflade er kompatibel med en konveks tætningskegle for at undgå lækage.

Tekniske fordele og praktiske bemærkninger:

• Bevægelig indsats giver mulighed for justerbarhed under montering og kan kompensere for mindre tolerancevariationer i rørsystemer eller koblinger.
• Konveks tætningskegle giver en fokuseret kontaktflade, som ved korrekt montage typisk giver en pålidelig mekanisk tætning uden yderligere tætningsmidler.
• Brug passende moment ved tilspænding; overdrevent moment kan deformere tætningsfladen og svække tætningen, mens for lavt moment kan føre til utæthed eller løsnende gevind.

Identifikation: Produktet markeres af producenten JMP og identificeres entydigt ved MPN 757.03.43. GTIN 4043981237740 kan anvendes til kontrol af varenummer og forsendelsesdata ved indkøb eller lagerstyring.

Monteringshenvisninger:

• Kontrollér at modfladen er ren og fri for fremmedlegemer.
• Match tætningsgeometri (konveks mod konveks/konkav som specificeret af modparten) før montering.
• Anvend anbefalet moment for den konkrete applikation; hvis moment ikke er angivet, brug konservative værdier og kontroller tætning efter montage.

Bemærk: Produktdata angivet her stammer fra JMPs produktbetegnelse og identifikationsnumre. Materialespecifikationer eller detaljerede belastningsdata er ikke medtaget i de leverede data; kontakt JMP eller teknisk leverandør for materialedokumentation eller specifikke montagetabeller, hvis nødvendigt.
