Filter R 1

Trykluftfilter R 1 – industrifilter til fjernelse af urenheder i arbejdsluft

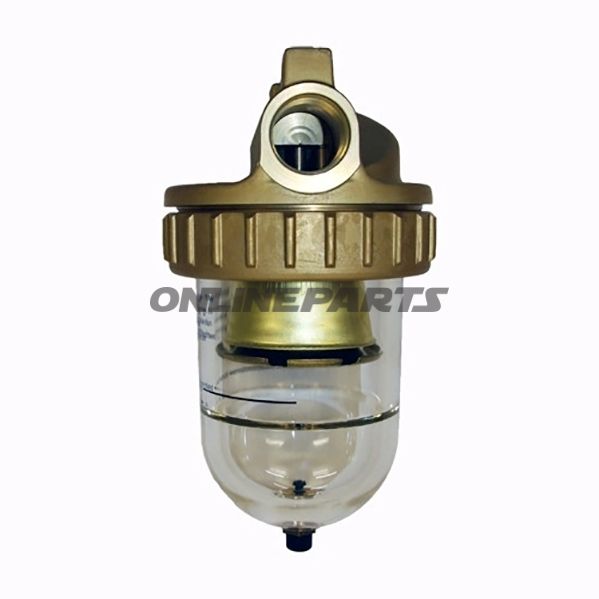

Produkt: Trykluftfilter R 1 fra EWO (MPN: 656.72.26, GTIN: 4030875005677). Dette filter er udviklet til at fjerne kondensvand, rustpartikler og andre faste urenheder fra komprimeret luft i industrielle og værkstedsmiljøer.

Funktion og arbejdsprincip

• Filtreringen foregår i to trin: først cyklonadskillelse, hvor de tungere væske- og partikeldråber separeres ved centrifugalkraft, og derefter gennem et sintret (sinter) filtermateriale, som tilbageholder finere partikler.
• Formålet er at reducere risikoen for korrosion og slitage i downstream-udstyr samt at forbedre driftsstabiliteten i pneumatiske systemer ved at levere ren, tør luft.

Tekniske data og drift

• Tilslutning: G 1/1 (standard rørgevind for trykluftinstallationer).
• Maksimalt drifttryk: 16 bar.
• Driftstemperaturområde: 0 °C til 50 °C.
• Gennemstrømning ved 6 bar driftstryk: cirka 280 m³/h.

Materialevalg og egenskaber

• Konstruktionen kombinerer en mekanisk cyklonseparator og et sintret filterelement. Sintrede filtre er fremstillet ved at smelte metal- eller polymerpartikler sammen under kontrollerede forhold, hvilket giver en porøs, robust struktur med ensartet filtrering og god modstandsdygtighed mod mekanisk belastning.
• Materialer er valgt med fokus på slidstyrke og korrosionsbestandighed i trykluftmiljøer. Kombinationen af cyklonisk adskillelse og sintret medier mindsker belægning og behovet for hyppig vedligeholdelse sammenlignet med udelukkende tekstile filtre.
• Designet tillader effektiv håndtering af kondenseret væske og grove partikler, før den finere filtrering, hvilket forbedrer elementets levetid.

Anvendelse og kompatibilitet

• Velegnet til værksteder, produktionsanlæg og andre systemer med behov for renset trykluft til pneumatiske værktøjer, instrumenter og procesudstyr.
• Monteres i trykluftlinjen ved brug af den angivne G 1/1-tilslutning. Kontrollér dimensionering og gennemstrømningskrav i forhold til anlæggets samlede tryktab og flowbehov, især ved seriekobling med andre luftbehandlingskomponenter (afspærringsventiler, smøre-/tørringsenheder osv.).

Vedligeholdelse

• Syntret filterelement kan have længere levetid end tekstilbaserede patroner, men regelmæssig inspektion anbefales for at undgå opbygning af partikler og væske i separatoren.
• Følg producentens anvisninger for rengøring eller udskiftning af filterelement for at sikre konstant ydeevne og for at undgå trykfald over filteret.

Identifikation

• Brand: EWO – produktet leveres under dette mærke og er identificeret i leverandørens sortiment med artikelnummer (MPN) 656.72.26.
• GTIN 4030875005677 kan anvendes ved ordre- og lagerstyring for entydig identifikation.

Bemærk: Angivne værdier som flow ved 6 bar og driftstemperatur er mål for typisk drift. Kontroller altid systemintegration og eventuelle lokale krav til trykluftbehandling, før installation.
