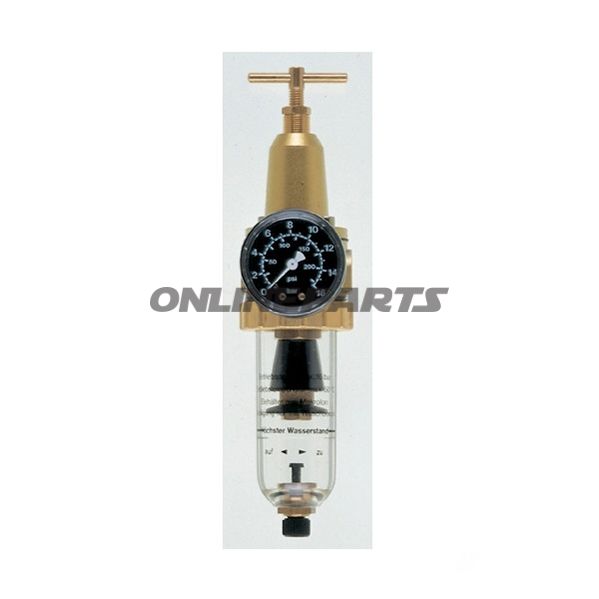

Filtertrykreducer 3/8

Filtertrykreducer 3/8 til trykluftanlæg (DN6)

Produktoversigt: Dette er en kombineret filter- og trykregulator beregnet til trykluftsystemer med G3/8-tilslutning og nominel diameter DN6. Enheden filtrerer kondensat og reducerer trykket til det ønskede arbejdsområde, samtidig med at den tilbyder manuel kondensatafladning.

• Brand: EWO (GTIN: 4030875000153)
• Producentnummer (MPN): 656.73.09

Funktion: Filtertrykreduceren kombinerer to funktioner i ét hus: et fint filterelement af sintret bronze, som tilbageholder faste partikler og hjælper med at holde downstream-komponenter rene, og en trykregulator, der reducerer indgangstrykket til et stabilt, justerbart udgangstryk. Kondensat fjernes manuelt via håndbetjent afblæsning, hvilket gør det muligt at tømme beholderen uden afbrydelse af systemet.

Materialer og konstruktion:

• Filterelement: Sintret bronze, 50 mm — holdbart over for partikulært slitage og egnet til finfiltrering i pneumatiske kredsløb.
• Hus: Trykstøbt zink — giver god mekanisk styrke og dimensionel stabilitet i almindelige industrielle miljøer.
• Beholder: Kan leveres i polycarbonat (plast) eller metal — plast er gennemsigtigt, hvilket letter visuel kontrol af kondensatniveau; metaludgave øger driftstemperaturområde og trykmodstand.
• Tætninger og afblæsning: Leveres med pakning og manuel afblæsning, udført for enkel service og vedligehold.

Tekniske data og driftsgrænser:

• Tilslutning: G3/8 (3/8")
• Reguleringsområde: 0,5–10 bar (justerbart)
• Maks. driftstryk (plastbeholder): 16 bar
• Maks. driftstryk (metalbeholder): 25 bar
• Driftstemperatur, plastbeholder: 0 °C til 50 °C
• Driftstemperatur, metalbeholder: 0 °C til 90 °C
• Gennemstrømning ved 6 bar driftstryk: 55 m3/h
• Dimension (Ø x H): 56 x 230 mm
• Nominel diameter: DN6
• Forsyningstryksafhængighed: < 3 % (angiver regulatorens stabilitet over varierende indgangstryk)
• Effektiv beholdervolumen: cirka 25 cm³

Kompatibilitet og anvendelse: Enheden er velegnet til pneumatiske systemer, hvor pladsen er begrænset, og hvor finfiltrering samt præcis trykreduktion er nødvendig. Den passer til værkstedskompressorer, automationsudstyr og industrielle maskiner med G3/8-tilslutning og et behov for regulering i det angivne trykområde. Valg mellem plast- eller metalbeholder afgøres af driftstemperatur, miljøpåvirkning og krav til mekanisk modstand.

Vedligehold og reservedele: Filterindsatsen af sintret bronze kan rengøres eller udskiftes ved behov. Levering omfatter plastbeholder med pakning og manuel afblæsning som udskiftningsdel; metalbeholderalternativ findes for højere temperatur- og trykkrav. Monter manometer for- og bagside efter behov for at kunne overvåge henholdsvis ind- og udgangstryk.

Bemærkninger til installation: Monteres i trykluftlinien i korrekt flow-retning. Sørg for adgang til den håndbetjente afblæsning ved placering. Overhold maksimum driftstemperatur og tryk for den valgte beholdertype (plast eller metal) for at sikre lang levetid og sikker drift.
