Indvendig fjederkompressor til ophæng — til VAG/Audi-styrearme
Gedore Automotive indvendig fjederkompressor (MPN: 617.04.10, GTIN: 4046459181613) er et specialværktøj til sikker af- og påmontering af ophængsfjedre på tværgående og rumlige styrearmaksler, særligt udviklet til køretøjer med små gennemgående huller i styrearmens bund, som ofte ses på VAG/Audi-modeller.
Værktøjets primære funktion er at komprimere fjedre indefra, så fjedrene kan demonteres eller monteres direkte på køretøjet uden at skulle løsne andre akselkomponenter. Det reducerer behovet for yderligere demontering og deraf følgende hjul- og akseljusteringer, hvilket sparer tid i en mekanisk arbejdsproces.
- Kompatibilitet og anvendelse: Designet til fjederdiametre fra ca. 80 mm (indre) til 130 mm (ydre) og med en arbejdsvandring på 100 mm. Særligt velegnet til VAG/Audi-styrearme med små gennemgående huller (omtrent Ø 34 mm).
- Sikkerhed og funktion: Unik 3-punkts sikkerhedslås sikrer fastspænding under arbejdet, så yderligere sikringer mod udskridning ikke er nødvendige. En specialprofileret aksel forhindrer, at trykpladerne vrider sig i forhold til hinanden.
- Praktisk design: Ekstremt kompakt spændecylinder, der kan indsættes gennem snævre åbninger, hvilket gør det muligt at arbejde direkte på køretøjet uden at fjerne andre komponenter.
- Beskyttelse af fjederoverflade: Skridsikre beskyttelsesindsatser beskytter fjedrenes overfladebelægning og forhindrer fjederen i at dreje under komprimering.
Tekniske data (afledt af producentens oplysninger):
- Fjederdiameter min. (indvendig): 80 mm
- Fjederdiameter maks. (udvendig): 130 mm
- Arbejdsvandring: 100 mm
- Spændvidde (min.): 116 mm
- Spændvidde (maks.): 216 mm
- Udvendig diameter på spændecylinder: 34 mm
- Maks. belastning: 30.000 N
- Drev (sekskantet): 19 mm
- Vægt: ca. 5,7 kg
Materialer og egenskaber
Gedore Automotive’s KL-0033-design anvender materialer og overfladebehandlinger, der er tilpasset hyppig brug i værksteder: robust spændecylinder og trykplader, korrosionsbeskyttelse på bærende komponenter og bløde, skridsikre indsatte flader mod fjedrene for at undgå ridser eller skader på fabriksoverfladen. Den specialprofilerede aksel og låsemekanismen er udformet for at modstå høje aksiale kræfter uden væsentlig deformation.

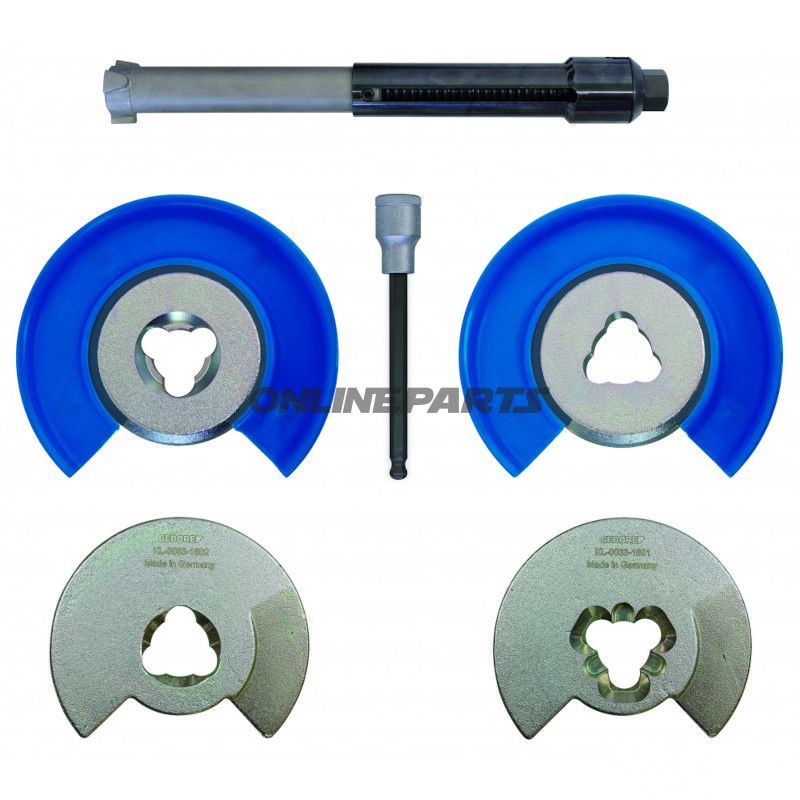

Leveringsomfang
- Spændecylinder (KL-0033-100 A)
- Trykplade med låseanordning (KL-0033-1101)
- Trykplade med bølgeprofil (KL-0033-1102)
- Trykpladepar, størrelse 0A (KL-0033-16)
- Skruetrækkerbit i 1/4" sekskant (LK 8-140)
- Skumindsats (KL-0033-1090-1)
Bemærkninger til brug
- Kontroller arbejdsvandring og fjederdiameter før brug for at sikre korrekt pasform.
- Følg værkstedets sikkerhedsprocedurer ved arbejde med ophængsfjedre — selv med låsemekanismen er korrekt positionering og visuel kontrol nødvendigt.
- Produktets MPN 617.04.10 og GTIN 4046459181613 identificerer dette Gedore Automotive-værktøj ved indkøb og reservedelsbestilling.
Dette indvendige fjederkompressorsæt retter sig mod mekanikere og motorcykelejere/teknikere, der arbejder med VAG/Audi-ophæng eller andre køretøjer med begrænsede adgangsforhold, og som har behov for en kompakt, sikker løsning til fjederkomprimering på køretøjet.
