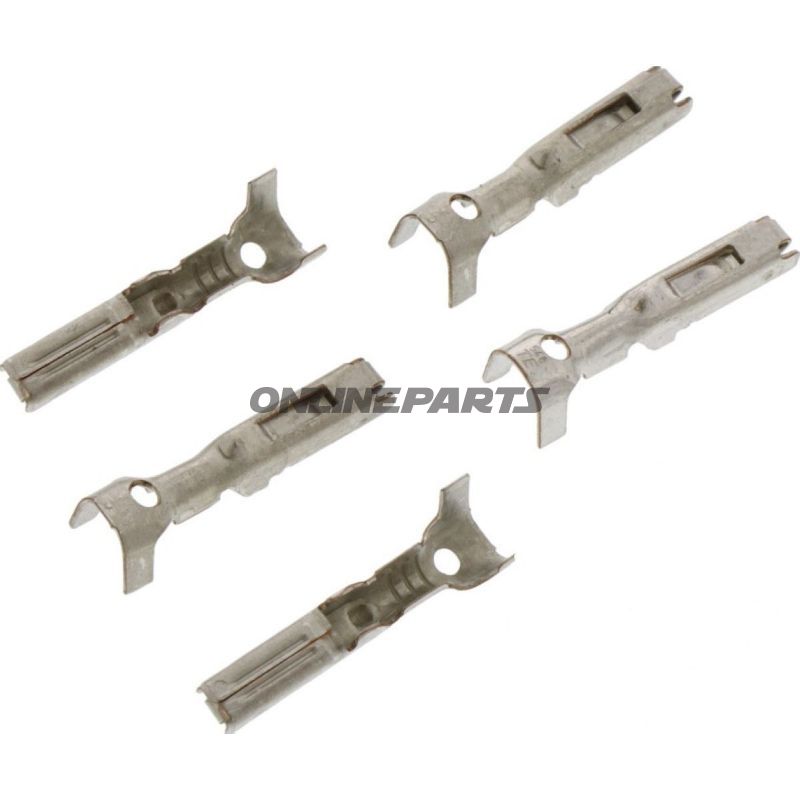

Flad stikforbindelse 0,3-0,5 mm JMP Pakke 5 stk

Flad stikforbindelse til AMP Superseal, kontakt til ledningsmål 0,3–0,5 mm² (JMP)

Produkt: Flad stikforbindelse (hun) fra JMP. Dette er en enkeltpolet kontakt beregnet til brug i AMP Superseal-stikhuse. Brandet JMP og producentens varenummer MPN 158.01.96 indgår i produktidentifikationen; GTIN 4043981274103 er registreret for denne artikel.

Funktion og anvendelse

• Kontaktens primære funktion er at skabe en mekanisk og elektrisk forbindelse mellem en enkelt leder og et AMP Superseal-stikhus.
• Kontaktformen er en flad (spade-lignende) hun-kontakt, der sættes ind i det tilsvarende stikhus for at etablere pins/konnektioner i tætte og vandtætte installationsmiljøer, hvor Superseal-systemet anvendes.
• Egner sig til reparationer, udskiftning eller opbygning af kabelsamlere i biler, motorcykler og andre køretøjer, hvor AMP Superseal benyttes.

Materiale og konstruktion

• JMP angiver en standard metal-kontakt udført med overfladebehandlet kontaktflade (typisk tin eller lignende legering hos denne type kontakter). Materialet giver nødvendig elektrisk ledningsevne og korrosionsmodstand ved normal køretøjsbrug.
• Kontakten er ikke isoleret — den leveres uden plastisk isoleringshylster eller krymperør. Hvis isolation kræves i din applikation, skal dette tilføjes separat.
• Der er ingen fortinning/svejsede forbindelser på kontakten; ledningsforbindelsen udføres ved krympe- eller presseværktøj (ikke beregnet til lodning).

Tekniske data

• Type: Hun/flad stikforbindelse (spade-kontakt)
• Kompatibilitet: AMP Superseal-serien (indsættes i Superseal-stikhus)
• Egnet ledningstværsnit: 0,3–0,5 mm²
• Poler: 1 (enkeltpolet kontakt)
• Isoleret: Nej
• Svejsede/loddet forbindelser: Nej
• Varianter med krimp/krympefunktion forventes at være nødvendige for korrekt montering

Montering og anvendelsestips

• Brug passende krimpværktøj beregnet til små kabelsko/terminaler for at sikre både mekanisk styrke og lav overgangsmodstand.
• Efter crimpning bør du kontrollere kontaktens faste pasform i AMP Superseal-stikhuset for at undgå løse forbindelser.
• Hvis applikationen kræver ekstra miljøbeskyttelse, bør du anvende passende tætninger eller krympeflex omkring kabelindføringen, da denne kontakt i sig selv ikke er isoleret eller forsynet med krympebeskyttelse.

Kompatibilitet og anvendelsesområder

• Passer til AMP Superseal-bøsninger og stikhuse, som ofte anvendes i bil- og motorcykelinstallationer.
• Velegnet til teknisk personale, mekanikere og gør-det-selv-montører, der arbejder med køretøjers elektriske systemer og søger en enkel, udskiftelig kontaktløsning til små lederdimensioner.

Identifikation: Produktet leveres under JMP, MPN 158.01.96. GTIN 4043981274103 kan anvendes ved lagerstyring og indkøb for entydig registrering.
