Fladt stikdåse 0,5-1,0 1,6 mm Indhold 50 stykker

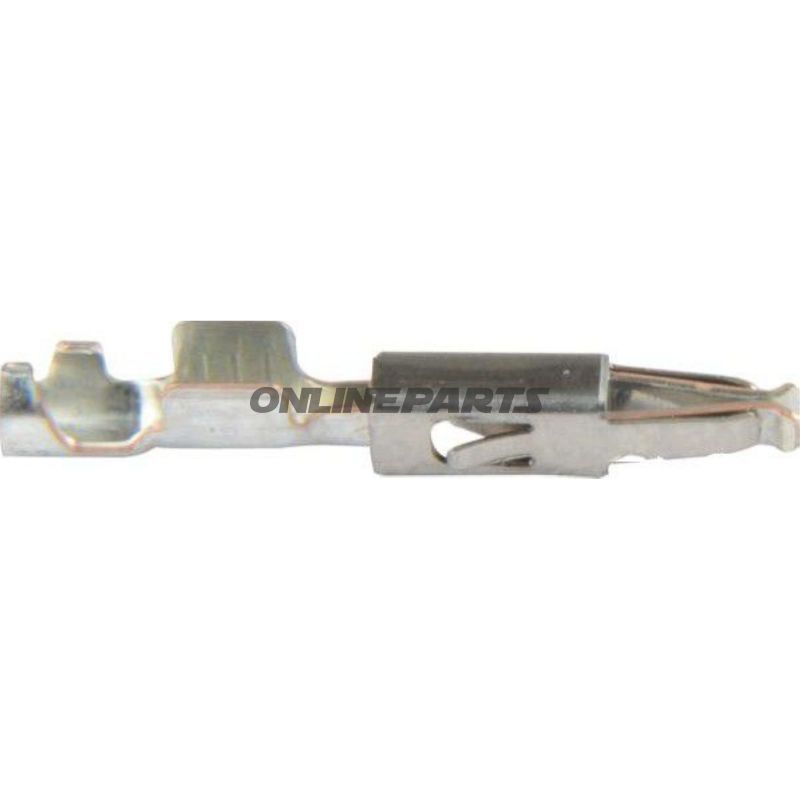

Flad stikdåse (hun) 0,5–1,0 mm², for 1,6 mm blade – crimpkontakt til AMP/Tyco MT II

Produktoversigt: Denne flade stikdåse (hun) er en enkelpolig crimpkontakt designet til ledertværsnit fra 0,5 til 1,0 mm² og passer til 1,6 mm blade/hanstik i AMP/Tyco MT II-systemet. Den anvendes til elektriske forbindelser, hvor pladsen er begrænset, og hvor der kræves en mekanisk stabil og elektrisk pålidelig forbindelse uden lodning.

• MPN: 158.47.39
• GTIN: 4026736016241
• Type: Spade connector (hun/flat stikdåse)

Funktion og anvendelse

Stikdåsen fungerer som den hunlige del i et fladt stikpar, hvor en pladeformet hanstift (1,6 x 0,8 mm) indsættes for at etablere elektrisk kontakt. Forbindelsen udføres ved krimpning omkring lederens isolerede eller afisolerede ende (her uden integreret isolation). Produktet er beregnet til hurtig samling i felten eller på værkstedet, især i tætte rum som instrumentpaneler, stikmoduler og kabelbundter på motorcykler og andre køretøjer.

Materialer og konstruktion

Kontaktens materiale er en metallegering egnet til crimpning og elektrisk ledningsevne; overfladebelægning og præcis materialetype kan variere efter producentens specifikationer. Konstruktionen er uden isolationssleeve og uden varmekrymp, hvilket betyder at mekanisk sikring og korrosionsbeskyttelse bør vurderes i applikationer, hvor miljøpåvirkninger (fugt, salt, vibration) er til stede. Da stikdåsen ikke er loddet eller isoleret, er korrekt crimpteknik afgørende for lav overgangsmodstand og langtidsholdbar forbindelse.

Tekniske specifikationer

• Egnet for ledertværsnit: 0,5–1,0 mm²
• Passer til blade/hanstik: 1,6 x 0,8 mm (1,6 mm system)
• Stiktype: Flad stikdåse / spade connector (hun)
• Antal poler: 1
• Svejsning/lodning: Nej
• Isolering: Nej (ikke isoleret)
• Hætte/varmekrymp: Nej

Kompatibilitet og anvendelsestips

Kontakten er kompatibel med AMP/Tyco MT II-fladstiksystemer og andre 1,6 mm blade med tilsvarende dimensioner. Ved montering anbefales:

• Brug af korrekt krimptang til faste, ensartede deformationer – visuel og mekanisk kontrol efter crimpning.
• Afvejning af behovet for ekstra korrosionsbeskyttelse i aggressive miljøer (f.eks. konserveringsspray eller yderligere isolerende kapper) da kontaktens udførelse er uisoleret.
• Sikring mod vibrationer med kabelbindere eller fikseringspunkter for at undgå gentagen belastning på crimpforbindelsen.

Bemærkninger

Produktet leveres i kartonenheder som angivet fra leverandørens emballage. GTIN 4026736016241 og MPN 158.47.39 kan bruges til søgning efter kompatible dele eller reservedelsdokumentation. Da varen er en uisoleret crimpkontakt, skal monteringsmetode og miljøforhold tages i betragtning ved planlægning af installation.
