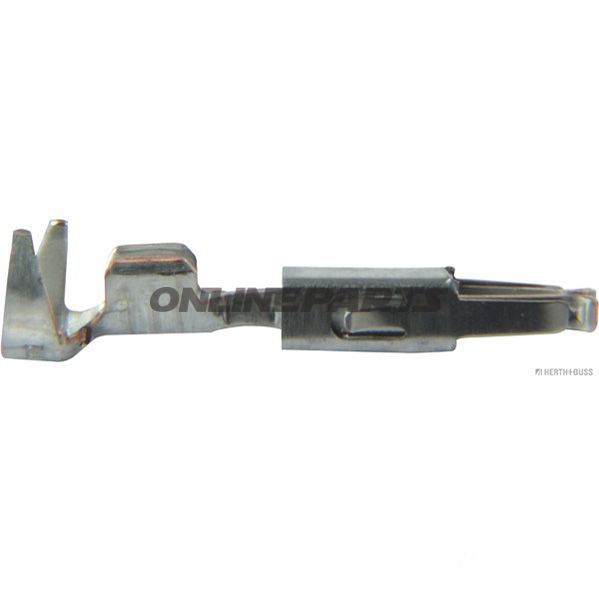

Flachsteckhülse 0.5-1.0 1.6 mm Inhalt 50 Stück

Fladstik-hylster (han) til 1,6 mm fladstik – til 0,5–1,0 mm² ledere

Denne fladstik-hylster (tysk: Flachsteckhülse) er designet til at give en mekanisk og elektrisk forbindelse mellem ét 1,6 mm fladstik og en enkelt leder i tværsnitsområdet 0,5–1,0 mm². Produktets MPN er 158.06.77 og den globale stregkode (GTIN) er 4026736399061, hvilket gør den let at identificere i reservedelslister og tekniske dokumenter.

Funktion

• Overfører strøm fra en enkelt leder til et 1,6 mm fladstik (AMP/Tyco kompatibel) ved at indføre lederens afisolerede eller afisolerede ende i hylsteret, som fastholder og leder strømmen til fladstikket.
• Er beregnet til enkelpolsforbindelser, hvor plads og hurtig til- og frakobling er nødvendigt, fx i styreenheder, kabelbundter og elektroniske moduler på motorcykler.
• Designet uden isolering og uden loddetilslutning — egnet til forbindelse hvor mekanisk fatning og kontaktpres sikrer elektrisk forbindelse.

Materialer og egenskaber

• Kontaktdelen er fremstillet af ledende metal (typisk tin- eller nikkellegeret kobber), dimensioneret til 1,6 x 0,6 mm fladstikprofil. Materialevalget er afstemt for elektrisk ledningsevne og korrosionsbestandighed ved normal driftsbelastning.
• Hylsteret er ikke isoleret; det betyder, at monteringen kræver korrekt håndtering og eventuel efterfølgende isolering (f.eks. krympeflex eller kabelsamlere) i applikationer hvor kortslutningsrisiko skal undgås.
• Der er ingen varmekrymp eller loddeanordning integreret — forbindelse sker mekanisk ved indsættelse og pres af lederskrue eller krimpværktøj efter producentens anbefalinger.

Tekniske data og kompatibilitet

Anvendelsesbemærkninger for mekanikere og installatører

• Kontroller at fladstikket har dimension 1,6 x 0,6 mm og at stykket er kompatibelt med AMP/Tyco standardprofiler, før montering.
• Da hylsteret ikke er isoleret, bør en passende efterfølgende isoleringsmetode anvendes, hvis forbindelsen udsættes for bevægelse eller risiko for kortslutning.
• Brug korrekt krimpeværktøj eller egnede fastgørelsesmetoder for at sikre optimal kontaktpres og mekanisk holdbarhed.
• Produktegenskaberne (MPN 158.06.77, GTIN 4026736399061) er nyttige ved reservedelsbestilling og ved dokumentation i reservedelslister.

Bemærk: Produktbeskrivelsen er baseret på tekniske specifikationer og angiver ikke emballagemængder eller pakkeantal i salgspakkens detailformat.
