Flad stikforbindelse 0,5-1,0 2,8 mm JMP Pakke 5ST /774

Flad stikforbindelse (hun) 2,8 mm til kabeltværsnit 0,5–1,0 mm² — JMP

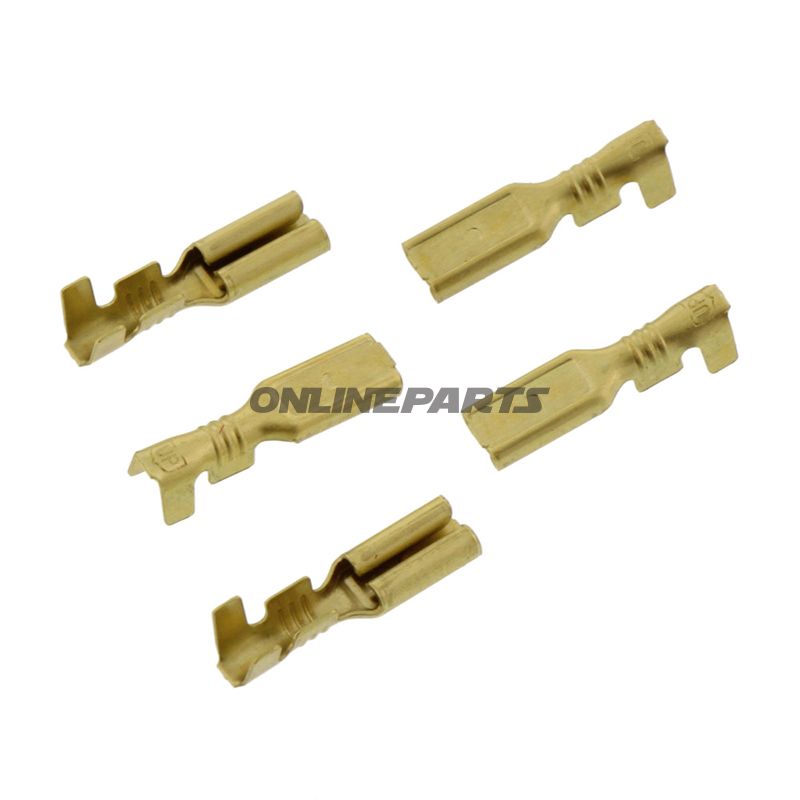

Denne uisolerede flade stikforbindelse fra JMP (MPN: 158.02.29, GTIN: 4043981274417) er en enkeltpolig hun-forbindelse designet til faste eller afisolerede ledere med tværsnit mellem 0,5 og 1,0 mm². Stikkets flade kontaktflade måler 2,8 mm i bredde og cirka 0,8 mm i tykkelse, hvilket svarer til standard 2,8 mm fladstik-systemer anvendt i motorcykel- og køretøjsinstallationer.

Funktion

• Skaber en mekanisk og elektrisk forbindelse til tilsvarende 2,8 mm han-fladstik (spade/stikben).
• Anvendes typisk til lave- til mellemstrømsforbindelser i kabel- og ledningsnet, f.eks. til sensorer, lys, brytere og relætilslutninger på motorcykler.
• Uisoleret udførelse giver direkte metalsamling og kræver efterbehandling (f.eks. krympeflex eller isolerende hylster) hvis elektrisk isolation ønskes.

Materialer og fremstilling

• Kontaktmateriale: Metal (typisk tinbelagt kobberlegering eller lignende) for god ledningsevne og korrosionsmodstand. Tinbelægning sikrer bedre svejsbarhed og reduktion af oksidation i kontaktflader.
• Uisoleret konstruktion uden plasthylster eller krympeflex; metalhylster udført til krympning omkring leder for mekanisk fastholdelse.
• Designet til manuel eller maskinel krympning; passende krympeværktøj anbefales for optimal elektrisk og mekanisk forbindelse.

Tekniske egenskaber

• Type: Hun-fladstik (spade connector female).
• Bredde/tykkelse kontakt: 2,8 x 0,8 mm.
• Egnet ledertværsnit: 0,5–1,0 mm².
• Antal poler: 1.
• Uisoleret; ingen fabrikssvejsning eller krympet isolering inkluderet.

Kompatibilitet og anvendelsesråd

• Passer sammen med standard 2,8 mm han-fladstik/tilslutningsben. Kontroller dimensioner på eksisterende stik for at sikre korrekt indgreb og fastholdelse.
• Ved anvendelse i udendørs- eller vibrationsmiljøer anbefales ekstra mekanisk sikring og isolering (f.eks. krympeflex med lim eller passende kabelsko/hylstre) for at undgå korrosion og løs forbindelse.
• Brug korrekt dimensioneret krympetang for at opnå ensartet krympning og elektrisk lav modstand; undgå blot at klemme med almindelige tænger, da det kan beskadige leder og forringe kontakten.

Praktiske bemærkninger

• Produktet leveres uisoleret og uden ekstra varmeudvidelsesmateriale; hvis isolering er påkrævet, skal denne tilføjes efter krympning.
• GTIN (4043981274417) og producentoplysningen JMP gør det muligt at matche varen med tilsvarende alternativer og reservedelslister.
• MPN 158.02.29 kan anvendes ved bestilling og ved kontrolmodtagelse for at sikre korrekt variant.

Sammenfattende er denne 2,8 mm uisolerede fladstik-hun fra JMP en enkel, mekanisk kontaktløsning for enkeltledere i intervallet 0,5–1,0 mm². Den er velegnet til reparations- og installationsarbejde, hvor plads og standardfladstik anvendes, og hvor efterfølgende isolering eller mekanisk sikring kan foretages efter behov.
