Flad stik kontakt 0,5-1,0 6,3 mm JMP Pakke 5ST /779

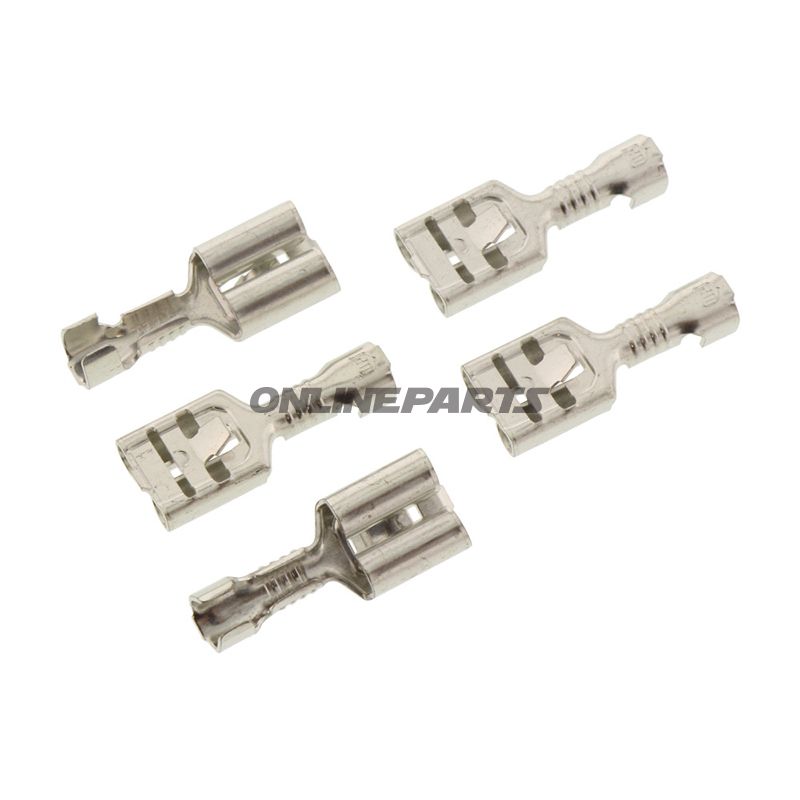

Flad stikforbindelse (uisoleret) 6,3 x 0,8 mm til kabeltværsnit 0,5–1,0 mm² — JMP (MPN: 158.02.46)

Produktoversigt: Denne uisolerede flade stikforbindelse fra JMP (MPN 158.02.46, GTIN 4043981274561) er en enkel, mekanisk kontakt beregnet til elektriske installationer på motorcykler og andre køretøjer. Den er udført som en enkeltpolet flad stikbøsning (female spade/hul-stik) med mål 6,3 x 0,8 mm og er designet til ledere i intervallet 0,5–1,0 mm².

Funktion og anvendelse: Stikket bruges til at etablere hurtige, udskiftelige forbindelse mellem ledninger og han-stik eller klemmer, typisk i instrumentering, belysning, sikringsbokse og andre elektriske kredsløb på motorcykler. Fordelen ved en uisoleret flad stikforbindelse er direkte metal-mod-metal kontakt uden isoleringsmasse, hvilket giver lav kontaktmodstand og forenklet crimpeproces for den erfarne mekaniker.

• Type: Enkeltpolet flad stikbøsning (female spade).
• Mål: Bredde x tykkelse 6,3 x 0,8 mm (passer til standard 6,3 mm han-stik).
• Kabeltværsnit: Egnet til 0,5–1,0 mm² ledere.
• Isolering: Uisoleret — ingen plast- eller rørisolering på terminalen.
• Lodning: Ikke beregnet til lodning; forbindelsen foretages typisk med korrekt crimpeværktøj.

Materiale og udførelse: Stikforbindelsen er fremstillet i metal med fokus på god elektrisk ledningsevne og tilstrækkelig mekanisk styrke til almindelig anvendelse på køretøjer. Den uisolerede udførelse betyder, at der ikke er nogen pålagt plast- eller krympeflexisolering; dette giver bedre varmeafledning og direkte metalisk kontakt, men kræver korrekt montering og eventuel efterisolering i omgivelser hvor kortslutningsrisiko kan forekomme. For optimal elektrisk og mekanisk forbindelse bør terminalen crimpes med et værktøj, der passer til kabeltværsnittet og terminaltypen.

Kompatibilitet og teknikerelementer: Størrelsen 6,3 mm er en almindelig standard for fladstik i køretøjsindustrien, hvilket gør denne terminal kompatibel med standard 6,3 mm han-stik og porte på relæer, afbrydere og stikdåser. Da terminalen er uisoleret og ikke beregnet til lodning eller krymperør, bør monteringen planlægges ud fra adgangsforhold og miljømæssige krav (fugt, vibration, korrosion).

Praktiske overvejelser ved montage:

• Brug et korrekt dimensioneret crimpeværktøj for at sikre mekanisk stabilitet og lav kontaktmodstand.
• Eftermonter eventuelt isolering (krympeflex) eller plasthylster i områder med risiko for kortslutning eller korrosion.
• Vær opmærksom på, at uisolerede terminaler kan kræve ekstra korrosionsbeskyttelse i kystnære eller aggressive miljøer.

Tekniske data (kort):

• Producent: JMP (MPN: 158.02.46)
• GTIN: 4043981274561
• Type: Flad stikforbindelse (female spade)
• Passer til: 6,3 mm han-stik
• Kabeltværsnit: 0,5–1,0 mm²
• Isoleret: Nej
• Antal poler: 1
• Lodning: Nej

Beskrivelsen her er målrettet mekanikere og erfarne motorcykelejere, der har brug for præcis information om funktion, materialeegenskaber og monteringskrav for denne type uisoleret flad stikforbindelse fra JMP.
