Flad stikdåse 0,5-1,5 2,8 mm JMP Pakke 5 stk

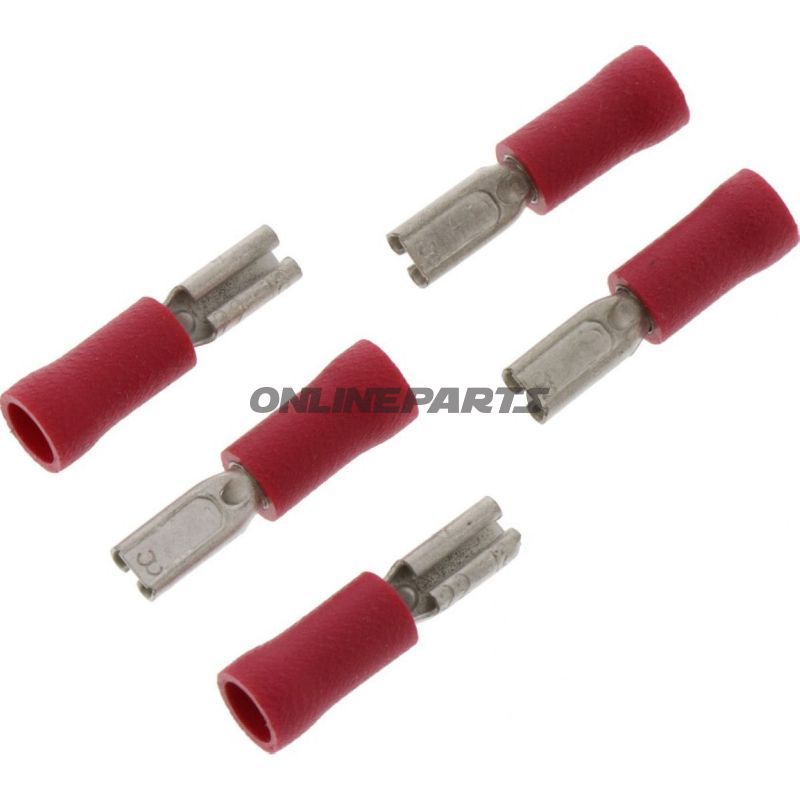

Flad stikdåse (hun) 2,8 mm til kabeltværsnit 0,5–1,5 mm² — JMP (rød)

Beskrivelse og funktion

Denne flade stikdåse fra JMP (MPN 158.02.15, GTIN 4043981274295) er en isoleret hun-kontakt med 2,8 mm buttontilslutning designet til sikre elektriske forbindelser i motorcykelinstallationer og andre køretøjsrelaterede ledningsnet. Stikdåsen overfører mekanisk tryk og elektrisk kontakt mellem kabel og tilsvarende han-stik ved hjælp af en flad, 2,8 x 0,8 mm kontaktflade. Den er tilpasset et kabeltværsnit fra 0,5 mm² op til 1,5 mm².

Materialer og konstruktion

• Ledende del: Præcisionsstanset metal (typisk tinbelagt kobberlegering) for god elektrisk ledningsevne og korrosionsbeskyttelse.
• Isolering: Plastkappe i rød farve, som beskytter mod kortslutning og giver farvemærkning af kredsen.
• Samling: Ikke beregnet til lodning — forbindelsen sker ved krimpning omkring lederen (kontroller korrekt krimpeværktøj og proces for lufttæt/fast kontakt).

Tekniske egenskaber

• Type: Hun-fladstik (spade connector female)
• Kontaktbredde x tykkelse: 2,8 x 0,8 mm
• Kabeltværsnit: 0,5–1,5 mm²
• Poler: 1
• Isoleret: Ja (rød kappe)
• Lodning: Ikke beregnet til lodning
• Varmemodstand: Angivet ned til −75 °C (bemærk: praktisk temperaturbestandighed afhænger af anvendt isoleringsmateriale og driftssituation)

Anvendelse og kompatibilitet

Stikdåsen er velegnet til traditionel 2,8 mm fladstik-standard og passer sammen med tilsvarende han-fladstik i samme dimension. Den anvendes typisk til signal- og strømforbindelser i instrumentering, belysning, sensorer og mindre forbrugere på motorcykler og andre køretøjer, hvor ledningsdimensionen ligger inden for 0,5–1,5 mm². Farven rød kan hjælpe med identifikation af kreds under installation og service.

Praktiske råd til montering

• Brug et passende kvalitets-krimpeværktøj beregnet til isolerede fladstik for at sikre mekanisk styrke og lav overgangsmodstand.
• Aflangning af leder skal være præcis — undgå beskadigelse af isoleringen indtil krimpestedet.
• Kontroller match med han-stikket før endelig montage for at sikre korrekt pasform og lavt slør.
• Undgå eksponering for stærk vibration og kemikalier uden yderligere mekanisk beskyttelse; i krævende omgivelser bør man overveje ekstra fiksering eller krympeflex.

Bemærkninger

Produktet leveres fra JMP under MPN 158.02.15 og identificeres med GTIN 4043981274295. Oplysningerne om materiale, temperatur og anvendelsesområde er baseret på producentens tekniske specifikationer; endelig egnethed bør vurderes ud fra det konkrete installationsmiljø og gældende standarder.
