Flad stikforbindelse 0,5-1,5 2,8 mm JMP Pakke 5ST /769

Flad stikforbindelse (hun) 2,8 mm til kabel 0,5–1,5 mm² — JMP

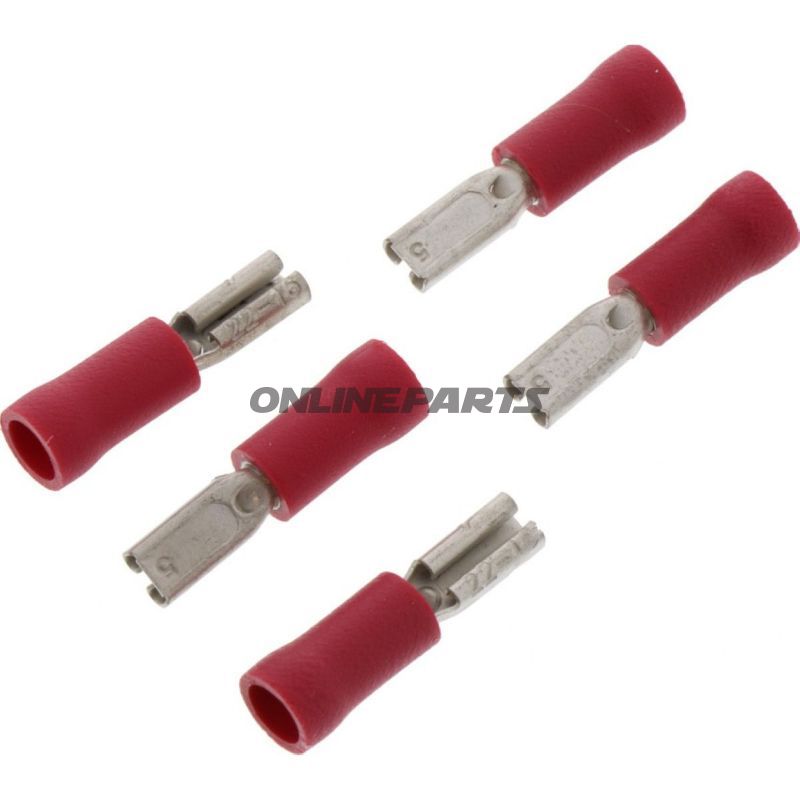

Produktoversigt: Denne isolerede flad stikforbindelse fra JMP (MPN: 158.02.14, GTIN: 4043981274288) er en enkeltpolet, ikke-loddet hunkontakt designet til 2,8 mm flade stik og kabler med tværsnit mellem 0,5 og 1,5 mm². Farven er rød, og forbindelsen er beregnet til brug i elektriske kredsløb, hvor hurtig til- og frakobling kræves uden brug af lodning.

Funktion og anvendelse:

• Giver mekanisk og elektrisk forbindelse mellem en ledning og en tilsvarende 2,8 mm hanstik eller klemme.
• Bruges til tilslutninger i køretøjer, motorcykler, små maskiner og installationsopgaver, hvor pladsen er begrænset og en flad formfaktor er fordelagtig.
• Egner sig til reparation, udskiftning eller udbygning af eksisterende kabelinstallationer uden specialværktøj ud over afisolering og presse/krimpning af kontaktens skaft.

Materialer og konstruktion:

• Kontaktens lederdele er udført i metal med overfladebehandling for at sikre pålidelig elektrisk kontakt og korrosionsmodstand under normale driftsforhold.
• Isoleringen er lavet af elektroisolering (plast) i rød farve, dimensioneret til at dække forbindelsen og reducere risiko for kortslutning og mekanisk slitage.
• Designet er ikke varme-skrumpende og indeholder ingen integreret krympeflex; lodning er ikke påkrævet eller indbygget.

Tekniske data (sammenfattet):

• Bredde × tykkelse: 2,8 × 0,7 mm (passende standard 2,8 mm fladstik)
• Kabeltværsnit: 0,5–1,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Lodning: Nej
• Temperaturbestandighed: oplyst ned til −75 °C (angiver materialets egnethed ved lave temperaturer)

Praktiske overvejelser for montøren:

• Sørg for korrekt afisolering og anvend passende krimpeværktøj for at opnå mekanisk holdbarhed og lav overgangsmodstand.
• Kontroller dimensionen på den matchende han-stik (2,8 mm) for at sikre god pasform og undgå løse forbindelser ved vibrationer.
• Til applikationer med højere vibration eller eksponering for fugt bør supplerende mekanisk sikring eller yderligere forsegling overvejes, da produktet ikke har integreret krympeflex eller tætning.

Kompatibilitet og identifikation: Produktet markedsføres af JMP under varenummeret 158.02.14 og GTIN 4043981274288. Det svarer til standardiserede 2,8 mm fladstik-hun-kontakter og kan benyttes sammen med almindelige 2,8 mm hanstik og klemmer i samme dimension. Alternativt reference-nummer fra leverandøroplysninger kan være 1580818/769.

Kvalitetsbemærkning: JMP som producent indikerer standardiseret fremstilling for automotive- og elektroapplikationer. Materialevalg og isoleringsløsning er valgt til at give en enkel, reproducerbar forbindelse uden krav om lodning. Anvend altid passende værktøj og kontroller elektriske parametre i den konkrete installation.
