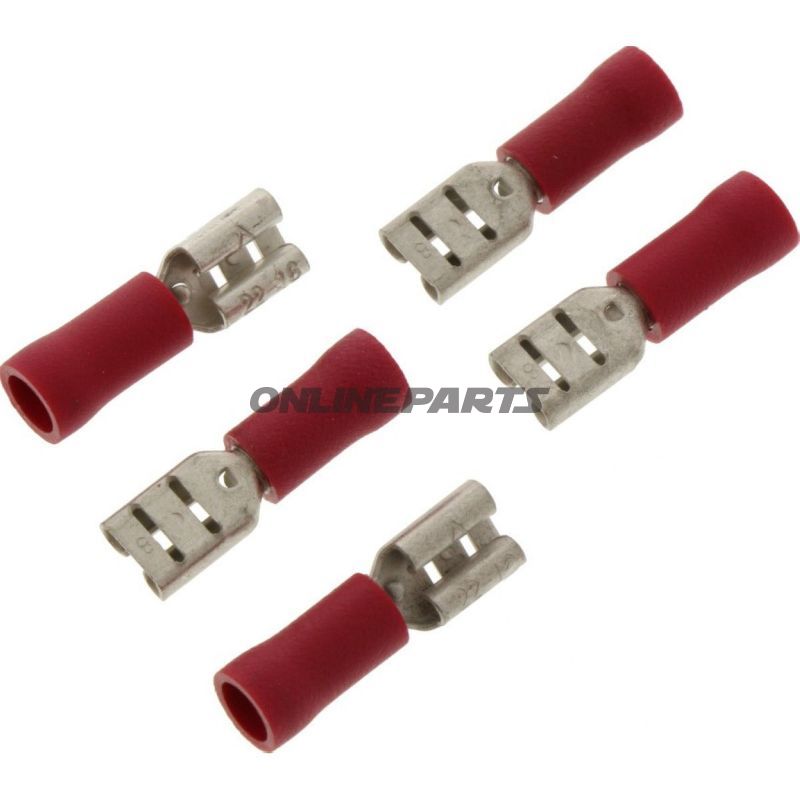

Flad stikdåse 0,5-1,5 4,8 mm JMP pakke 5 stk

Flad stikdåse (kabelsko) 4,8 mm til 0,5–1,5 mm² – isoleret, JMP (pakke)

Produktoversigt: Denne flade stikdåse fra JMP (GTIN: 4043981274318, MPN: 158.02.18) er en isoleret hun-kabelsko designet til fladstikforbindelser med 4,8 mm bredde. Den er beregnet til ledningstværsnit fra 0,5 til 1,5 mm² og leveres i en mindre pakke med flere enheder fra producenten JMP.

Funktion og anvendelse

Stikdåsen bruges til at skabe en sikker og gentagelig elektrisk forbindelse mellem en ledning og en tilsvarende fladstik- eller spadestikforbindelse. Da den er isoleret, reduceres risikoen for kortslutning og utilsigtet kontakt med blotlagte ledere. Produktet er velegnet til især biler, motorcykler, vogne og andre elektriske systemer, hvor 4,8 mm fladstik anvendes til signal- eller lavstrømsforbindelser.

Materiale og opbygning

• Kontaktmateriale: Metalindsats (typisk forniklet eller tinbelagt), dimensioneret til 4,8 mm fladstik for stabil mekanisk og elektrisk kontakt.
• Isolering: Plast/isolerende hylster i rød farve, som beskytter samlingen og angiver ledningsområde i henhold til almindelig farvekodning.
• Temperaturbestandighed: Angivet ned til -75 °C for kontaktkomponenten; plastens driftstemperatur påvirkes af materiale og applikation, og ved kontinuerlig høj belastning bør specifikke data verificeres for den konkrete anvendelse.

Tekniske egenskaber

• Type: Hunfladstik / flad stikdåse (spade connector female)
• Bredde x tykkelse: 4,8 x 0,8 mm (passer til standard 4,8 mm fladtand)
• Ledningstværsnit: 0,5–1,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Loddet forbindelse: Nej (kontakten er klemmekontakt)
• Heat-shrink: Nej
• Producentoplysninger: JMP, MPN 158.02.18, GTIN 4043981274318

Praktiske bemærkninger ved montage

• For korrekt elektrisk og mekanisk forbindelse skal kablet afisoleres til passende længde og presses med korrekt dimensioneret crimp-værktøj. Forkert crimp kan give øget overgangsmodstand eller mekanisk svigt.
• Kontroller ledningens tværsnit inden monteringen (0,5–1,5 mm²). Tykkere eller tyndere ledere kan medføre dårlig kontakt eller skade på klemmesystemet.
• Ved anvendelse i vibrationsbelastede miljøer anbefales korrekt krympeteknik og eventuel supplerende mekanisk fiksering for at undgå afbrydelse.

Kompatibilitet

Passer til standard 4,8 mm fladstikhaner og komponenter, som anvender denne dimension. Velegnet til køretøjsinstallationer, instrumentering og alle applikationer, hvor isolerede 4,8 mm fladstik benyttes.

Kvalitet og sporbarhed

Produktet markeres med fabrikant JMP og MPN 158.02.18, hvilket gør det muligt at efterspore specifikationer og dokumentation hos producenten. GTIN 4043981274318 kan bruges ved søgning eller ved sammenligning af varianter.

Farve: Rød (angiver typisk ledningsområde for nem identifikation).
