Flad stikdåse 0,5-1,5 4,8 mm JMP pakke 5 stk

Flad stikdåse (hun) 4,8 mm til kabeltværsnit 0,5–1,5 mm² — JMP (pakke)

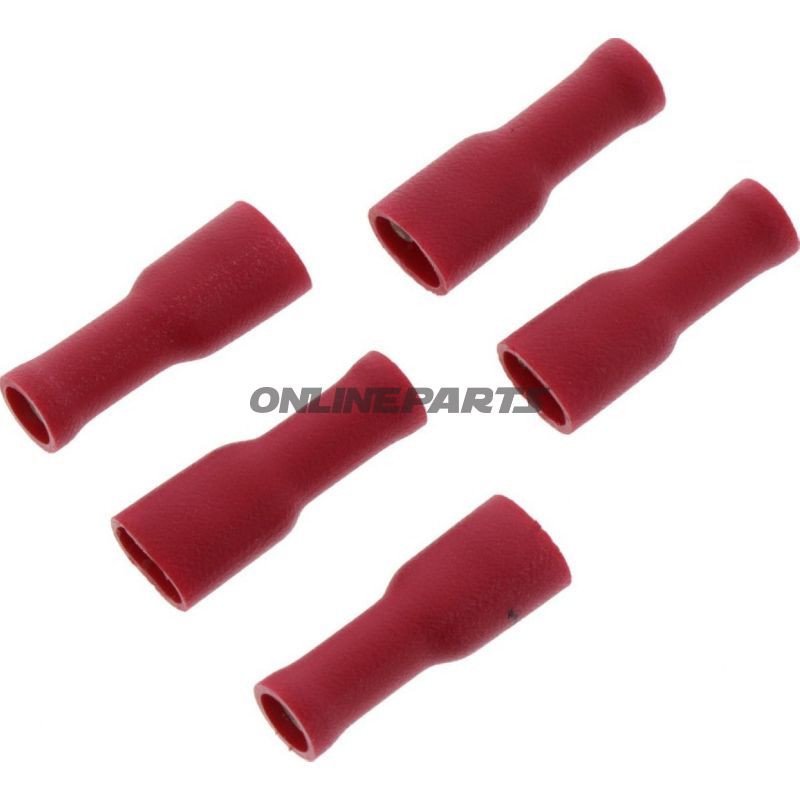

Produktoversigt: Denne fuldt isolerede flade stikdåse fra JMP (MPN: 158.02.61, GTIN: 4043981274707) er beregnet til elektriske forbindelser hvor en 4,8 mm fladstik-forbindelse bruges. Den er designet til én pol og til kabler med tværsnit mellem 0,5 og 1,5 mm². Farven er rød, hvilket gør den velegnet til identifikation af polaritet eller signaltype i ledningsnet.

Funktion og anvendelse:

• Flad stikdåse (hun) anvendes til at modtage en tilsvarende fladstik- eller spadebøsning (han) og skabe en mekanisk og elektrisk forbindelse uden lodning.
• Typiske anvendelser omfatter tilslutninger i køretøjer, motorcykler, ATV’er og industrielle styringspaneler, hvor kompakte, pluggable forbindelser er påkrævede.
• Som en fuldt isoleret uitvoering beskytter den metalforbindelsen mod kortslutning mod nærliggende leder og mod ydre mekanisk påvirkning.

Materialer og tekniske egenskaber:

• Kontaktmetal: Messing eller en tilsvarende kobberlegering med overfladebehandling (typisk tin), hvilket giver god elektrisk ledningsevne og modstandsdygtighed over for korrosion under normal brug.
• Isolering: Fuldt isoleret plastmateriale, som beskytter mod utilsigtet kontakt og sikrer elektrisk isolation ved driftstemperaturer ned til −75°C (angivet temperaturbestandighed i tekniske data).
• Mekanisk: 4,8 mm bred flad kontakt med 0,8 mm tykkelse, designet til at sikre en stabil sammenføjning med reciprokke fladstik.
• Forbindelsestype: Ikke beregnet til lodning; til kabelmontering presses/krimples lederen ind i kontaktens metaldel.

Kompatibilitet og anvendelsesråd:

• Egnet til ledere med tværsnit fra 0,5 mm² op til 1,5 mm². Vælg korrekt kabelareal for at sikre pålidelig elektrisk kontakt og mekanisk hold.
• Passer til standard 4,8 mm fladstik-haner. Kontrollér fysisk mål på den modgående kontakt ved udskiftning eller reparation.
• Anvendes ofte i serie med krympehylstre eller ekstra afdækning ved udsatte installationer, hvis ekstra mekanisk eller miljømæssig beskyttelse er nødvendig (dette produkt leveres uden krympeslange).

Tekniske data (resumé):

• Type: Hun fladstik / spade-forbindelse
• Passer til: 4,8 mm
• Kabeltværsnit: 0,5–1,5 mm²
• Antal poler: 1
• Isoleret: Ja (fuldt isoleret)
• Lodning: Ikke beregnet til lodning
• Temperaturbestandighed: oplyst til −75°C (brugsgrænser afhænger af applikation og isoleringsmateriale)

Praktiske bemærkninger til montøren:

• Krimp korrekt med en passende krympetang beregnet til fladstik-konnektorer for at undgå løs forbindelse og høj varmeudvikling.
• Sørg for at stripping-længde og lederbundt passer ind i kontaktens skærm; overskydende isolation kan forhindre korrekt krimp.
• Brug farvemærkningen (rød) til entydig identifikation i ledningsnettet.

Produktet leveres af JMP (brandet indgår i produktbetegnelsen) under artiklenummeret MPN 158.02.61 og registreret GTIN 4043981274707. Kontakt producentens tekniske datablad for detaljerede krav til strømbelastning og godkendelser ved specifikke applikationer.
