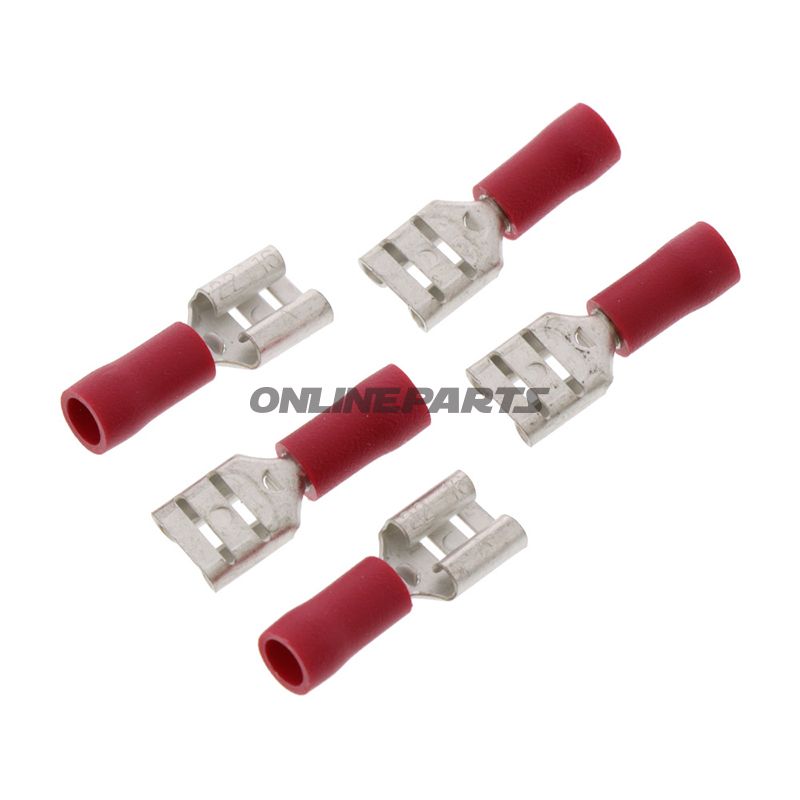

Flad stikdåse 0,5-1,5 6,3 mm JMP Pakke 5ST /771

Flad stikdåse (hunside) 6,3 x 0,8 mm til kabeltværsnit 0,5–1,5 mm²

Denne isolerede flad stikdåse fra JMP (MPN: 158.02.19, GTIN: 4043981274325) er beregnet til elektriske forbindelser, hvor en 6,3 mm fladkontakt anvendes. Stikdåsen fungerer som den hunside (sokkel) der modtager en tilsvarende hanstik/flatstik, og den er designet til pålidelig mekanisk og elektrisk kontakt i køretøjer og maskiner.

Funktion og anvendelse

• Modtager en 6,3 mm fladstik; bruges typisk til lederforbindelser i ledningsnet på motorcykler, biler og elektrisk udstyr.
• Velegnet til punkt-til-punkt-forbindelser hvor der kræves hurtig af- og påmontering uden lodning.
• Isoleringen reducerer risiko for kortslutning ved tæt monterede ledninger og beskytter mod mekanisk slid ved til- og frakobling.

Materialer og konstruktion

• Metalføler/konduktiv del: præget eller krimpet metal (typisk tin- eller nikkellegeret kobber) for god elektrisk ledningsevne og korrosionsmodstand.
• Isolering: farvet polyvinylchlorid (PVC), rød farve, som markerer egnethed for kabeltværsnit som angivet.
• Konstruktionen er uden varmeindtrækning (ingen heat-shrink) og uden præ-loddet forbindelse; forbindelsen opnås ved krimpning på lederens afisolerede leder.

Tekniske data

• Type: flad stikdåse (hunside) / spade connector female
• Stikbredde x tykkelse: 6,3 x 0,8 mm
• Kabeltværsnit: 0,5–1,5 mm²
• Antal poler: 1
• Isoleret: ja
• Velegnet til lodning: nej (til krimpning)
• Temperaturmodstand: oplyst til -75 °C (angiver lavtemperaturbestandighed; se producentens data for maksimal driftstemperatur)

Praktiske overvejelser ved brug

• Vælg passende krimptang og korrekt krymperedskab for kabeltværsnittet 0,5–1,5 mm² for at sikre korrekt mekanisk og elektrisk kontakt.
• Kontrollér polaritet og mekanisk fiksering i monteringsrum, især i vibrationsmiljøer som motorcykelstel og motorsystemer.
• Rød isoleringsfarve angiver normalt mindre ledertværsnit; følg installationspraksis for farvekodning i dit projekt.

Kompatibilitet og identifikation

Produktet er markeret som JMP 158.02.19 (MPN) og findes under GTIN 4043981274325. Det er kompatibelt med standard 6,3 mm flade hanstik. Alternativ betegnelse/variant hos leverandører kan forekomme, men de tekniske dimensioner (6,3 x 0,8 mm, 0,5–1,5 mm²) er afgørende ved valg.

Kvalitet og forventet ydeevne

Konstruktionen kombinerer en metalkontakt dimensioneret til 6,3 mm fladstik og en PVC-isolering, hvilket giver en simpel, robust løsning til almindelige elektriske tilslutninger. Der bør udføres visuel og mekanisk kontrol efter krimpning for at sikre tæt forbindelse, især i applikationer med vibration og temperaturvariation.

Brand: JMP. MPN: 158.02.19. GTIN: 4043981274325.
