Flad stikforbindelse 0,17-0,25 1,2 mm KOSTAL MLK 1,2 SM ELA

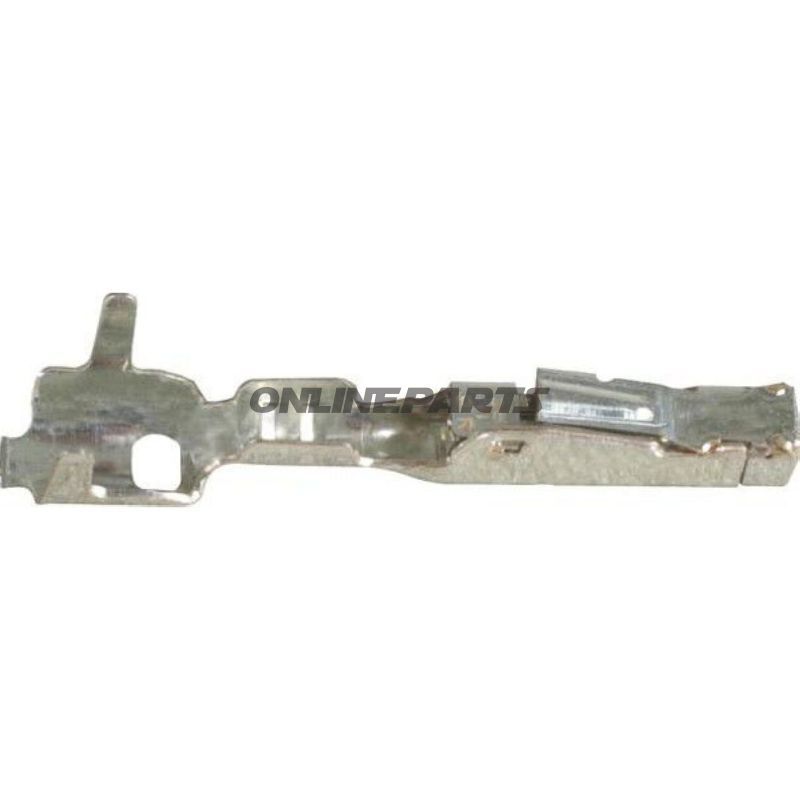

Flad stikforbindelse (spadehylse) 0,17–0,25 mm², 1,2 × 0,6 mm — Kostal MLK 1,2 SM ELA

Produktoversigt: Denne mini lamellære flade stikforbindelse (spadehylse) er udført med forsølvet kontaktoverflade og indbygget ekspansionsbeskyttelse. Den er beregnet til ledertværsnit fra 0,17 til 0,25 mm² og passer til 1,2 mm brede modstik. Produktmærkning: MPN 158.00.28. GTIN: 4026736339241.

Funktion og anvendelse:

• Stiktypen er en flad spadehylse (female) designet til sikre elektriske forbindelser i trange montageforhold, typisk i elektriske forbindelser på motorcykler, kontrolpaneler og andre køretøjsinstallationer hvor pladsen er begrænset.
• Lamelle-konstruktionen sikrer flere kontaktzoner, hvilket reducerer overgangsmodstand og øger pålideligheden ved vibration og temperaturpåvirkning.
• Ekspansionsbeskyttelsen og det omsluttende basislegeme beskytter kontaktområdet mekanisk og mod uønsket deformation ved krympeproces eller ved høje belastninger.

Materialer og overflade:

• Kontaktlameller og kontaktfjedrekurv er fremstillet med fokus på elektrisk ledningsevne og mekanisk holdbarhed; samling mellem lamelle og bundlegeme er udført ved lasersvejsning for ensartet kontakt og robust mekanik.
• Forsølvet overflade (sølvbelægning) forbedrer kontaktovergang og korrosionsbestandighed sammenlignet med ubelagte kontakter, og giver bedre ydeevne ved lave kontakttryk.
• Designet til kontinuerlig drift ved forhøjede temperaturer—angivet maksimal tjenestetemperatur er 170 °C—hvilket er relevant ved varme omgivelser eller tæt monterede komponenter.

Tekniske data og dimensioner:

• Tværsnit: 0,17–0,25 mm²
• Stikomfang (BxD): 1,2 × 0,6 mm (passer til 1,2 mm modstik)
• Antal poler: 1
• Isoleret: Nej
• Loddet forbindelse: Nej (krympe/kontakt)
• Temperaturområde: op til maks. 170 °C

Kompatibilitet og anvendelsesbemærkninger:

• Dimensionerne gør denne hylse velegnet til standard 1,2 mm flade modstik. Kontroller fysisk mål og krav til krympning ved valg af modstik og kabeltype.
• Da produktet ikke er isoleret, bør det anvendes i applikationer hvor isolering er sikret på anden vis eller hvor risikoen for kortslutning er minimal.
• Forsølvet overflade gør den særlig egnet til applikationer med behov for lav overgangsmodstand og bedre korrosionsbestandighed, men ved meget korrosive miljøer bør yderligere beskyttelse overvejes.

Praktiske oplysninger for montøren:

• Krympemetode: anvend korrekt dimensioneret krympeværktøj for at sikre mekanisk låsning omkring leder og for at undgå beskadigelse af lamellerne.
• Kontroller efter krympning, at lamellekurven er intakt og at basislegemet omslutter kontaktområdet som forventet.
• Ved gentagne demonteringer bør kontaktoverfladen inspiceres for oxidering eller mekanisk slitage; sølvbelægningen forbedrer holdbarheden, men er ikke uforgængelig.

Identifikation: Produktets MPN (158.00.28) og GTIN (4026736339241) er nyttige ved reservedelsbestilling og ved brug i reservedelsstyring. Hvis du har behov for dokumentation eller tekniske tegninger, kan disse referencer fremskynde forespørgslen hos leverandøren.

Yderligere tekniske data (fra leverandør):
