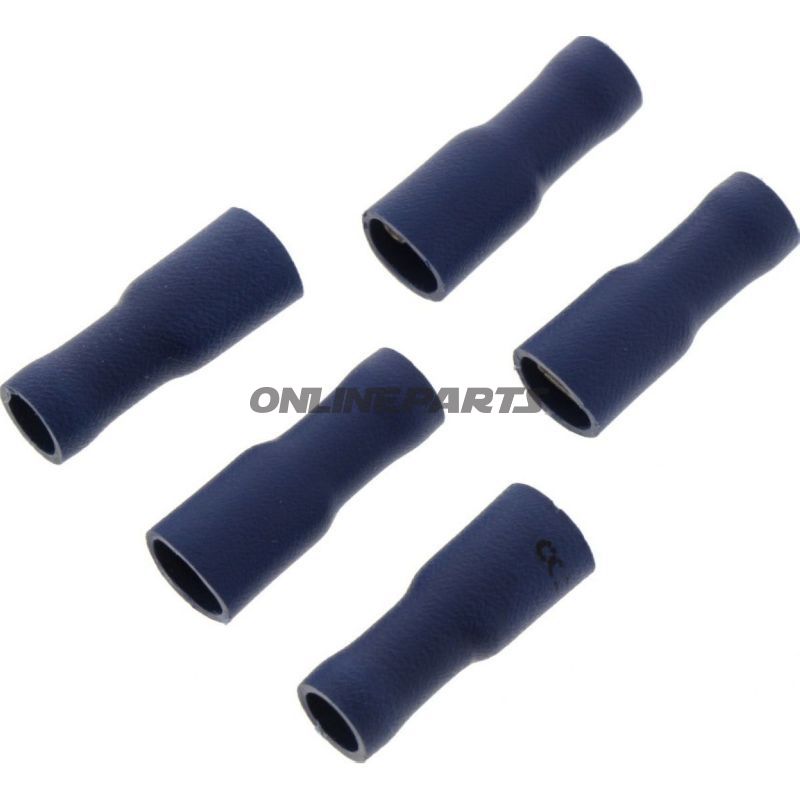

Flad stikdåse 1,5-2,5 4,8 mm JMP Pakke 5 stk

Flad stikdåse (hunner) 4,8 mm til kabeltværsnit 1,5–2,5 mm² — JMP

Denne flade, fuldt isolerede stikdåse fra JMP (GTIN: 4043981274769, MPN: 158.02.68) er beregnet til elektriske forbindelser hvor en 4,8 mm fladstik-han skal kunne skubbes ind i en sikker, isoleret hunforbindelse. Produktet leveres i en pakke á fem styk og er udført i blå isolering, hvilket gør det nemt at identificere i installationssammenhæng.

Funktion

• Giver en hurtig, afbrydelig elektrisk forbindelse mellem et fladt 4,8 mm stift (han) og ledning.
• Fuldt isoleret konstruktion mindsker risikoen for kortslutning og utilsigtet kontakt i sammenbyggede installationer.
• Egnet til 1-polige applikationer, hvor der kræves enkel, pålidelig kobling uden lodning.

Materialer og egenskaber

• Kontaktmateriale: Metal (typisk tinbelagt kobberlegering) for god ledningsevne og korrosionsmodstand — designet til at give lav overgangsmodstand ved korrekt montering.
• Isolering: Plastmateriale (farvet blå) med god elektrisk isoleringsevne; fuld kapsling af klemmeområdet reducerer eksponering af blottede ledere.
• Mål: fladstiktilslutning 4,8 mm bredde × ca. 0,8 mm tykkelse; beregnet til ledningstværsnit mellem 1,5 og 2,5 mm².
• Temperaturbestandighed: specificeret til omkring -75°C (opgivet i tekniske data) — dette angiver modstand mod lave temperaturer, men ved valg til varme miljøer bør materialets øvre grænse verificeres med leverandørens fulde dataark.

Tekniske detaljer

• Type: Hunfladstik (spade connector female) egnet til 4,8 mm fladstik.
• Tværsnitsområde: 1,5–2,5 mm² (passer til almindelige installations- og billedningsstørrelser inden for dette interval).
• Lodning: Ikke beregnet til lodning; forbindelsen opnås ved mekanisk klemning af leder i metalpartiet.
• Varmeindtrækning: Indeholder ikke krympeflex eller varme-sammentrækkende rør.

Anvendelsesområder og kompatibilitet

• Velegnet til motorcykel-, bil- og fritidskøretøjsinstallationer samt industrielle styringspaneler, hvor standard 4,8 mm fladstik anvendes.
• Kompatibel med standard 4,8 mm hanstik; anvendelse kræver korrekt af-isolering og presseteknik til den aktuelle lederstørrelse (1,5–2,5 mm²).
• Brug i miljøer med vibration stiller krav til korrekt krympning/fastklemning af lederen for at undgå løse forbindelser over tid.

Monteringstips

• Afisoler lederenden i passende længde, indsæt i metalhylsteret og brug korrekt dimensioneret krimpeværktøj til isolerede kabelsko for at sikre stabil mekanisk og elektrisk kontakt.
• Undgå gentagen til- og frakobling uden kontrol, da mekanisk slid kan øge overgangsmodstanden.
• Kontrollér efter montering at isoleringen omslutter klemmeområdet, så ingen kobbertråde er synlige.

Identifikation

Produktet er en JMP fladstik-hunner med varenummer (MPN) 158.02.68 og GTIN 4043981274769. JMP er mærket på isoleringen og/eller emballagen, hvilket gør komponenten genkendelig ved projektering og ved reservedelsarbejde.

Hvis der er behov for teknisk dokumentation (f.eks. komplet temperaturinterval, materialecertifikater eller testdata), kan det være relevant at indhente leverandørens datablade for præcis sammenligning med anvendelsens krav.
