Flad stikprop 1,5-2,5 8,0 mm JMP Pakke 5ST /773

Flad stikprop (isoleret) 8,0 x 0,8 mm til kabeltværsnit 1,5–2,5 mm² — JMP (158.02.27)

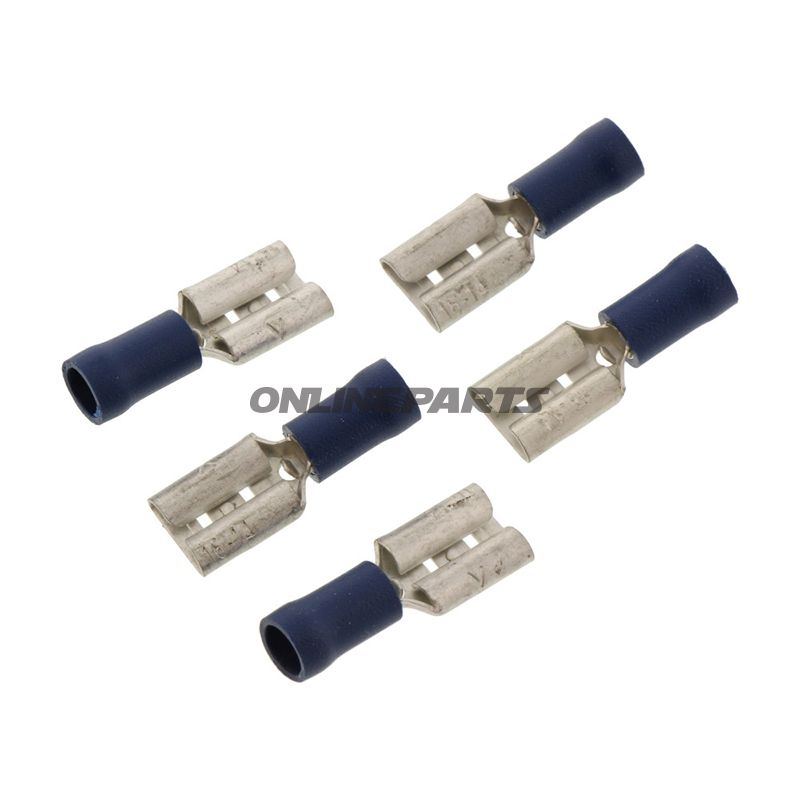

Produktoversigt: Denne isolerede flade stikprop fra JMP (MPN: 158.02.27, GTIN: 4043981274394) er beregnet til elektriske forbindelser med fladstikforbindere. Den passer til 8,0 mm brede hun-/potterør (fladstik) og er udformet til ledere med tværsnit mellem 1,5 og 2,5 mm². Stikproppen leveres i blå isolering og udfører en simpel, mekanisk og elektrisk forbindelse mellem kabel og fladstik-samling.

Funktion og anvendelse:

• Skaber en pålidelig elektrisk forbindelse mellem en enkelt leder og en 8,0 mm fladstik (hun).
• Den isolerede udførelse giver mekanisk støtte og elektrisk isolation på forbindelsesstedet, hvilket reducerer risiko for kortslutning og utilsigtet kontakt.
• Velegnet til almindelige motorcykel- og autoinstallationer, styretavler, kabinetsammenføjninger og andre applikationer hvor 1-pols fladstik anvendes.

Materialer og konstruktion:

• Kontaktmateriale: Metalstrimmel egnet til pressning omkring leder (ikke beregnet til lodning). Materialet er valgt for god elektrisk ledningsevne og mekanisk holdbarhed ved gentagen indsættelse og fjernelse.
• Isolering: Plastik/isoleringshylster i blå farve med tilstrækkelig tykkelse til at forhindre eksponering af den strømførende forbindelse. Isoleringen giver desuden en vis strain-relief ved kabelføring.
• Temperaturbestandighed: Angivet med en lavtemperaturgrænse (op til −75 °C). Materialevalg er typisk fokuseret på robusthed i køretøjsmiljøer, men forvent normale begrænsninger ved ekstreme temperaturer og kemisk påvirkning.

Tekniske forhold og kompatibilitet:

• Passer til fladstikbredde: 8,0 mm; tykkelse: 0,8 mm.
• Anbefalet ledertværsnit: minimum 1,5 mm², maksimum 2,5 mm².
• Antal poler: 1 (enkeltlederforbindelse).
• Lodning: Produktet er ikke beregnet til lodning; forbindelsen opnås ved at indsætte og/eller krimpe/pressse kontakten rundt om lederen afhængig af montagemetode.
• Varmeudgang/Heat shrink: Der er ingen integreret heat-shrink-sleeve.

Praktiske bemærkninger for montøren:

• Forbered leder ved korrekt afisolering i passende længde, så metalstrimlen får fuld kontakt omkring lederen ved crimpe-/presning.
• Brug passende crimpværktøj til fladstik-isolerede terminaler for at sikre mekanisk fasthed og lav overgangsresistans.
• Kontroller efter montage, at isoleringen sidder tæt mod kabelskaftet for at undgå bevægelse og fremtidig belastning på forbindelsen.

Identifikation: Produktet markedsføres af JMP og identificeres med MPN 158.02.27 samt GTIN 4043981274394. Det danske navn betegner det som "Flad stikprop 1,5–2,5 8,0 mm" og svarer til producentens angivelse af en isoleret fladstik-hun med blå isolering.

Tekniske data (uddrag):

• Type: Fladstik-hun (Spade Connector Female)
• Egnet til fladstikbredde: 8,0 mm
• Ledertværsnit: 1,5–2,5 mm²
• Svejsning/lodning: Nej
• Isoleret: Ja
• Heat-shrink: Nej
• Poler: 1
• Temperaturbestandighed (lav): −75 °C (oplyst værdi)

Bemærkning omkring emballage og mængde: Produktdata indeholder reference til pakkeformat i leverandørens betegnelse, men slutbrugeren bør kontrollere den konkrete leverance fra forhandleren ved bestilling for at afklare antal og emballeringsformat.
