Flad stikdåse 2,5-6,0 6,3 mm JMP-pakke 5 stk

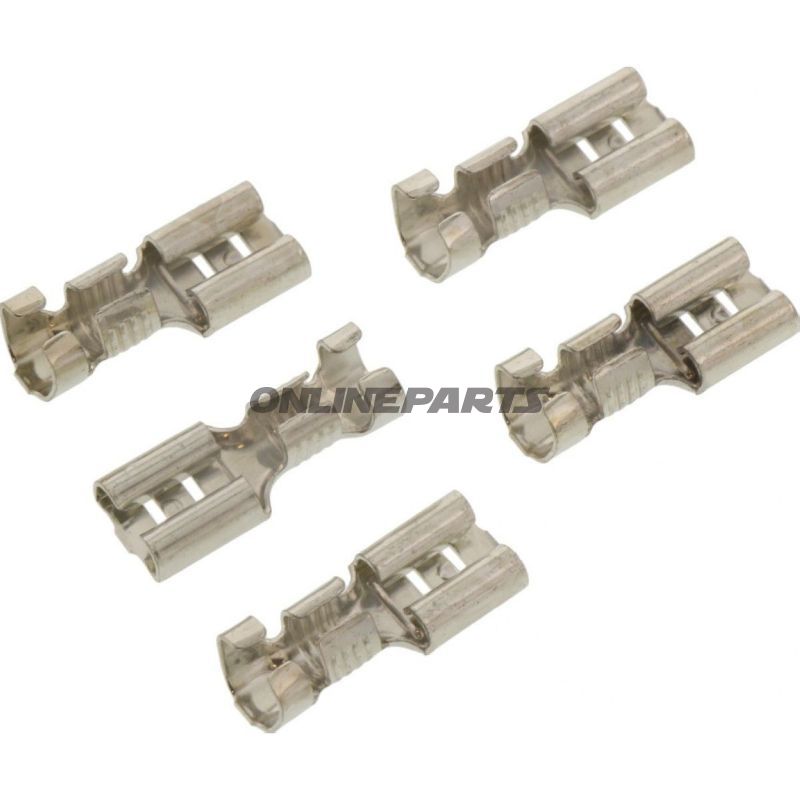

Flad stikdåse (flatstik) 6,3 mm — uisoleret spadehylse til kabel 2,5–6,0 mm²

Produkt: JMP flad stikdåse, uisoleret (MPN: 158.02.44, GTIN: 4043981274547). Denne type fladstik (spadehylse, hun) er beregnet til gennemføring af elektriske forbindelser i køretøjer og maskiner, hvor plads er begrænset og en lavprofils kontakt er ønsket.

Funktion

• Overfører elektrisk strøm mellem ledninger og matchende hanstik (6,3 mm) ved hjælp af en mekanisk trykpassning.
• Uisoleret udførelse giver direkte metal-til-metal kontakt med lav overgangsmodstand og mulighed for lodning ved montage, hvis det ønskes.
• Enkeltpolet løsning — anvendes typisk til signal, jord eller strømkredse, hvor én kontakt pr. leder er tilstrækkelig.

Materiale og fremstillingsegenskaber

• Hylsen er fremstillet i metal egnet til elektriske forbindelser (typisk tinpladeret kobber eller lignende legering) for at sikre god ledningsevne og korrosionsmodstand under normale driftforhold.
• Uisoleret design betyder ingen plastikovertræk eller krympeflex; dette reducerer profilhøjden og gør den velegnet, hvor pladsen er trang eller hvor varmebehandling/lodning er påkrævet efter montering.
• Dimensioner: bredde x tykkelse 6,3 x 0,8 mm, hvilket svarer til standard 6,3 mm flatstik-komponenter.

Tekniske data

• Egnet flankestik: 6,3 mm (standard spadekontakt).
• Kabeltværsnit: 2,5–6,0 mm² (angiver minimum og maksimum ledningsareal for korrekt mekanisk og elektrisk forbindelse).
• Antal poler: 1.
• Uisoleret: Ja — der er ingen varme- eller isoleringsslange leveret.
• Egnet til lodning: Ikke nødvendigt, men anvendelse af lodning kan forbedre mekanisk styrke; produktet leveres uden fabriksforetaget loddetilslutning.

Anvendelsesområder og kompatibilitet

• Beregn til tilslutninger i motorcykler, biler, landbrugsmaskiner og kontrolpaneler, hvor 6,3 mm hanstik bruges.
• Velegnet til reparationer og vedligehold, montage i begrænsede rum samt i applikationer hvor en lavprofil uisoleret kontakt ønskes.
• Kompatibel med standard 6,3 mm flatstik/hane-stik og typiske kabelsko i det angivne tværsnitsområde.

Monteringsbemærkninger

• Krimps korrekt i henhold til kabeltværsnittet for at sikre både mekanisk og elektrisk pålidelig forbindelse; brug korrekt krimpeværktøj til fladstiks-hylser.
• Uisoleret overflade kan kræve ekstra beskyttelse (f.eks. krympeflex eller tape) i miljøer med risiko for korrosion eller kortslutning mod nærliggende metaldetaljer.
• Kontrollér pasform mod hanstikket før endelig montage for at undgå løse eller for stramme forbindelser.

Brand og identifikation

Produktet leveres af JMP og identificeres med reservedelsnummeret (MPN) 158.02.44. GTIN 4043981274547 kan anvendes til entydig vareidentifikation i lager- og indkøbssystemer.

Bemærk: Beskrivelsen dækker selve den uisolerede fladstikdåse. Emballageenhed og antalsangivelser er ikke inkluderet her for at undgå misforståelser ved køb.
