Flad stikdåse (hun) 9,5 × 1,2 mm til kabeltværsnit 4,0–6,0 mm² — JMP (MPN 158.02.34)

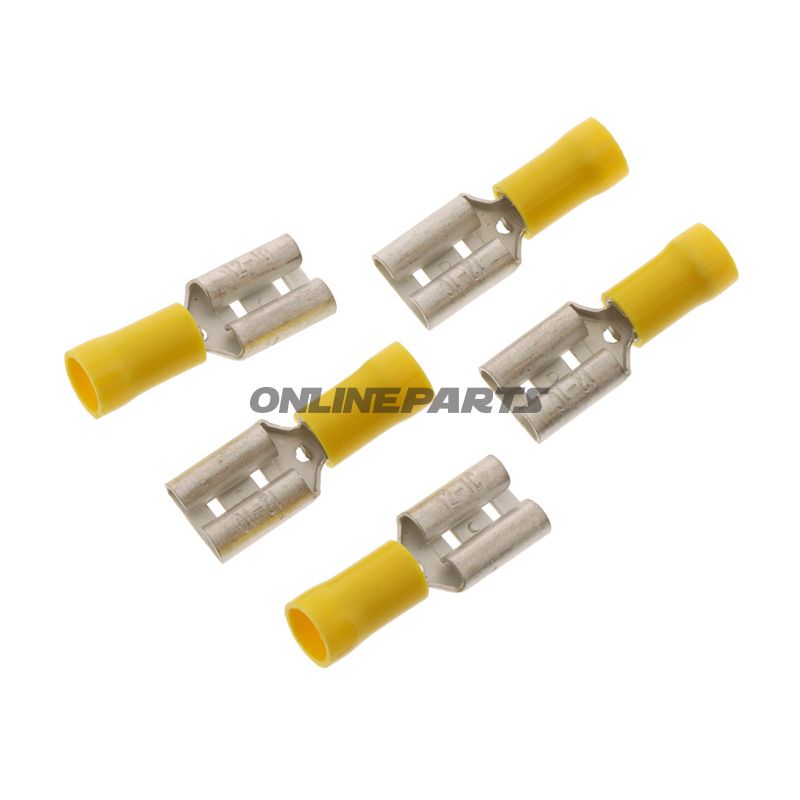

Produktoversigt: Denne isolerede flade stikdåse fra JMP (GTIN 4043981274455, MPN 158.02.34) er designet som en enkelt-polet hun-forbindelse (spade connector female) til elektriske installationer på motorcykler og øvrigt køretøjsudstyr. Den passer til fladstik på 9,5 mm og accepterer ledere i tværsnitsområdet 4,0–6,0 mm². Farven er gul, hvilket gør den let at identificere ved arbejde i kabinetrum eller baglygsområder.

• Funktion: Sikrer en mekanisk og elektrisk forbindelse mellem ledning og tilsvarende han-stik (fladstik). Anvendes til sammenkobling af kabler, komponenter og relæer, hvor en fjeder- eller skruefri hurtigkontakt er ønsket.
• Kompatibilitet: Konstrueret til 9,5 mm fladstik og ledere fra 4,0 mm² op til 6,0 mm². Ikke beregnet til lodning af forbindelsen; forbindelsen etableres ved indsættelse af han-stikket.
• Temperaturområde: Specificeret temperaturbestandighed noteret som -75 °C (angiver modstand mod lave temperaturer i isolationsmaterialet). For normal drift vurderes anvendelse ved typiske motorkøretøjsbetingelser.

Materialer og konstruktion: Hylsteret er udført med isolerende belægning, der beskytter mod kortslutning og mekanisk slitage. Metaldelen (kontaktdelen) er udført i passende kobberbaseret materiale med overfladebehandling for at sikre god ledningsevne og modstand mod korrosion under normale miljøforhold. Tykkelsen og bredden (9,5 × 1,2 mm) følger standardmål for flade stik, hvilket sikrer god pasform og stabil kontakttrykfordeling.

Tekniske egenskaber (udvalgte):

• Type: Hun fladstik (spade connector female)
• Passer til: 9,5 mm fladstik
• Kabeltværsnit: 4,0–6,0 mm²
• Poler: 1
• Isoleret: Ja
• Lodning: Ikke beregnet til lodning
• Heat-shrink: Nej

Anvendelsesbemærkninger: For elektrisk holdbare forbindelser anbefales korrekt afisoleret leder og korrekt krimpteknik med passende krimpeværktøj til det angivne tværsnit. Isoleringen beskytter mod kortslutning, men montage i områder med stærk vibration bør efterkontrolleres for mekanisk fastholdelse. Produktet leveres i pakningen som angivet af leverandøren; kontakt forhandler for information om leveringsformat hvis nødvendigt.

Identifikation: Brand: JMP. MPN (varenummer): 158.02.34. GTIN (EAN): 4043981274455 — disse oplysninger kan bruges ved eftersøgning af specifikationer, reservedelsreference og ved bestilling via leverandørkæden.

Bemærk: Denne beskrivelse fokuserer på tekniske egenskaber og praktisk anvendelse i motorcykel- og køretøjsmiljøer. Ved anvendelse i højtemperaturmiljøer eller særlige kemiske påvirkninger bør kompatibilitet med isolationsmaterialet verificeres.
