FLACHSTH0,5-1,0 4,8-6,3 mm Indhold 50 stykker

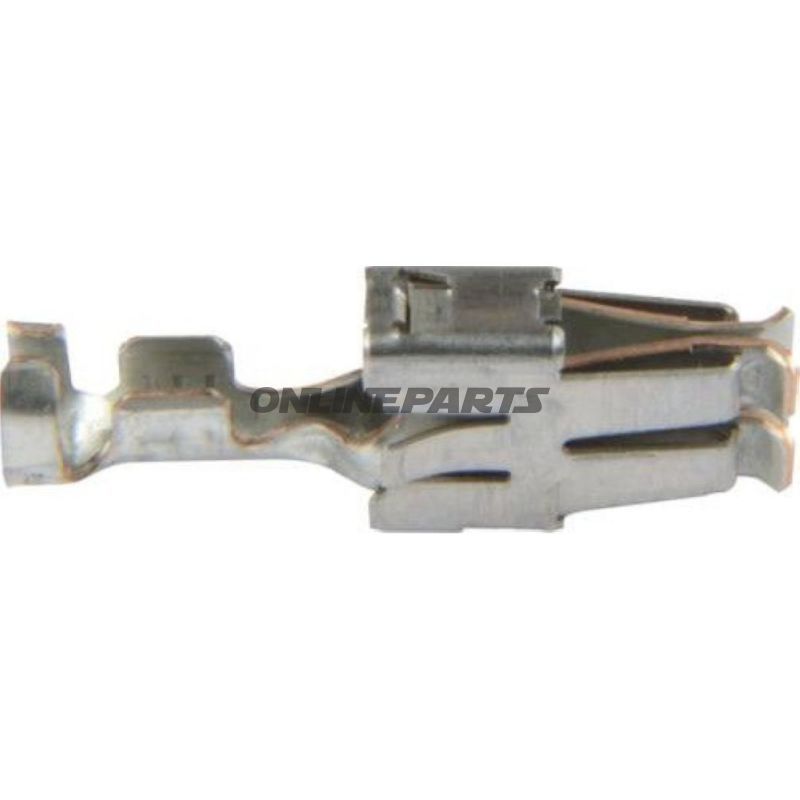

Fladstik-hylster (han) til AMP/Tyco - til kabeltværsnit 0,5–1,0 mm²

Dette produkt er et sæt fladstik-hylstre beregnet til elektriske forbindelser på motorcykler og andet køretøjsudstyr, kompatibelt med standard AMP / Tyco-systemer. MPN: 158.44.99, GTIN: 4026736010751.

Fladstik-hylstrene er fremstillet som uisolerede, ikke-loddebare kontaktforbindelser (enkeltpol). De er designet til mekanikere og erfarne brugere, der arbejder med reparations- og vedligeholdelsesopgaver på ledningsnet, stiksystemer og tilbehør, hvor plads og pålidelig mekanisk forbindelse er vigtig.

• Funktion: Skaber en mekanisk og elektrisk kontakt mellem kabelender og tilsvarende fladstik (blade). Hylstrene glider over bladet og sikrer elektrisk forbindelse ved korrekt krimpning på lederens afisolerede eller bare leder.
• Anvendelse: Egnet til enkeltpolet forbindelse i biler, motorcykler og øvrige køretøjer, samt til reparationsarbejde på eksisterende AMP/Tyco-stiksystemer.
• Kompatibilitet: Passer til flade stifte i bredder 4,8 mm, 5,8 mm og 6,3 mm (standardbredder for AMP/Tyco fladstik).

Tekniske egenskaber

• Tværsnit (ledning): 0,5–1,0 mm²
• Stikmål (B x H): 4,8 / 5,8 / 6,3 × 0,8 mm
• Type: Fladstik-hylster (spade connector female), enkeltpol
• Isoleret: Nej
• Loddet: Nej
• Krympeslange: Ikke inkluderet

Materiale og egenskaber

Hylstrene er typisk fremstillet i metal med en plade- eller nikkelbelægning for at give god elektrisk ledningsevne og resistens over for korrosion i almindelige driftsmiljøer. Da produkterne er uisolerede, er der ikke varme­krymp eller plastisk kappe omkring forbindelsen — dette giver en enkel profil, men kræver korrekt mekanisk montering og eventuelt yderligere beskyttelse i eksponerede installationer (f.eks. krympeslange eller krympeflex ved afslutning).

Montering og brug

• Afisoler ledningen til korrekt længde, indsæt leder i krimpezonen og anvend en passende krimpetang beregnet til fladstik-hylstre for at opnå stabil mekanisk og elektrisk forbindelse.
• Kontroller efter krimpning at lederen sidder fast og at hylstrens kontaktflader slutter tæt om bladet.
• Ved installation i områder udsat for fugt eller vibrationer anbefales supplerende mekanisk fastgørelse og beskyttelse (krympe­rør, tape eller kabelkanaler) da hylstrene er uisolerede.

Pakkeinformation

Produktets oprindelige beskrivelse angav en kartonenhed, men slutkundelevering kan variere. GTIN og MPN er specificeret ovenfor for entydig identifikation ved bestilling eller søgning i reservedelslister: GTIN 4026736010751, MPN 158.44.99.

Bemærkninger

• Produktet er ikke isoleret og indeholder ingen varme­krymp; vælg passende beskyttelse i elektrisk aggressive miljøer.
• Kontroller mål og kompatibilitet med det eksisterende stiksystem (4,8 / 5,8 / 6,3 mm) før montering.
