Fladstikdåsehus-sæt 8-pol strøm + højttaler

Fladstikdåsehus-sæt 8-pol — strøm og højttaler (ACV)

Kort om produktet: Sættet fra ACV (MPN 194.05.22, GTIN 4026724614329) indeholder to 8-polet fladstikdåsehuse beregnet til bil-/motorcykelinstallationer: et til strøm og et til højttaler. Komponenterne er udført som isolerede han-stikhuse (connector housing male) og er designet til 2,8 mm kontakter i AMP/Tyco-standard.

Funktion og anvendelse

Sættets formål er at give en robust og standardiseret elektrisk forbindelse mellem køretøjets ledningsnet og eftermonteret udstyr (fx radio, forstærker eller højtalere). Det separate strøm- og højttalerhus gør det muligt at bevare korrekt polfordeling og forhindre krydsforbindelser ved montering eller vedligeholdelse. De isolerede huse beskytter mod kortslutning ved håndtering og vibration i køretøjet.

Materialer og konstruktion

• Hus: hård, isolerende plast som tåler mekanisk belastning og almindelig varmeudvikling i motorrum eller instrumentpanel. Materialet er valgt til at give elektrisk isolation og dimensionel stabilitet under vibration.
• Kontakter: kompatible med 2,8 mm AMP/Tyco junior-timer kontakter. Sættet leveres med 16 Junior Timer-kontakter, som monteres i husene efter behov.
• Isolering: Stikkene er isolerede (ikke åbenbare metalhuse), hvilket reducerer risiko for kortslutning ved utilsigtet kontakt mellem ledninger.

Tekniske detaljer

De væsentligste tekniske punkter er angivet nedenfor — se også producentens oplysning for specifik anvendelse:

• Type: Han-stikhus (Connector Housing Male)
• Antal poler: 8 poler
• Kontaktstørrelse: 2,8 mm (AMP/Tyco kompatibilitet)
• Loddeforbindelser: Nej — kontakter monteres uden lodning
• Varme-shrink: Ikke inkluderet
• Isoleret: Ja

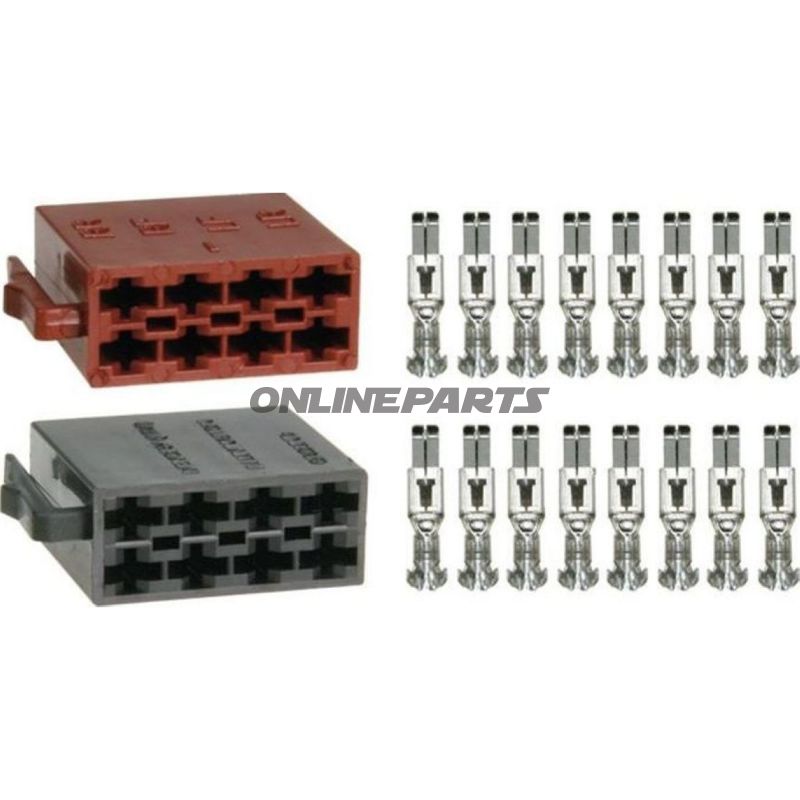

Leveringsomfang

• 1 x ISO strømstik, 8-pol (sorte hus)
• 1 x ISO højttalerstik, 8-pol (brunt hus)
• 16 x Junior Timer-kontakter til montering i husene

Kompatibilitet og montagetips

Sættet er beregnet til standard ISO/AMP-tilslutninger, der benytter 2,8 mm kontakter. Det er velegnet til eftermontering af bilradioer, højttalerinstallationer og andre 12 V apparater som følger ISO-kabling. Ved montering skal du sikre korrekt polaritet og fastlåsning af kontakter i huset — kontakterne skubbes indtil de låser mekanisk. Brug egnede crimp-værktøjer til Junior Timer-kontakter for pålidelig elektrisk forbindelse; undlad at bruge midlertidige eller dårligt monterede crimps.

Forsigtighed og praktisk brug

• Kontroller ledningsføring og sikringer før strømtilførsel.
• Sørg for at kontakte og ledningsdimension matcher den belastning, der forventes i kredsen.
• Hvis installationen foregår i områder med høj fugt eller eksponering, bør ekstra tætning eller passende kabelgennemføringer anvendes, da sættet ikke inkluderer varme-shrink eller yderligere tætninger.

Sammenfattende giver ACV's fladstikdåsehus-sæt (MPN 194.05.22, GTIN 4026724614329) en standardiseret, isoleret løsning til 8-polet strøm- og højttalerforbindelse, beregnet til professionelle montører og erfarne motorcykelejere, der arbejder med AMP/Tyco 2,8 mm systemer.
