Fladstik 0,5-1,0 6,3 mm JMP Pakke 5ST /790

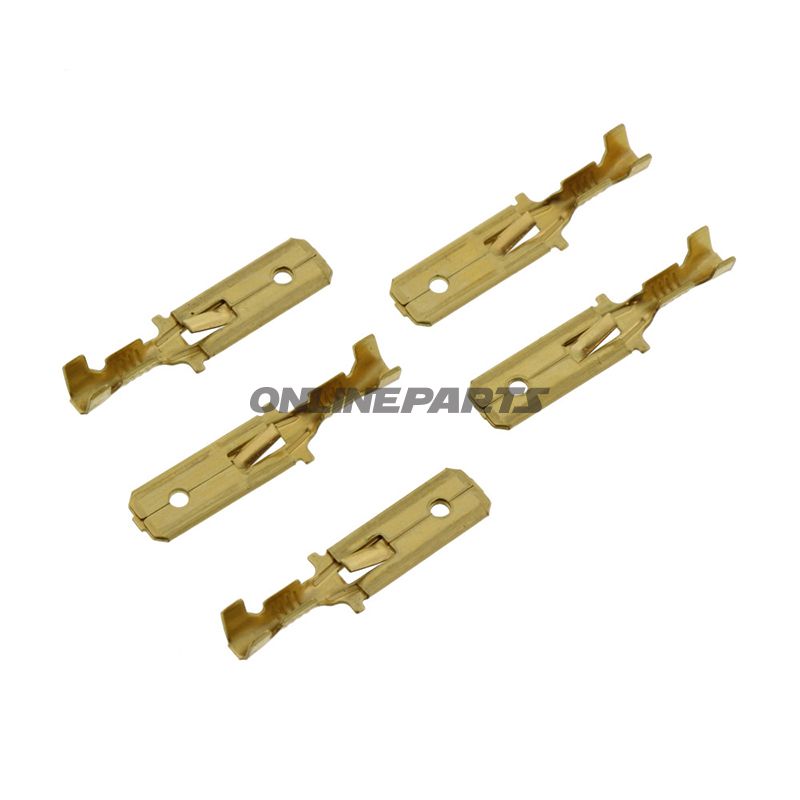

Fladstik (uisoleret) 6,3 x 0,8 mm til kabel 0,5–1,0 mm² — JMP (MPN 158.02.92, GTIN 4043981274998)

Produktfunktion
Dette er et uisoleret fladstik (han) fra JMP beregnet til elektriske forbindelser i lavspændingsinstallationer på motorcykler og mindre køretøjer. Fladstikket skaber en simpel, mekanisk forbindelse mellem ledning og modpart (f.eks. hun-kontakt eller kabelsko) via en 6,3 mm bred bladkontakt. Konstruktionen er beregnet til hurtig til- og frakobling, mekanisk belastning ved vibrationer samt elektrisk ledningsevne i områder hvor isolering sker ved andet tilbehør eller i kabinet.

Materialer og egenskaber

• Kontaktblad: Metallegering — designet til god elektrisk ledningsevne og mekanisk styrke. Materialevalget er afstemt til at modstå korrosion i normal drift; hvis produktet anvendes i korrosive miljøer anbefales supplerende korrosionsbeskyttelse.
• Uisoleret udførelse: Der er ingen plastisk isoleringskrave på denne variant, hvilket giver mulighed for krympning eller anden isolering efter montering, samt pladsbesparende tilslutninger i tætte rum.
• Ingen loddeforbindelse: Forbindelsen sker ved klemning/crimpning på ledningen (ikke loddet), og antallet af poler er 1.

Mål og elektriske data

• Bredde x tykkelse: 6,3 x 0,8 mm (bladets mål).
• Egnet ledertværsnit: 0,5–1,0 mm².
• Type: Han-fladstik (spade connector male), enkeltpolet.

Montering og anvendelse

• Monteres ved korrekt crimp-værktøj for at sikre mekanisk og elektrisk kontakt — brug af egnet crimp-tang til uisolerede terminaler anbefales for gentagen driftssikkerhed.
• Uisoleret design kræver efterfølgende isolering i applikationer, hvor der er risiko for kortslutning eller fugt. Alternativt kan stik sæt ind i passende hussystemer eller anvendes sammen med isolerende hætter.
• Velegnet til tilslutning af relæer, sikringsblokke, stikstrips og standard 6,3 mm hulmontage på motorcykelkomponenter.

Kompatibilitet og anvendelsesområde
Fladstikkets dimensioner (6,3 mm) følger almindelig standard for spadestik og er kompatibel med tilsvarende 6,3 mm hun-kontakter og terminalblokke. Produktet er særligt relevant for mekanikere og erfarne motorcykelejere, som håndterer reparation og vedligeholdelse af ledningsnet, montering af tilbehør eller udskiftning af stikforbindelser.

Teknisk reference
MPN: 158.02.92. Brand: JMP. GTIN: 4043981274998. De tekniske data angiver, at forbindelsen ikke er isoleret, ikke egner sig til lodning og ikke er beregnet til at blive leveret med krympeflex.

Bemærkninger

• Produktet leveres i en pakke med flere stk. Antal i emballage kan variere — check leverandørens angivelse ved køb for præcist antal.
• Ved arbejde på køretøjets elektriske system anbefales afbrydelse af batteriforbindelse og korrekt sikring mod kortslutning under montagen.
