Fladstik 0,5-1,5 2,8 mm JMP Pakke 5ST /785

Isoleret fladstik (han) 2,8 mm til kabeltværsnit 0,5–1,5 mm² — JMP

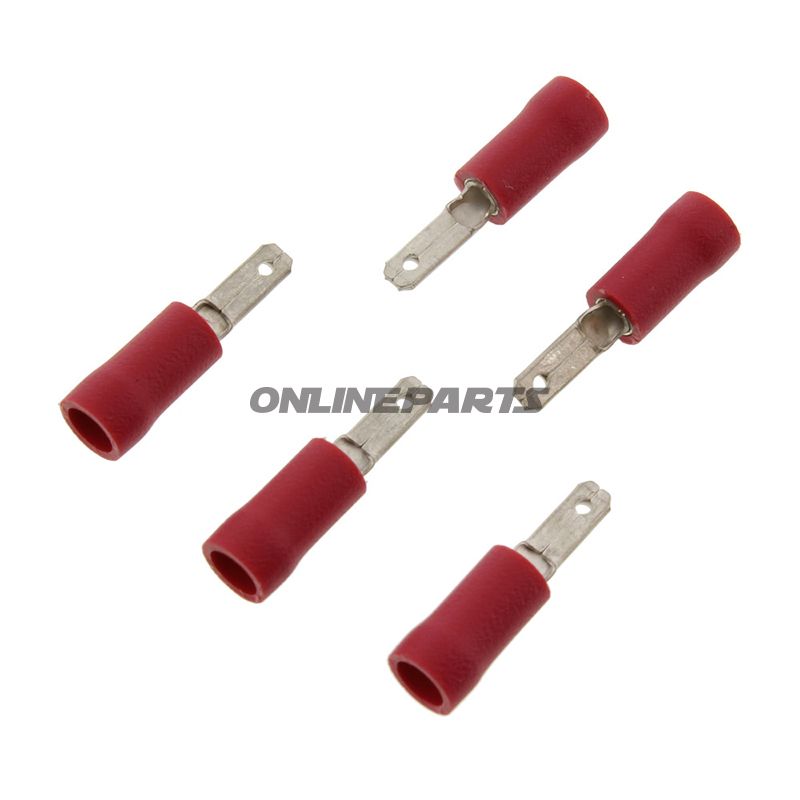

Produktoversigt: Dette isolerede fladstik fra JMP (GTIN: 4043981274875, MPN: 158.02.79) er en enkeltpolet han-kontakt med en flad kontaktbredde på 2,8 mm og tykkelse 0,8 mm. Stikket er udført med integreret isolering og er farvemarkeret rødt for nem identifikation i ledningsnet.

Funktion og anvendelse

Fladstikket bruges til hurtige, aftagelige elektriske forbindelser i køretøjer og apparater, hvor man har behov for en robust mekanisk og elektrisk forbindelse uden lodning. Det er designet til at skubbes på en tilsvarende hun-kontakt (bøsning) med matchende 2,8 mm bredde. Typiske anvendelser omfatter ledningssamlinger i motorcykler, tilbehørskabler, signal- og strømkredse hvor enkeltpolet forbindelse er tilstrækkelig.

Materialevalg og egenskaber

• Kontaktmateriale: Metalkontakt (typisk tinpladeret kobberlegering) for god elektrisk ledningsevne og korrosionsbestandighed.
• Isolering: Integreret plastisolation omkring bagenden af stikket, udført i isolerende materiale modstandsdygtigt over for olie og almindelige driftsbetingelser.
• Temperaturbestandighed: Oplyst ned til -75 °C for anvendelse i kolde miljøer; normale maksimumtemperaturer afhænger af det anvendte kabel og omgivende forhold.
• Overflade og mekanik: Flad kontaktform og dimensionering (2,8 x 0,8 mm) sikrer stabil mekanisk fastholdelse i matchende hun-kontakter uden krav om lodning.

Tekniske detaljer

• Type: Han-fladstik (Spade connector male)
• Bredde x tykkelse: 2,8 x 0,8 mm
• Kabeltværsnit: 0,5–1,5 mm²
• Poler: 1
• Isoleret: Ja
• Lodning: Nej (beregnet til krimp eller gennemskubning)
• Varme/rørsammentrækning: Ikke inkluderet

Kompatibilitet og montering

Stikket passer til standard 2,8 mm fladbøsninger/hun-kontakter. For korrekt installation krimps forbindelsen til den blottede leder ved hjælp af en passende krimptang beregnet til isolerede fladstik på det angivne kabeltværsnit. Sørg for at krimpen er mekanisk fast og elektrisk lavohmig; anvend passende kontakter i samme dimension og tolerancer for at undgå løse forbindelser eller øget overgangsmodstand.

Sikkerhed og drift

Brug kun på ledninger inden for det specificerede tværsnit (0,5–1,5 mm²). Undgå at overskride den strøm- og temperaturbelastning, som ledning og samlede krets kræver. Da produktet ikke leveres med krympeflex eller ekstra kapsling, bør udsatte samlinger sikres mod fugt, vibration og korrosion efter behov (f.eks. med krympeflex eller forseglingsmidler) i krævende miljøer.

Identifikation

Produktet sælges under brandet JMP og kan findes ved producentens MPN 158.02.79. GTIN 4043981274875 kan anvendes til entydig vareidentifikation i indkøbssystemer og reservedelslister.

Bemærk: Beskrivelsen angiver tekniske parametre og anvendelsesområder; vælg matchende hun-kontakt og passende monteringsmetode for at sikre korrekt funktion i dit system.
