Fladstik 0,5-1,5 4,8 mm JMP Pakke 100 stykker

Fladstik 4,8 mm (isolert) til ledning 0,5–1,5 mm² — JMP (MPN 158.07.87, GTIN 4043981349306)

Produktoversigt

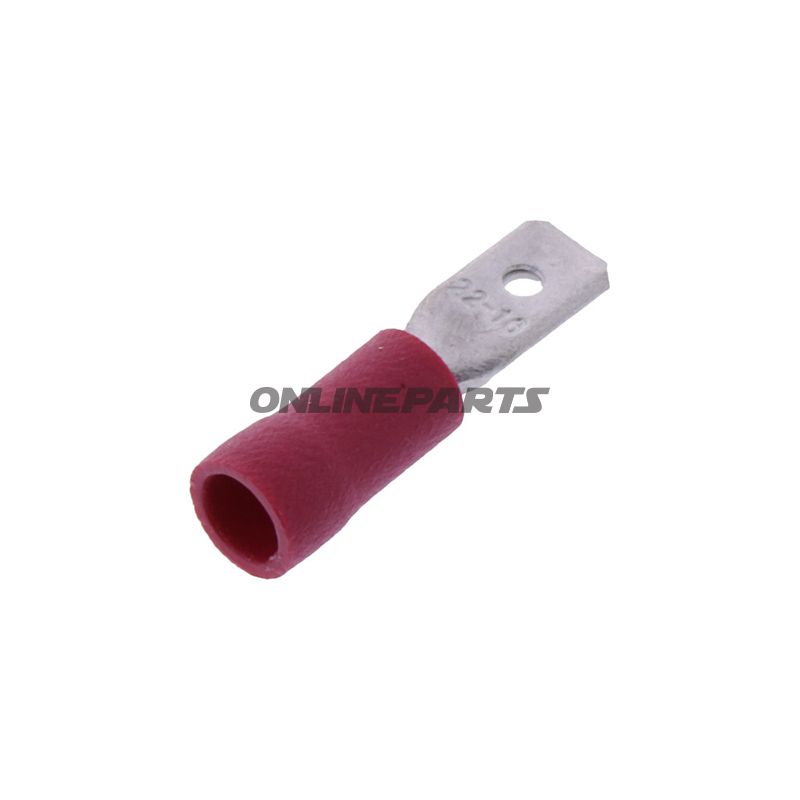

Dette er et isoleret hankon­takt-fladstik fra JMP, MPN 158.07.87, beregnet til hurtig og sikker tilslutning i kredsløb hvor en 4,8 mm fladterminal kræves. GTIN 4043981349306 angiver den nøjagtige artikelidentifikation for transport og lagerstyring.

Funktion og anvendelse
Fladstikket er udført som en enkel pol hankontakt (male spade) designet til at skubbes direkte ind i matchende hun-konnektor eller kabelsko. Det bruges typisk til forbindelse mellem ledninger og stik, relæer, sikringsholdere eller til hurtige af- og påkoblinger i motorrum, på elpaneler og i andre tekniske installationer, hvor plads og hurtig adgang er relevant. Da stikket er isoleret, reduceres risikoen for kortslutning ved tætliggende metaldele.

Materialer og konstruktion
JMP-fladstikket har en metalleder formet som en 4,8 mm bred fladkontakt, med en isolerende kapsling omkring lederens bagende. Isoleringen beskytter forbindelsen mekanisk og elektrisk samt giver et greb ved montering. Produktdata angiver, at forbindelsen ikke er beregnet til lodning og at der ikke medfølger krympeflex. Temperaturmodstanden er angivet ned til -75 °C, hvilket indikerer materialer egnet til lave temperaturer (typisk PVC eller lignende isoleringsplast i denne type).

• Ledningstværsnit: 0,5–1,5 mm²
• Bredde x tykkelse (lederkontakt): 6,8 x 0,8 mm
• Passer til: 4,8 mm fladterminal
• Antal poler: 1 (enkeltkontakt)
• Isoleret: Ja
• Kan loddes: Nej
• Varmekrymp: Ikke inkluderet
• Temperaturområde (angivet): ned til -75 °C
• Farve: Rød

Kompatibilitet og installation
Produktets dimensioner gør det velegnet til standard 4,8 mm hun-stik og terminalblokke. For korrekt montage krimpes lederenden ind i metalflangen med passende krimpeværktøj for 0,5–1,5 mm² ledninger. Sørg for at krimpekvaliteten kontrolleres visuelt og mekanisk (trækprøve) for at sikre lav overgangsmodstand og pålidelig kontakt. Da forbindelsen ikke er beregnet til lodning, bør lodning undgås for ikke at beskadige isoleringen eller ændre mekaniske egenskaber.

Praktiske bemærkninger til fagfolk
Ved valg af farve (rød) følger den konventionelle farvekodning for mindre tværsnit; vær opmærksom på at farve alene ikke erstatter korrekt mærkning af kredsløb. Temperaturangivelsen og den isolerede udførelse gør stikket anvendeligt i flere miljøer, men ved permanente installationer eller høje vibrationsniveauer bør supplerende mekanisk fiksering eller låseanordning overvejes. GTIN 4043981349306 og MPN 158.07.87 kan bruges ved bestilling for at sikre, at den korrekte JMP-variant leveres.

Tekniske data (sammenfatning)
Spadekontakt (hankontakt), 4,8 mm egnet, isoleret, for ledningsarealer 0,5–1,5 mm², bredde/thickness 6,8 x 0,8 mm, enkeltpol, ikke egnet til lodning, ingen varmekrymp medfølger, farve rød. Brand: JMP. GTIN: 4043981349306. MPN: 158.07.87.
