Fladstik 1,5-2,5 6,3 mm JMP Pakke 5 stk

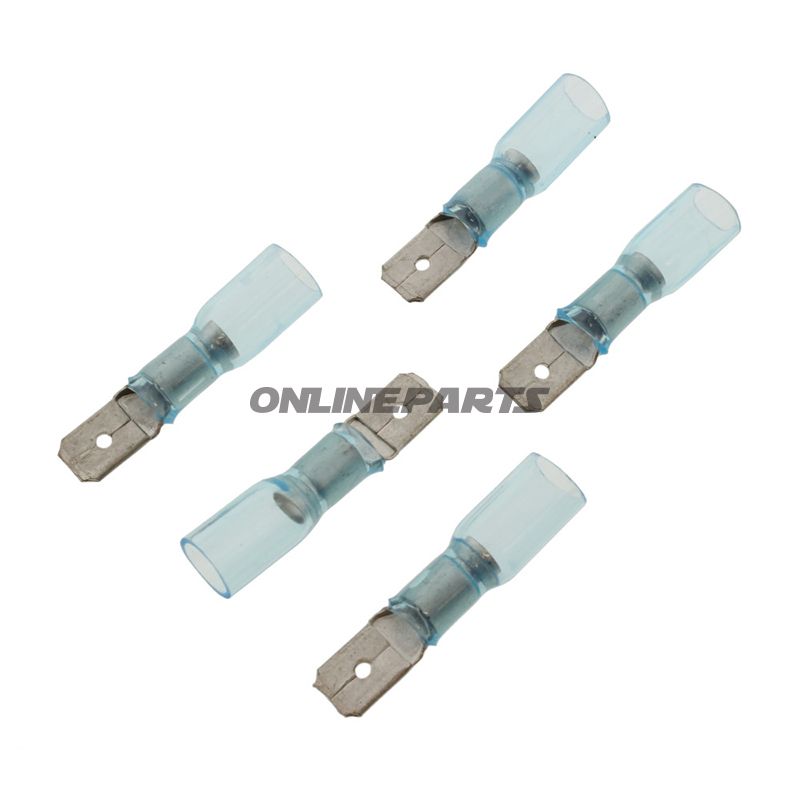

Fladstik (han) 6,3 mm med varmekrympeslange til 1,5–2,5 mm² ledninger

Produkt: JMP fladstik han med isolering og integreret varmekrympeslange. Bruges til elektriske forbindelser hvor en 6,3 mm fladstikforbindelse er standard, f.eks. stik og terminaler på motorcykler, tilbehør eller løse komponenter.

Identifikation: Dette produkt leveres af JMP (MPN: 158.02.05). GTIN/varenummer: 4043981274196.

• Funktion: Skaber en pålidelig, aftagelig elektrisk forbindelse ved at føre en afisoleret leder ind i metalterminalen og krympe kontakten mekanisk omkring lederens ledere. Den medfølgende varmekrympeslange forsegler og beskytter forbindelsen mod fugt og vibrationer efter krympning og opvarmning.
• Anvendelsesområde: Beregnet til brug hvor 6,3 mm fladstik (han) passer i modpartens hun-skinne eller terminal. Velegnet til motorcykler, små motorkøretøjer og elektrisk tilbehør, hvor plads og hurtig af- og påmontering er nødvendig.
• Ledningstværsnit: Egnet til ledninger fra 1,5 mm² op til 2,5 mm².
• Dimensioner: Kontaktens blad: 6,3 mm i bredde × 0,8 mm i tykkelse.
• Isolering og tætning: Forbindelsen er isoleret og har en integreret varmekrympeslange, som ved opvarmning trækker sig sammen og danner en tæt, mekanisk beskyttelse mod korrosion og mekanisk slitage.

Materialevalg og egenskaber

• Kontaktmateriale: Metallegering beregnet til godt elektrisk kontakttryk og lav overgangsmodstand (typisk tinbelagt kobber eller lignende—JMPs terminaldesign fokuserer på kombinationen af ledningsevne og mekanisk styrke).
• Isolering: Plast/termoplastisk materiale egnet til elektrisk isolation. Den medfølgende varmekrympeslange er beregnet til at smyge tæt om leder og terminal efter opvarmning og reducerer indtrængning af fugt.
• Temperaturbestandighed: Angivet modstand til lave temperaturer (tekniske data angiver -125 °C som reference for materialets lave temperaturmodstand); i praksis skal man altid overveje maksimal driftstemperatur i applikationen.

Tekniske data (udvalgte)

• Type: Fladstik (han, spade connector male)
• Passer til: 6,3 mm
• Ledningstværsnit: 1,5–2,5 mm²
• Antal poler: 1
• Svejste/loddet forbindelser: Ikke beregnet til lodning
• Isoleret: Ja
• Varmekrympeslange: Ja

Praktiske overvejelser for montør

• Krymp korrekt: Brug en egnet varmekrympningspistol eller varmepistol for at opnå korrekt sammentrækning af krympeslangen og tætning mod fugt.
• Strip-længde og krympestyrke: Sørg for passende afisolering så metaltrådene indføres fuldt i terminalens krimpeområde for optimal mekanisk og elektrisk forbindelse.
• Kompatibilitet: Passer til standard 6,3 mm hun-modstykker og bør vælges når ledningstværsnittet ligger inden for 1,5–2,5 mm².
• Mærkning: Mærkningen JMP, MPN 158.02.05 og GTIN 4043981274196 kan anvendes ved reservedelsidentifikation og bestilling.

Bemærk: Pakningen angives som en normal salgsenhed; tekniske data bør altid kontrolleres mod det konkrete materialevalg og driftstemperatur i din installation før montering.
