Fladstik 1.0-2.5 6.3 mm JMP Pakke 25 stykker

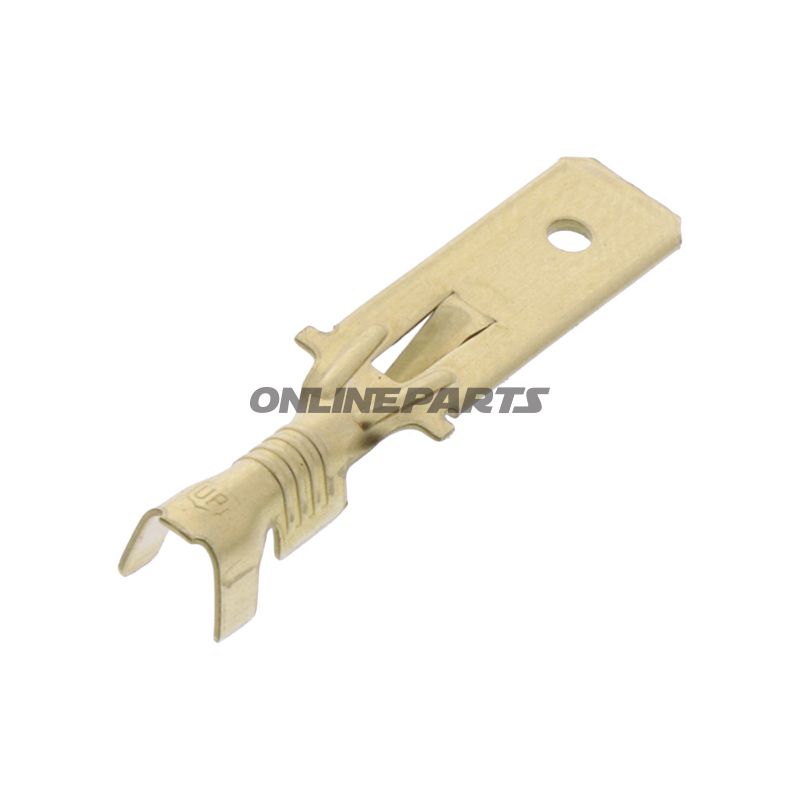

Uisoleret fladstik (han), 6,3 x 0,8 mm – til kabeltværsnit 1,0–2,5 mm²

Produkt: JMP uisoleret fladstik (han). Dette klik- og pressekontaktstik er beregnet til elektriske forbindelser, hvor en standard 6,3 mm fladstik-tilkobling nødvendiggøres, fx på stikdåser, relæer eller kabelender i motorcykelinstallationer og mindre kredsløb.

Funktion: Fladstikket fungerer som en mekanisk og elektrisk forbindelsesled mellem en tilsvarende hunstik- eller kabelsamling. Den flade 6,3 mm dimension sikrer god overfladekontakt og lav overgangsmodstand ved korrekt crimpning. Uisoleret udførelse betyder, at kontaktområdet er åbent metal — velegnet hvor plads eller temperaturforhold gør isolering uhensigtsmæssig, og hvor efterfølgende beskyttelse (krympeflex eller tape) kan anvendes efter behov.

Materiale og egenskaber

• Udført i metal med god elektrisk ledningsevne (kobberlegering eller lignende pladeret materiale, som typisk anvendes i denne type stik) for at minimere spændingsfald.
• Uisoleret design: ingen plast- eller gummibelægning på kontaktfladen; dette giver bedre varmespredning men kræver korrekt mekanisk fiksering og evt. efterbehandling for korrosionsbeskyttelse i udsatte miljøer.
• Egnet til kabeltværsnit fra 1,0 mm² til 2,5 mm²; tykkelse/bredde på bladet er 0,8 x 6,3 mm, hvilket svarer til standard 6,3 mm fladstik (ofte omtalt som 6.3 mm spade).
• Ikke beregnet til loddede forbindelser eller med varme-skrumpe-manchetter; produktet er ikke isoleret og leveres uden krympemanchet.

Tekniske detaljer og anvendelse

• Type: Han (spade connector male) med 1 pol.
• Dimension: 6,3 mm bredde x 0,8 mm tykkelse.
• Kabeltværsnit: min. 1,0 mm² – maks. 2,5 mm².
• Svejsning/lodning: ikke påkrævet og ikke anbefalet som fast fremgangsmåde; forbindelsen etableres primært ved korrekt afisoleret kabel og crimpværktøj.
• Antal poler: 1.

Kompatibilitet: Passer til standard 6,3 mm hunsskarv/terminal. Velegnet til elektriske installationer i motorcykler, små køretøjer, instrumentpaneler og generelle reparationsopgaver, hvor uisolerede fladstik anvendes.

Montering: Brug korrekt størrelse crimpværktøj til elektriske terminaler for at sikre mekanisk styrke og lav elektrisk modstand. Efter crimpning kan en kortvarig kontrol med fasthedstest og elektrisk kontinuitet anbefales. I korrosive atmosfærer bør overfladen beskyttes med egnet forsegling eller monteres i lukkede stikforbindelser.

Identifikation: Produktet markedsføres af JMP og har producentens varenummer (MPN) 158.08.76. GTIN for varen er 4043981350203, hvilket kan benyttes til lager- og bestillingskontrol.

Anmærkninger: Beskrivelsen stammer fra JMPs tekniske specifikationer for uisolerede fladstik, type 6,3 mm. Fordi produktet er uisoleret, bør monterings- og efterbehandlingsvalg tilpasses driftssituationen (vibration, fugt, temperatur) for at sikre langtidsholdbar forbindelse.
