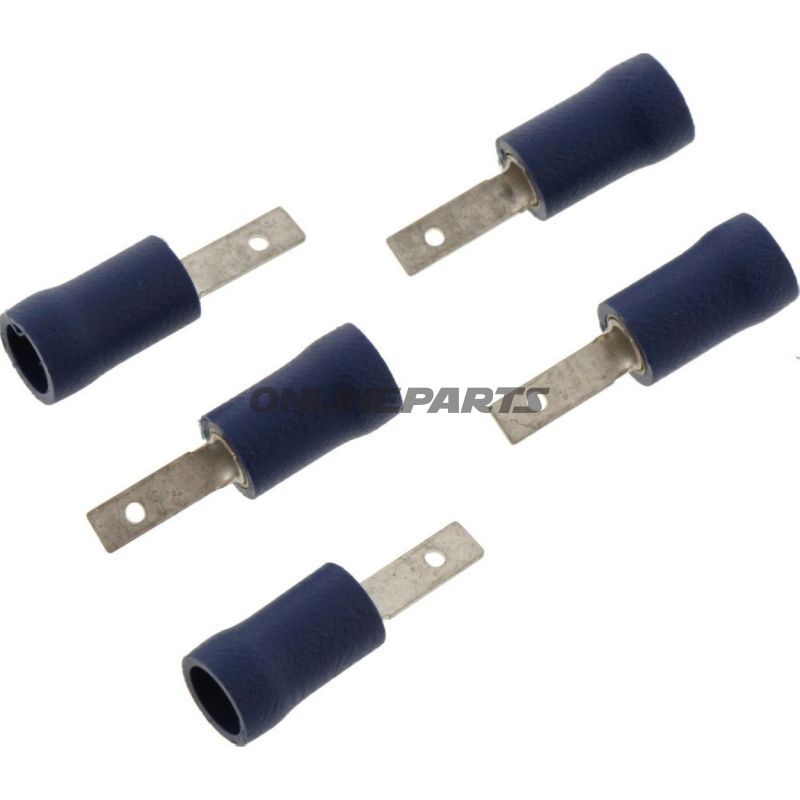

Flad stik 1,5-2,5 2,8 mm JMP pakke 5 stykker

Fladt isoleret spadestik (han) 2,8 mm til kabel 1,5–2,5 mm² — JMP (MPN: 158.02.76)

Produktoversigt: Dette er et fladt isoleret spadestik (han) fra JMP, beregnet til ledningstværsnit mellem 1,5 og 2,5 mm² og med kontaktbredde 2,8 mm og tykkelse 0,5 mm. GTIN for varen er 4043981274844 og producentens artikelnummer (MPN) er 158.02.76.

Funktion og anvendelse: Spadestikket anvendes til hurtige, af- og på-montering af elektriske forbindelser, typisk i elektriske kredsløb på motorcykler, maskiner og andre køretøjer eller udstyr hvor en formstabil, aftagelig forbindelse er ønskelig. Designet til ét pol-forbindelse giver en simpel metode til at forbinde ledere med 2,8 mm saddel/tilslutningsbredde i stik- eller klemfelt.

• Type: Hanspadestik (spade connector male).
• Antal poler: 1.
• Passer til terminalbredde: 2,8 mm.
• Ledningsområde: 1,5–2,5 mm².
• Isoleret: Ja — isolationen reducerer risiko for kortslutning og mekanisk slitage.

Materialevalg og egenskaber: Kontaktdelen er udført i metal egnet til mekanisk klip- eller krimp-forbindelse (ikke beregnet til lodning). Isolationskappen er fremstillet af et plastmateriale med god elektrisk isolation og moderat varmebestandighed. Temperaturmodstanden angives til -75 °C (oplysningen angiver resistens mod lave temperaturer; driftsegenskaber ved høje temperaturer afhænger af det anvendte isolationsmateriale og installationsomgivelser).

Den flade form og 2,8 mm bredde sikrer stabil kontakt i standard spade-/saddelterminaler. Fordelen ved isolerede terminaler er beskyttelse mod utilsigtet berøring og forbedret mekanisk støtte ved kabelendens overgang til metalkontakten, hvilket mindsker stress på kabelskoen ved vibrationer — relevant for motorcykelbrug.

Montering og kompatibilitet: Terminalen er beregnet til crimp-/presmontering på blottet kabel; krimpning bør udføres med passende værktøj for at sikre korrekt mekanisk og elektrisk forbindelse. Spadestikket er ikke designet til loddede forbindelser, og der er ingen krympeflex/varmeslanger inkluderet.

• Anbefalet kabeltværsnit: 1,5–2,5 mm².
• Kontaktmål: 2,8 x 0,5 mm (bredde x tykkelse).
• Farve: blå (typisk indikering af ledningsområde i farvekodede terminalserier).

Sikkerhed og praktiske bemærkninger: Sørg for at strippe lederlængden korrekt og bruge et kvalitets krimpeværktøj til at opnå god elektrisk kontakt og mekanisk fastholdelse. Kontroller montage efter krimpning for at undgå løse forbindelser, især ved applikationer med vibration eller bevægelse. Produktet er enkeltpoligt og derfor velegnet til tilslutning af enkelte ledere i sikringspaneler, relæer og terminalblokke hvor 2,8 mm flade kontakter accepteres.

Producentoplysninger: JMP er angivet som brand, og varen identificeres med MPN 158.02.76 samt GTIN 4043981274844, hvilket kan anvendes ved søgning efter tekniske data eller reservedelsreference.

Tekniske data (kort):

• Type: Spadestik (han)
• Terminalbredde: 2,8 mm
• Ledningsområde: 1,5–2,5 mm²
• Isoleret: Ja
• Svejsning/lodning: Nej (ikke beregnet til lodning)
• Varme-/krympeslange: Ikke inkluderet
• Temperaturmodstand (angivet): -75 °C
