Fladstik 1,5-2,5 6,3 mm JMP Pakke 5ST /788

Isoleret fladstik (han) 6,3 x 0,8 mm til kabeltværsnit 1,5–2,5 mm² — JMP (MPN 158.02.86)

Produktoversigt

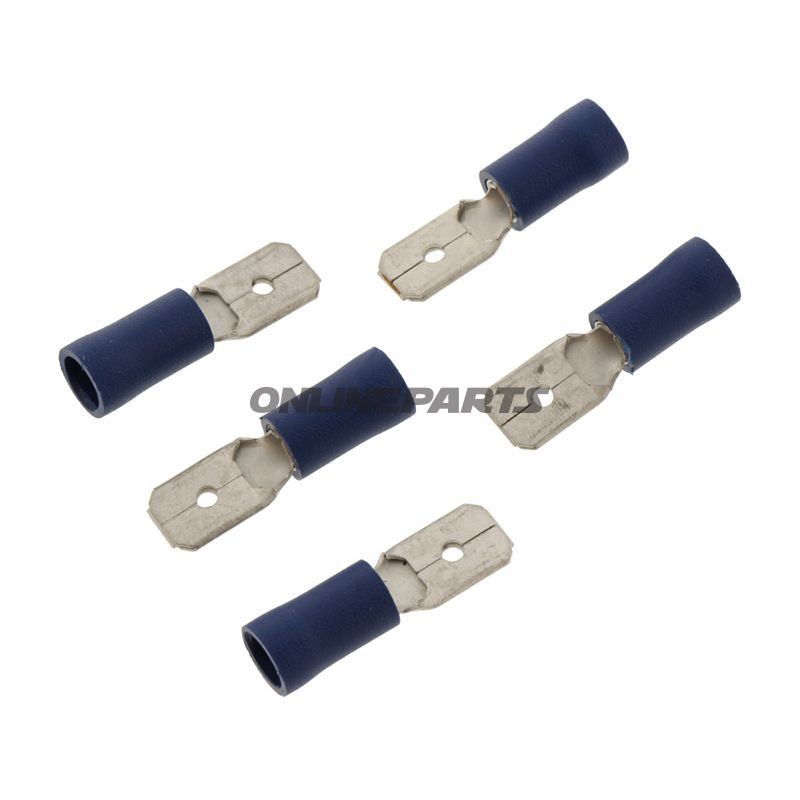

Dette er et isoleret fladstik (han) fra JMP beregnet til elektriske forbindelser på motorcykler og i køretøjsinstallationer, hvor en 6,3 mm fladstikforbindelse benyttes. Produktet markeres af fabriksbetegnelsen MPN 158.02.86 og kan entydigt identificeres via GTIN 4043981274936. Farven er blå, og konstruktionen er beregnet til kabeltværsnit mellem 1,5 og 2,5 mm².

Funktion og anvendelse
Fladstikket benyttes til hurtige, demonterbare elektriske forbindelser, typisk mellem ledninger og komponenter med modstykke (hun-kontakt) eller på stikblokke. Den flade kontaktform (6,3 x 0,8 mm) sikrer stor kontaktflade og mekanisk stabilitet ved vibrationer, hvilket er relevant ved motordrevne køretøjer. Stikket er isoleret, så det reducerer risiko for kortslutning ved tæt monterede kredsløb.

Materiale og egenskaber

• Kontaktmateriale: Metallisk leder (typisk tinbelagt kobber eller lignende legering) for god elektrisk ledningsevne og korrosionsmodstand.
• Isolering: Plastisk isoleringsmanchet i blå farve, der giver elektrisk isolation og beskytter mod mekanisk slitage.
• Mål: Bredde x tykkelse 6,3 x 0,8 mm; beregnet for én pol/ledning.
• Temperaturbestandighed: Angivet modstand ned til -75 °C (angivelsen beskriver lavtemperaturegenskab, ikke nødvendigvis maksimal driftstemperatur ved belastning).
• Svejsede/­loddede forbindelser: Produktet er ikke designet til lodning; forbindelse opnås ved klemning/krimpning.

Tekniske detaljer

• Type: Han-fladstik (spade connector male)
• Egnet for fladstikstørrelse: 6,3 mm
• Kabeltværsnit: 1,5–2,5 mm²
• Isoleret: Ja
• Antal poler: 1
• Heat-shrink: Ikke inkluderet

Praktiske bemærkninger for montage

• Monteres med passende letkraft- eller tungkraft-crimpværktøj afhængig af ledningstype for at sikre korrekt mekanisk og elektrisk forbindelse.
• Kontroller at den valgte kabeldimension ligger inden for 1,5–2,5 mm² for at undgå dårlig crimp eller overophedning ved belastning.
• Da produktet leveres isoleret, er ekstra krympeflex kun nødvendig ved særligt udsatte installationer eller for ekstra mekanisk beskyttelse.

Kompatibilitet og anvendelsesområder
Fladstikket passer til standard 6,3 mm hun-fladstik og anvendes almindeligt i motorcykel-el, relæ- og sikringsbokse, instrumentpaneler og generelle lavspændingsinstallationer i køretøjer. JMP-brandets betegnelse (MPN 158.02.86) og GTIN 4043981274936 kan bruges til entydig identifikation ved valg af reservedele eller dokumentation.

Vigtige forbehold
Produktet er beregnet til mekanisk crimpforbindelse og ikke til lodning. Vurder altid strømkrav og driftstemperatur i det konkrete kredsløb ved valg af stik og kabeltværsnit.
