Flad stik skruelig M5 JMP Pakke 5 stykker

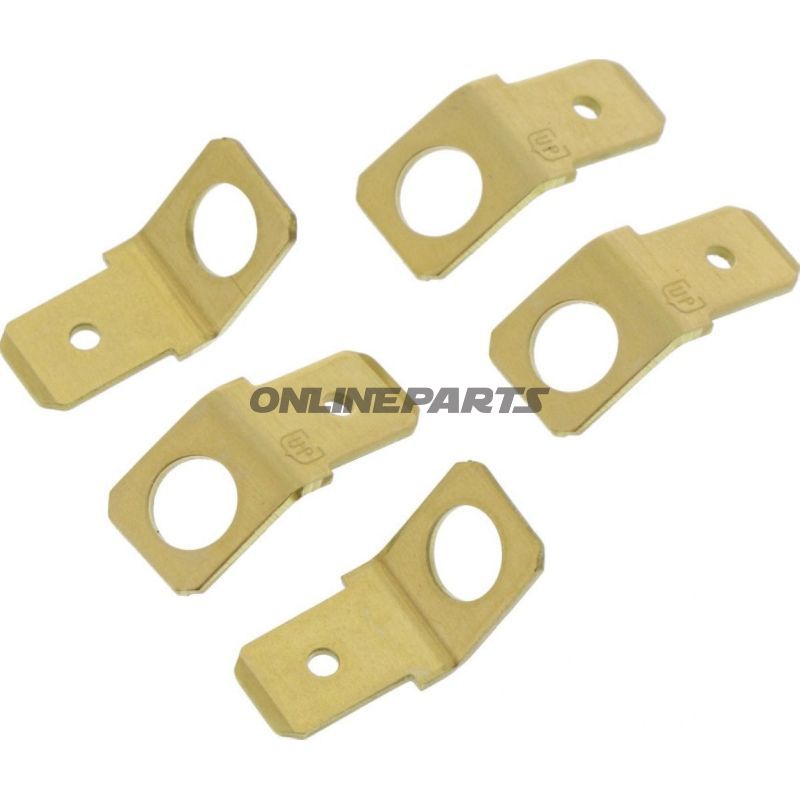

Vinklet, uisoleret fladstik til skrueforbindelse (M5) — JMP

Produkt: Vinklet, uisoleret fladstik til skrueforbindelse fra JMP (GTIN: 4043981278422, MPN: 158.06.45). Disse stikkere er beregnet som enkeltpolet ledningsforbindelse til applikationer, hvor plads og vinkel på forbindelsen er væsentlig for installationen.

Funktion og anvendelse

• Fladstikket anvendes til mekanisk og elektrisk forbindelse mellem ledninger og komponenter, typisk ved indsættelse i matchende 6,3 mm kvindelige fladstik eller klemmer.
• Den 45° vinkel giver forbedret adgang i trange rum eller hvor lige indstik ville kollidere med kabinetter, rammer eller andre komponenter.
• Uisoleret design betyder, at stikket ikke har plastisk isolering omkring metaldelen — velegnet hvor isolering håndteres af kabelrør, samlebokse eller hvor der er behov for lav profil og god varmeafledning.

Materialer og konstruktion

• Kontaktfladen er udført i metal egnet til elektriske forbindelser med dimensioner 6,3 × 0,8 mm (fladstikprofil) og indsatsskivediameter cirka Ø 5,2 mm til skrueforbindelse M5.
• Konstruktionen er mekanisk udformet til at blive fastholdt ved skrue (M5) uden krav om lodning. Tabellen med tekniske data angiver, at produktet ikke er beregnet til loddeforbindelser.
• Uisoleret metal giver lav elektrisk modstand og god kontaktflade, men kræver korrekt monteringsmiljø og håndtering for at undgå kortslutninger eller korrosion i aggressive omgivelser.

Tekniske egenskaber

• Type: Piggyback / Multi-way connector (enkeltpolet udførelse).
• Egnet for: 6,3 mm fladstik; fastgøres med M5 skrue.
• Antal poler: 1 pole.
• Lodning: Ikke beregnet til loddeforbindelser.
• Isolering: Nej — uisoleret udførelse.
• Vinkel: 45° for bedre adgang i begrænsede rum.

Praktiske overvejelser ved montage

• Sørg for korrekt mekanisk fastholdelse ved M5-skruen og anvend passende moment for at undgå deformation af kontaktfladen.
• Da stikket er uisoleret, bør monteringsstedet beskytte mod utilsigtet berøring, kortslutning og fugt. Anvend eventuelt krympeflex eller isolerende kappe i efterbehandlingen, hvis monteringsforholdet kræver det.
• Kontroller kompatibilitet med den kvindelige modpart (6,3 × 0,8 mm) for at sikre korrekt fit og elektrisk kontakt.

Kompatibilitet og anvendelsesområder

• Velegnet til elektriske installationer på køretøjer, maskiner og elektroniske kabineter hvor plads og vinkel er kritisk.
• Bruges ofte i servicemiljøer og reparationer, hvor en fast, mekanisk forbindelse ønskes uden lødning.
• Passer til systemer der kræver single-pole forbindelser eller hvor piggyback/multi-way konfigurationer etableres ved hjælp af tilsvarende modparter.

Yderligere information

Brand: JMP. Produktets identifikatorer er GTIN 4043981278422 og producentdelen MPN 158.06.45, som kan anvendes ved indkøb eller ved søgning efter reservedel og kompatibilitet.
