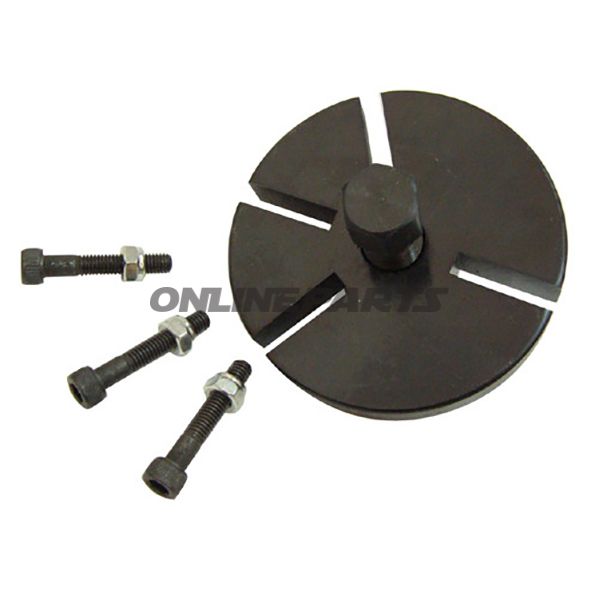

Abzieherplade Sæt JMP

Indvendig aftrækkerplade til svinghjul og generator, diameter 90 mm

Denne aftrækkerplade fra JMP (GTIN 4043981036268, MPN 722.47.51) er designet til fjernelse af rotorer og svinghjul, hvor man har behov for en intern (indvendig) aftrækning med centreret boltforbindelse. Produktet er fremstillet til mekanikere og motorcykelejere, der ønsker et præcist, mekanisk værktøj til skånsom adskillelse af komponenter på motorens rotor-/svinghjulsakse.

Funktion

• Aftrækkerpladen anvendes som intern puller: pladen spændes indad mod rotorens indvendige flanger, og den centrale bolt trækkes udad for at løsne rotor/svinghjul fra akslen.
• Tre justerbare bolte (M6 x 1,0 x 40 mm) fordeler trækkraften jævnt og reducerer risikoen for skæv belastning eller skader på rotorens indvendige flanger.
• Den centrale bolt fungerer som drivpunkt og betjenes typisk med sekskant-indvendig nøgle (imbus), hvilket giver god adgang og kontrol ved aftrækningen.

Materialevalg og egenskaber

• Pladen og boltene er udført i varmebehandlet stål for at modstå vridning og trykbelastning under aftrækning. Materialet er valgt for at sikre dimensionel stabilitet og lang holdbarhed ved gentagen brug.
• Gængerne er M6 x 1,0 højrekølgende, som giver almindelig kompatibilitet med standardaftræksskrueopsætninger på motorcykelrotorer.
• Overfladerne er typisk korrosionsbeskyttede (fx fosfateret eller lak), hvilket mindsker risiko for fastsiddende dele efter opbevaring i værkstedsmiljøer.

Tekniske data og kompatibilitet

• Type: Intern aftrækker (internal puller).
• Gevind: M6 x 1,0 højregevind.
• Drive type: Sekskant (imbus) til centralbolt.
• Diameter plade: 90 mm - denne dimension angiver aftrækkerpladens ydre rækkevidde og bestemmer, hvilke rotorer den passer til afhængigt af indvendig flangegeometri.
• Brug: Primært til rotor/svinghjul på motorcykler og lignende småmotorapplikationer.
• Producent: JMP (MPN 722.47.51, GTIN 4043981036268).

Anvendelsestips og begrænsninger

• Mål rotorens indvendige flangeafstand og -hulmønster før brug for at sikre, at 90 mm pladediagonale og tre M6 monteringspunkter kan anvendes korrekt.
• Anvend passende centrermetode ved montering af pladen for at undgå excentrisk træk, som kan beskadige kile- eller tapforbindelser.
• Brug korrekt dimensioneret imbusnøgle til centralbolten og undgå overdreven moment; brug eventuelt momentstyret værktøj eller stødværktøj med forsigtighed ved fastsiddende rotorer.
• Pladen er beregnet til intern aftrækning; den kan ikke erstatte eksterne trækstempler ved rotorgeometrier, der kræver ydre greb.

Yderligere oplysninger

JMP's aftrækkerplade leveres under producentbetegnelsen JMP og identificeres med MPN 722.47.51 og GTIN 4043981036268. Den tekniske konstruktion — tre justerbare M6 bolte og en central M6-trækkende bolt — gør værktøjet velegnet til præcist, internt aftræk af rotorer op til den givne pladediameter. For brug på specifikke motorcykelmodeller anbefales kontrol af rotorens mål og boltplacering før arbejde.
