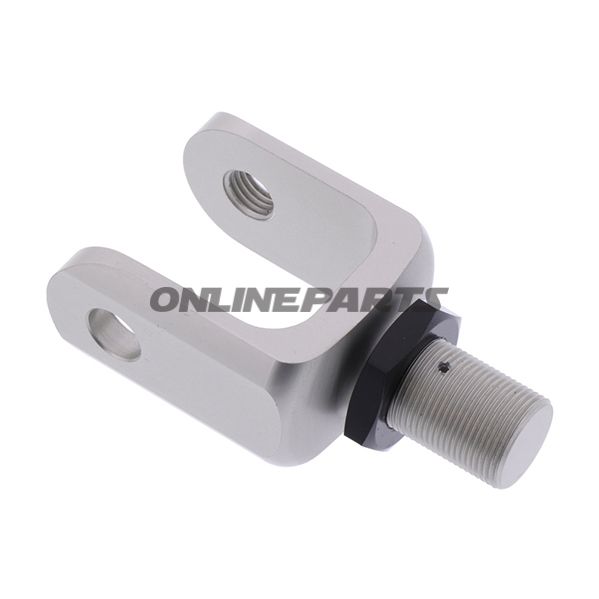

Gaffel 30 mm YSS 30X28X63XM10 / M16X1

Gaffel til forgaffelstivere 30 mm – YSS 30X28X63XM10 / M16X1

Produktoversigt: Denne gaffel fra YSS (MPN: 789.17.20, GTIN: 2B91-021-92) er designet til brug på YSS-stivere med længdejustering og fungerer som forbindelsesled mellem gaflen og gevindstiften på forgaffelens øverste eller nederste beslag afhængigt af applikation. Den er fremstillet med præcise dimensioner for at sikre korrekt pasform og funktion i justerbare støddæmper-/forgaffelmonteringer.

Funktion:

• Overfører belastning fra forgaflen til stiveren via et gevindet forbindelsespunkt.
• Muliggør bevægelse og drejning omkring bøsningen, samtidig med at den fastholder aksial position via gevindstiften.
• Anvendes kun på YSS-dæmpere/stivere som har længdejustering – ikke egnet til faste (ujusterede) stag.

Dimensioner og mekaniske detaljer:

• Indvendig bredde (åbning): 30 mm — passer til gafler/aksler med denne interne bredde.
• Indvendig højde (klarering): 28 mm — angiver pladsen til monterede komponenter og bevægelse.
• Gevind i gaffel: M10 x 1,25 — dette er det indvendige gevind i gaffelens hul hvor en bolt eller skrue fastgøres.
• Total højde fra midterhul til gevindende: 63 mm — relevant ved måling af monteringens fri længde og forbindelse til stiverens gevindstift.
• Gevindstift: M16 x 1,0 — den udvendige gevinddimension som går ind i stiveren/rammen.

Materialevalg og egenskaber:

• YSS-produkter anvender typisk stål eller hærdede legeringer til bærende komponenter for at sikre træk- og skærestyrke. Denne gaffel er udført med tolerancer og overfladebehandling som passer til mekaniske forbindelser i affjedringskomponenter.
• Overfladefinish kan være belægning eller galvanisering for korrosionsbestandighed; det anbefales at kontrollere den faktiske overflade i produktbeskrivelsen ved køb, hvis miljø- eller korrosionsmodstand er kritisk.
• Materiale- og varmebehandling giver stabil pasform og modvirker slør ved korrekt montage og vedligeholdelse.

Kompatibilitet og montage:

• Udformet specifikt til YSS-stivere med længdejustering. Kontroller at din stiver har M16 x 1,0 gevindstift og at gaffelens indvendige bredde og højde (30 x 28 mm) stemmer overens med det eksisterende beslag.
• Gevindet i gafflen er M10 x 1,25; brug passende bolt/skrue med korrekt styrke og moment ved montering.
• Ved udskiftning eller tilpasning bør man kontrollere klaringer og bevægelsesområde for at undgå skæring eller binding under fuld affjedringsbevægelse.

Sikkerhed og vedligeholdelse:

• Kontroller gevind og tæthed regelmæssigt efter montering. Brug anbefalet moment for M10- og M16-forbindelser.
• Undgå overstramning som kan beskadige gevind eller forårsage deformering af gaflen.
• Hold komponenten ren og smurt hvor relevant for at forhindre skæring og korrosion; inspicer for slør eller revner ved service.

Identifikation: Produktet markeres under brandet YSS med artikelnummer (MPN) 789.17.20 og GTIN 2B91-021-92, hvilket kan bruges ved sammenligning af reservedelsnumre og ved bestilling.
