Foldskærm BPW / Peitz / WAP L150X50 / 55 mm

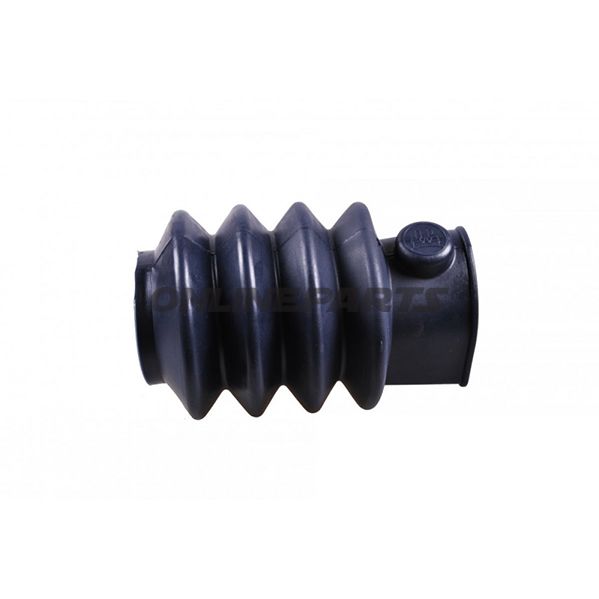

Foldskærm (manchet) til BPW / Peitz / WAP, L150 × Ø50/55 mm

Denne foldskærm (manchet) er designet til påløbsanordninger fra BPW, Peitz og WAP med angivne ZAF-modeller. Produktet fungerer som fleksibel forbindelse og tætning mellem bevægelige dele på påløbsbremsens eller påløbsanordningens mekanik og beskytter mod snavs, fugt og fremmedlegemer samtidig med at det tillader den nødvendige bevægelighed.

Funktion

• Afskærmer og beskytter mekaniske komponenter i påløbsanordningen ved bevægelse og kompression.
• Bevarer tæthed omkring stempler, pinde eller aksler, hvor der er relativ bevægelse mellem indre og ydre komponenter.
• Reducerer indtrængen af støv, vand og partikler, hvilket mindsker slitage og vedligeholdelsesbehov.

Tekniske mål og pasform

• Samlet længde: 150 mm.
• Forreste / bageste åbning: Ø 50 mm / Ø 55 mm.
• Antal folder: 4.
• MPN: 338.14.23 — denne producent-/reservedelebetegnelse bruges ofte ved bestilling og reservedelsidentifikation.
• GTIN: O3.130.09.16.0 — indgår i vareidentifikation og søgning i deleregistre.

Kompatibilitet

• Passer til følgende ZAF-påløbsenheder: ZAF 1.0-2, ZAF 1,5-2, ZAF 2.0-2 og ZAF 2,8-2.
• Udformningen og dimensionerne svarer til standardtilslutningerne på BPW, Peitz og WAP påløbsaggregater, men montagekontrol mod den konkrete enhed anbefales altid før montering.

Materiale og egenskaber

• Manchetter til denne anvendelse er typisk fremstillet af fleksibelt elastomer (gummi eller syntetisk gummi), med fokus på elasticitet og modstandsdygtighed over for olie, vejskemikalier og mekanisk slitage. Materialet er valgt for at opretholde tæthed over gentagne bevægelser og temperaturvariationer.
• Designet med flere folder (4) for at give langslag og jævn fordeling af bøjebelastning uden at overstrække materialet.
• Overflade og geometriske tolerancer er tilpasset til tæt og sikker montering i standardflanger og rørforbindelser på de angivne påløbsenheder.

Montering og vedligeholdelse

• Kontrollér før montering at indvendige og udvendige flanger er fri for skarpe kanter, snavs og korrosion, som kan beskadige manchetten ved indsætning.
• Smør eventuelt monteringsflader let med egnet glidemiddel kompatibelt med elastomeren for at lette montering og undgå indeklemning.
• Inspektion anbefales ved servicetjek for at sikre at folder ikke er revnede eller overstrakte, hvilket vil påvirke tætningsfunktionen.

Bemærkninger

• Produktbetegnelsen i tekniske optegnelser: Foldskærm BPW / Peitz / WAP L150X50 / 55 mm.
• Mærke er ikke angivet i de leverede data; anvend MPN 338.14.23 og GTIN O3.130.09.16.0 ved forespørgsler eller bestillinger for entydig identifikation.
• Pakningsenhed er normalt 1, men kontroller leverandørens oplysning ved ordre for at undgå misforståelser om emballage.
