Fortandhjul 13 tænder, dele 520 grov tandet 6 indvendig diameter 17/20

Fortandhjul 13 tænder til 520-kæde, grov tandning, indv. diameter 17–20 mm

Produktoversigt: Dette fortandhjul fra JT Sprockets (MPN: 726.00.47, GTIN: 824225200447) er et 13-tands drevtilbehør beregnet til 520-kæder med grov tandning. Det er fremstillet og kontrolleret efter JT Sprockets' standarder og målrettet mekanikere og erfarne motorcykelejere, der har behov for præcise dimensioner og pålidelig mekanisk pasform.

Funktion og anvendelse

Fortandhjulet overfører drejningsmoment fra motorens udgående aksel til kæden og videre til baghjulet. Med 13 tænder og pitch 520 er det designet til standard 520-kædegeometri og bruges som et motorgear (drevet tandhjul) i en række motorcykler, hvor der kræves en stor spline-montering. Konstruktionens indvendige diameter spænder 17–20 mm, hvilket tillader tilpasning til små variationer i akselmål inden for denne toleranceramme.

Materialer og fremstillingsproces

JT Sprockets fremstiller tandhjul ved drejning, fræsning og boring, efterfulgt af varmebehandling og manuel endekontrol. Denne fremgangsmåde reducerer tolerancer og sikrer et ensartet tandprofil. Materialeangivelse er ikke specificeret i produktdataene, men produktionsprocessen og varmebehandlingen indikerer anvendelse af hærdet stål beregnet til slidstyrke og lang levetid under normal drift. Hver enhed gennemgår flere kvalitetstjek (over ti tests) og op til 25 produktionstrin før afsendelse.

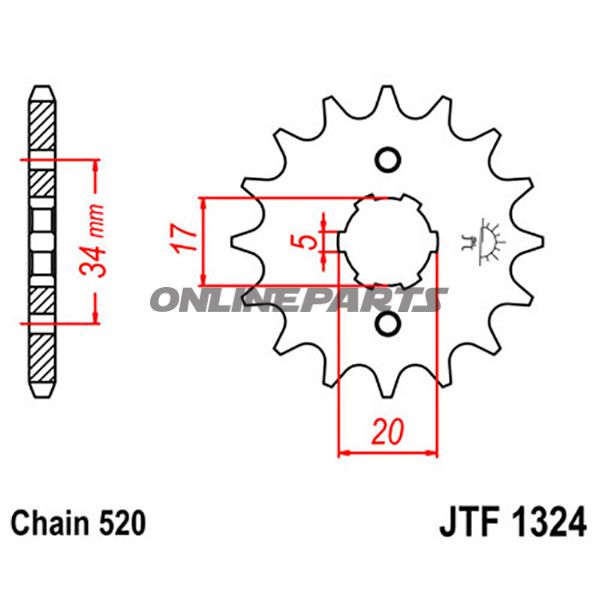

Tekniske data og dimensioner

• Tandantal: 13
• Kædepitch: 520
• Monteringstype: Large spline (stor splined forbindelsesflade)
• Indvendig diameter: Minimum 17 mm — maksimum 20 mm (angiver tolerancer for akseltilpasning)
• Indvendige tænder: 6
• Indvendig tandafstand: 5 mm
• Antal monteringsbolte: 2
• Boltcenterafstand: 34 mm
• Konstruktion: Standard
• Producent: JT Sprockets

Kompatibilitet og montageovervejelser

Dimensionerne (520 pitch, 13 tænder, stor spline, indvendig dia. 17–20 mm, boltafstand 34 mm, 2 bolte) er de væsentlige parametre ved valg af fortandhjul. Kontroller at din aksel og splines matcher både diameter og antal indvendige tænder, samt at boltmønstret stemmer overens. På grund af den angivne indvendige diameter og spline-udformning kan finjustering eller brug af passende konus/adapter være nødvendig ved mindre afvigelser.

Kvalitets- og producentinformation

JT Sprockets er anført som producent og er kendt for at anvende moderne CNC-maskiner og omfattende kvalitetskontroller. MPN 726.00.47 og GTIN 824225200447 kan bruges til entydig identifikation ved reservedelsbestilling eller ved kontrol af kompatibilitet i reservedelskataloger.

Praktiske bemærkninger for mekanikeren

• Ved montering: sikre korrekt moment på monteringsboltene og korrekt sidestilling af splinen for at undgå for tidligt slid.
• Kontroller kædejustering og kædestrammer efter skift, og mål frihjul samt tandprofil for at undgå kedelige ujævne slidmønstre.
• Hvis materialetype eller varmebehandlingsdata er kritisk for anvendelsen, anbefales det at kontakte leverandøren direkte for detaljerede materiale­specifikationer.

Bemærk: GTIN (824225200447) og MPN (726.00.47) er indarbejdet for entydig identifikation. Brandet JT Sprockets angiver producentens produktionsfilosofi med CNC-bearbejdning, varmebehandling og manuel kontrol som led i kvalitetsstyringen.
