Fortandhjul 14 tænder, dele 520 groft tandet 6 indvendig diameter 17/20

Fortandhjul 14 tænder til 520 kæde — groft tandet, indvendig diameter 17–20 mm

Produkt: fortandhjul med 14 tænder fra JT Sprockets (MPN: 726.04.88, GTIN: 824225200454). Dette tandhjul er udført til kæder med 520-delning og har grovere tandprofil samt intern montering med 6 indvendige tænder.

Funktion

• Overfører drejningsmoment fra motor- eller gearakslen til drivkæden ved 520-kædestandard.
• Designet til montering på aksler med stor spline (stor splineløsning) og indvendig diameter i intervallet 17–20 mm, hvilket giver en vis tilpasningsmulighed ved montering.
• De 6 indvendige tænder sikrer positionering og momentoverførsel mellem akselens spline og tandhjulet; to monteringsbolte med centerafstand 34 mm fastgør tandhjulet mekanisk til navet.

Materiale og fremstilling

Producenten JT Sprockets fremstiller tandhjul ved drejning, fræsning og boring på CNC-maskiner for at holde lave tolerancer og korrekt tandprofil. Efter bearbejdning gennemgår emnet varmebehandling (hærdning) for at forbedre slidstyrke og modstandsdygtighed mod deformation. Hvert stykke kontrolleres manuelt efter varmebehandling og gennemgår en række kvalitetskontroller under produktionen.

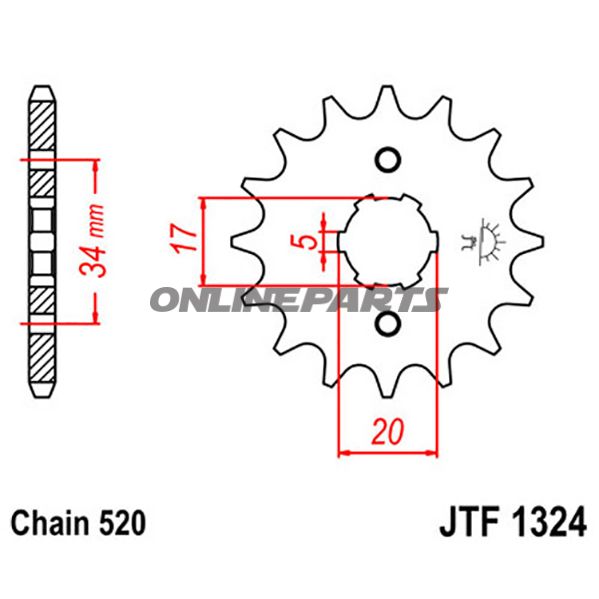

Tekniske egenskaber

• Deling: 520
• Antal tænder: 14
• Indvendige tænder: 6 (tandafstand 5 mm)
• Indvendig diameter: minimum 17 mm, maksimum 20 mm
• Montering: stor spline
• Antal monteringsbolte: 2
• Boltcenter (hulafstand): 34 mm
• Udførelse: standard konstruktion
• Producent: JT Sprockets

Kompatibilitet og anvendelse

Dette fortandhjul er beregnet til køretøjer og konstruktionssituationer, hvor en 520-kæde og grov tandprofil er specificeret. Den angivne indvendige diameter 17–20 mm betyder, at tandhjulet kan passe på aksler eller adaptere inden for dette interval; for korrekt funktion skal spline-typen (stor spline) og boltmønsteret (2 bolte, 34 mm centerafstand) stemme overens med køretøjets nav. Anbefalet til brug i standard drivlinemonteringer, hvor slidstyrke og korrekt tandprofil er vigtig.

Kvalitetsbemærkninger

JT Sprockets oplyser, at deres produktion omfatter mange produktionsstadier og flere kvalitetskontroller. Fremstillingsmetoden (drejning, fræsning, boring) kombineret med efterfølgende varmebehandling er rettet mod at sikre nøjagtige tolerancer og en slidstærk tandprofil. For mekanikere betyder dette forudsigelig montering og lang levetid ved korrekt brug og vedligeholdelse.

Identifikation

• Brand: JT Sprockets
• MPN: 726.04.88
• GTIN: 824225200454

Bemærk: Kontroller altid mål (indvendig diameter, spline-type, boltmønster og kædedeling) mod det specifikke køretøj før montering for at sikre korrekt pasform og funktion. Der er ikke angivet information om leveret antal i en pakke i denne beskrivelse; ved tvivl kontakt leverandør eller se produktets emballage/ordredetaljer.
