Fortandhjul 15 tænder, del til 420 kæde – groft tandet, indvendig diameter 17–20 mm

Produktoversigt: Dette fortandhjul fra JT Sprockets (MPN: 726.01.33, GTIN: 824225203462) er et 15-tands, groft tandet tandhjul designet til brug med 420-kæder. Det har 6 indvendige tænder (indre tandning) og en justerbar indvendig diameter fra 17 mm til 20 mm, hvilket gør det velegnet til knaster eller nav med stor spline-monteringsløsning.

Funktion og anvendelse:

• Overfører drejningsmoment fra motor/moderhjul til baghjul via 420 kæde.
• Den grove tandprofil er beregnet til 420-kæder og giver kontaktflader optimeret til denne kædetype.
• Indvendig tændering (6 tænder) benyttes til montage på aksler eller nav, hvor indvendig spline/tagning kræves fremfor boltmønster.

Materiale og fremstilling:

• Produceret af JT Sprockets på CNC-baserede produktionsanlæg. Fremstillingsprocessen omfatter drejning, fræsning og boring for at opnå nøjagtige tolerancer og korrekt tandprofil.
• Delene gennemgår varmebehandling (hitzevergütung) efter bearbejdning og manuel kontrol af hver enhed for at sikre dimensional stabilitet og slidstyrke.
• Materialevalget og varmebehandlingen giver en balance mellem overfladehårdhed og sejhed for at modstå tandbøjning og afskalning under belastning.

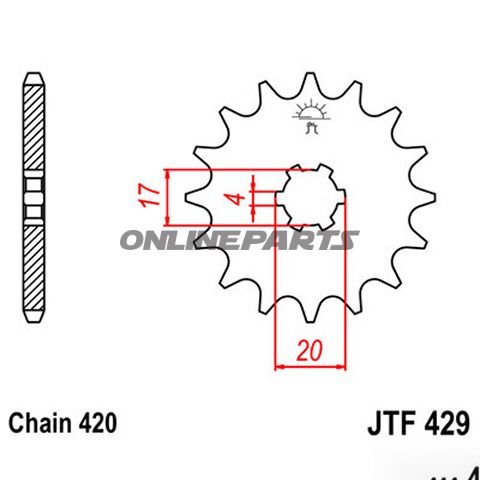

Tekniske data:

• GTIN: 824225203462
• MPN: 726.01.33
• Producent/brand: JT Sprockets
• Antal tænder: 15
• Pitch: 420
• Indvendige tænder: 6
• Indvendig diameter: 17–20 mm (min.–max.)
• Indvendig tandafstand: 4 mm
• Monteringstype: Large spline (stor spline)
• Hul for bolte: Uden borede monteringshuller (følger montage via indvendig spline)
• Konstruktion: Standard

Kompatibilitet og montageovervejelser:

• Designet til 420-kæder; sørg for at kædebredde og kædeprofil svarer til fortandhjulets pitch og tandprofil.
• Kontrollér navets eller akslens indvendige spline-dimensioner (17–20 mm interval) for korrekt pasform og fastholdelse.
• Da dette fortandhjul ikke har borede monteringshuller, monteres det primært ved indvendig spline-samling; anvend passende låsemidler og moment ved montering.

Kvalitets- og kontrolprocedurer:

• JT Sprockets fremstiller komponenter gennem mindst 25 produktionsfaser med mere end ti individuelle kvalitetskontroller pr. enhed.
• Hver enhed inspiceres visuelt og dimensionelt efter varmebehandling for at sikre tandprofil, tolerancer og pasform.

Praktiske bemærkninger til mekanikere:

• Ved udskiftning af fortandhjul anbefales samtidig kontrol af kædens slid og tandprofil for at forhindre øget slitage på nye komponenter.
• Brug af korrekt moment og eventuelle låseclips/forseglingsmidler som foreskrevet af køretøjets servicevejledning mindsker risiko for løsningsproblemer.
• Hvis spline-dimensionerne ligger i yderkanten af 17–20 mm-intervallet, kontrolleres tolerancer og akselspil før permanent montering.

Denne del leveres som et enkelt fortandhjul fra JT Sprockets (MPN 726.01.33). GTIN og MPN er angivet for nem identifikation ved bestilling og ved kontrol af reservedelskompatibilitet.
