Gaffel-Kabelsko 0,5-1,5 M3 JMP Pakke 5 Stk

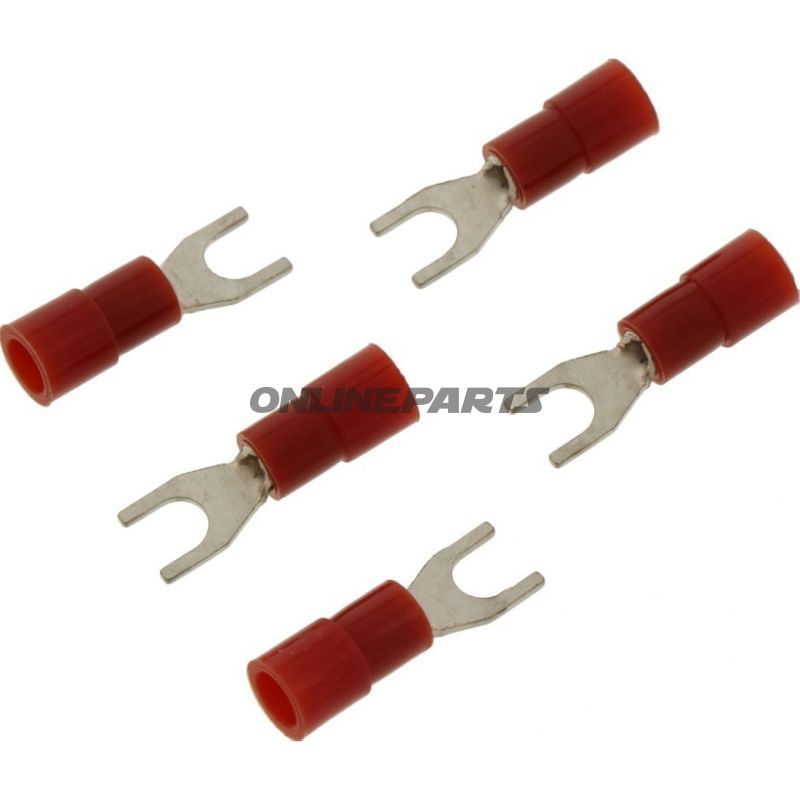

Gaffel-kabelsko, nylonisoleret til 0,5–1,5 mm² ledere (M3, rød)

Produkt: JMP gaffel-kabelsko i rød, MPN 158.03.04. GTIN: 4043981275100. Denne kabelsko er beregnet til mekaniske samlinger hvor en ledningsende skal fastholdes omkring en skrue eller bolthoved med M3-gennemføring.

Funktion

• Gaffelformen gør det muligt at lægge kabelskoen omkring en skrue uden at skulle fjerne skruen helt — nyttigt ved montage i små el-paneler, på jordforbindelser eller ved repeterende tilslutningsarbejde.
• Den isolerede hals reducerer risikoen for utilsigtede kortslutninger og beskytter mod mekanisk slid på lederens afisolerede område.
• Egnet til enkeltpolet forbindelse hvor plads og adgang er begrænset.

Materiale og egenskaber

• Kobberlegeret kontaktdele for god elektrisk ledningsevne og mekanisk stabilitet.
• Nylonisoleret skaft: giver elektrisk isolation og modstand mod almindelig slitage. Farve: rød, hvilket typisk anvendes til at indikere ledningsdimension/gruppe.
• Designet i henhold til DIN 46237-standard for gaffel-kabelsko, hvilket sikrer ensartede dimensioner og kompatibilitet med M3-tilslutninger.
• Temperaturbestandighed angivet til cirka -105 °C (angivet som temperaturmodstand i data), hvilket indikerer materialets ydeevne ved lave temperaturer; ved høje driftstemperaturer bør applikationen vurderes nærmere.
• Ikke beregnet til lodning i forbindelse med monteringen (soldered connections: nej) og har ikke krympeflex.

Tekniske data (sammenfattet)

• Passer til ledertværsnit: 0,5–1,5 mm²
• Indre huldiameter/boltpassning: cirka Ø 3,7 mm — velegnet til M3-skruer
• Antal poler: 1
• Isoleret: ja (nylon)
• Standard: DIN 46237

Anvendelsesområder og kompatibilitet

• Elektriske forbindelser i motorcykler, små køretøjer og maskiner hvor M3-fastgørelse forekommer.
• Reparation og vedligehold af kabelføringer, skifte af terminaler ved korrosion eller mekanisk beskadigelse.
• Kompatibel med ledere i det angivne tværsnitsområde; undgå brug på tykkere ledere for at sikre korrekt klemning og elektrisk kontakt.

Installationstips

• Afisoler ledningen præcist så kobberet passer ind i sømmen uden løse finestrimler.
• Brug en egnet kabelsko-krympeværktøj eller presse for at sikre korrekt mekanisk klemning og lav modstand; undgå improviserede metoder som hammer uden passende understøttelse.
• Efter krympning bør forbindelse visuelt eller måleteknisk kontrolleres for mekanisk fastgørelse og kontinuitet.

Bemærk: Produktet leveres af JMP under MPN 158.03.04 og identificeres også via GTIN 4043981275100. Informationen om pakkeantal i den oprindelige titel er blevet udeladt her for at undgå misforståelser ved enkeltsalg.
