Gaffel-Kabelsko 0,5-1,5 M4 JMP Pakke 5 stk

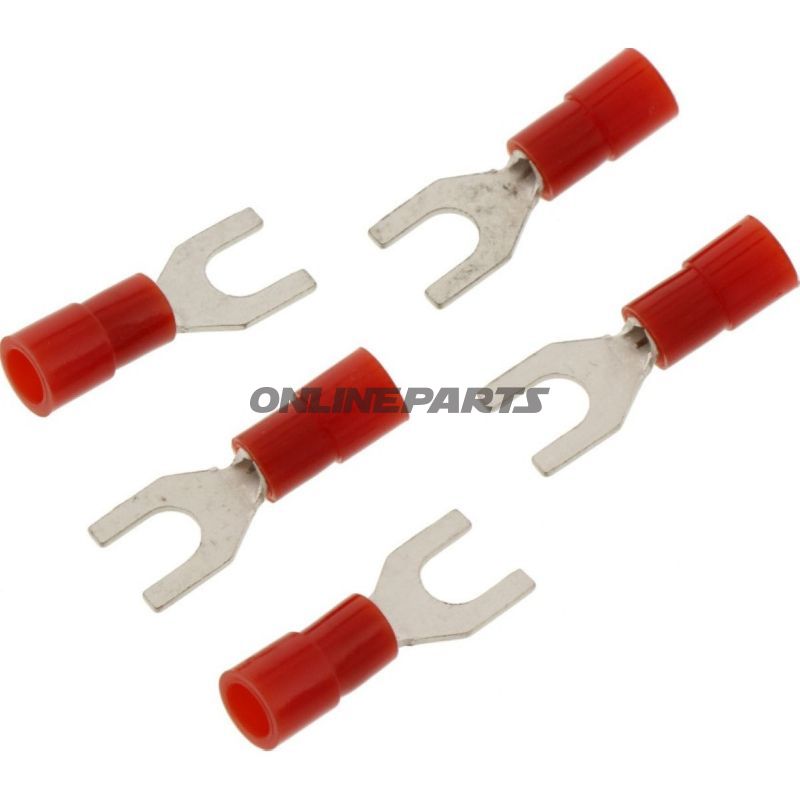

Gaffel-kabelsko (fork connector) 0,5–1,5 mm², M4 – JMP (rød)

Produkt: Gaffel-kabelsko i nylonisoleret udførelse fra JMP (MPN: 158.03.05, GTIN: 4043981275117). Denne type gaffelkontakt benyttes til elektriske forbindelser, hvor en skrueforbindelse (M4) skal kunne løsnes uden at fjerne kabelskoen helt.

Funktion og anvendelse

• Gaffel-formen (fork connector) giver en hurtig, sikker og gentagelig mekanisk forbindelse til skrue- eller klemmepunkter med M4-tråd.
• Anvendes typisk i motorcykler, styrepaneler og elektriske installationspunkter, hvor plads og adgang gør det praktisk at glide kabelskoen ind under en skrue uden fuld demontering.
• Nylonisolationen beskytter mod kortslutning og giver god mekanisk aflastning ved bøje- og trækpåvirkninger.

Materialer og egenskaber

• Kobberlegeret føringsdel (elektrisk ledende) med tinbelægning for korrosionsbeskyttelse og forbedret loddefri kontakt. (Bemærk: produktet er ikke beregnet til lodning af forbindelsen.)
• Nylonisolation for elektrisk isolation og mekanisk beskyttelse; farve rød angiver kabeltværsnit i overensstemmelse med almindelig farvekodning.
• Indvendig diameter ved gaflen: ca. Ø 4,3 mm, beregnet til skrue M4.
• Temperaturmodstand angivet til cirka -105 °C (angivet som temperaturresistens i leverandørdata). Dette angiver modstand mod lave temperaturer; nylonens arbejdsområde ved høje temperaturer bør vurderes i forhold til applikationen.

Tekniske specifikationer (oversigt)

• Type: Gaffel-kabelsko (Fork Connector)
• Passer til skrue: M4
• Kabeltværsnit: 0,5–1,5 mm²
• Gaffel-åbning/ø: ca. 4,3 mm
• Standard: DIN 46237
• Isolering: Ja (nylon)
• Sammenføjning ved lodning: Nej
• Poler: 1

Kompatibilitet og anvendelsesråd

• Velegnet til ledere med tværsnit mellem 0,5 og 1,5 mm²; sørg for korrekt afisolering og krympning/pressning af kabelskoen for at opnå god elektrisk og mekanisk forbindelse.
• Brug passende kabelskotang eller presværktøj til at komprimere kontakten. Dårligt pressede kabelsko kan give øget modstand og varmeudvikling.
• Kontroller at skruehovedet og underlaget er fri for maling/oxid før montering for at sikre lav overgangsmodstand.

Standard og identifikation

Produktet overholder dimensioner som angivet i DIN 46237. Producenten JMP er angivet med MPN 158.03.05 og GTIN 4043981275117, hvilket kan bruges til entydig identifikation ved indkøb og reservedelsstyring.

Bemærkninger

• Pakkenavn i produktdata angiver en pakkehenvisning, men oplysninger om antal i emballage kan variere mellem leverandører og bør altid bekræftes ved bestilling.
• Tænk på miljø og korrosionsforhold ved valg af materiale og overfladebehandling i aggressive omgivelser; yderligere beskyttelse kan være nødvendig ved langsigtet udendørs eller saltpåvirket brug.
