Gaffel-Kabelsko 0,5-1,5 M5 JMP Pakke 5 stk

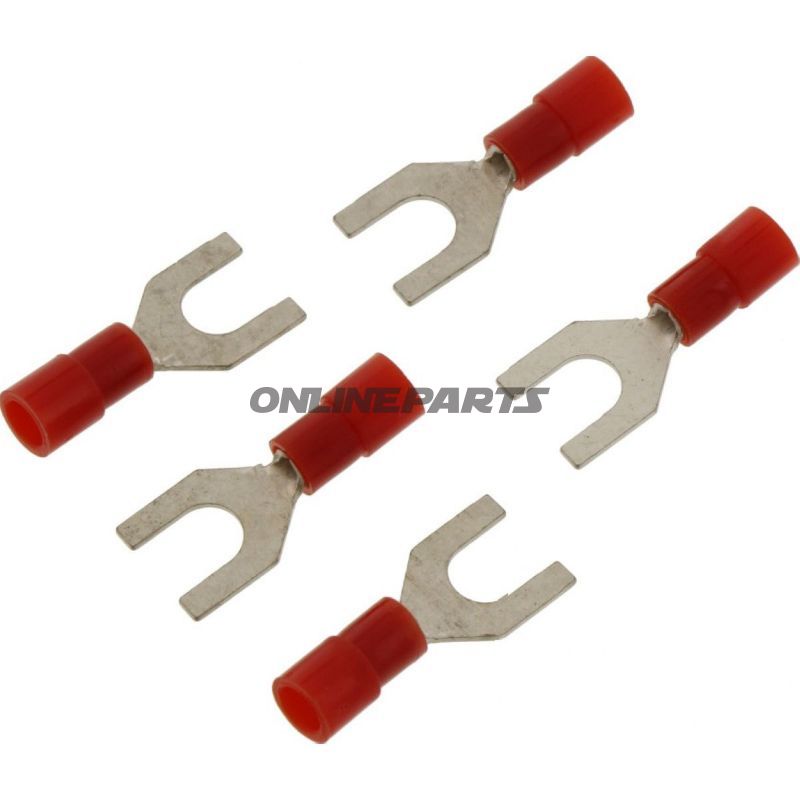

Gaffel-kabelsko (0,5–1,5 mm²) til M5-forbindelser — JMP (rød)

Produkt: JMP gaffel-kabelsko i nylonisoleret udførelse, egnet til svejseløse elektriske forbindelser på motorcykler og elektriske systemer. Dette produkt sælges under JMP med varenummer (MPN) 158.03.06 og GTIN 4043981275124.

Gaffel-kabelskoen er designet til at blive monteret på ledningsender med tværsnit fra 0,5 til 1,5 mm² og fastgøres med en M5-skrue eller -bolt. Formen med gaffelåbning gør det muligt at skille forbindelsen uden helt at fjerne fastgørelseselementet, hvilket forenkler service og udskiftning i trange installationer.

• Anvendelse: Elektriske tilslutninger hvor plads og adgang er begrænset — fx stel- og komponentjordforbindelser, kontrolbokse og monteringspunkter på rammer og karrosseri.
• Kompatibilitet: Til kabeltværsnit 0,5–1,5 mm² og bolte-/skruegevind M5. Standardmål følger DIN 46237 for gaffel-kabelsko.
• Farve og identifikation: Rød isolering, hvilket typisk anvendes til at indikere positiv/strømførende ledning i almindelige farveordninger — kontroller systemets farvekode ved montering.

Materialer og egenskaber

• Ledende del: Præget metal (typisk tinbelagt kobber eller lignende ledende legering) beregnet til god elektrisk kontakt og korrosionsmodstand under normalt motormiljø. (Materialet er valgt for ledningsevne og mekanisk holdbarhed.)
• Isolering: Nylonisolering omkring kraven for elektrisk isolation og mekanisk strain relief. Nylon tåler vibrationer og almindelig oliestænk bedre end blød PVC.
• Temperaturbestandighed: Oplyst til -105 °C (angiver lave temperaturtolerance), hvilket er relevant for koldbestandighed; vurder installationsmiljøets samlede temperaturbetydning ved valg af komponent.
• Svejsning: Produktet er ikke beregnet til lodning af ledninger ved terminalen — ledning fastgøres mekanisk via krimpning.

Tekniske fordele i praksis

• Gaffelprofilen tillader hurtig montering og demontering uden fuld frakobling af bolte, hvilket sparer tid ved service.
• Nylonisoleringen beskytter mod kortslutning mod nærliggende metaldele og fungerer som visuel identifikation.
• Overensstemmelse med DIN 46237 sikrer ensartet dimension og pasform til M5-applikationer.

Praktiske bemærkninger ved installation

• Brug korrekt krimpeværktøj til isolerede kabelsko for at sikre pålidelig elektrisk forbindelse og mekanisk fastholdelse.
• Sørg for at skrue/flange og kontaktflade er rene og fri for maling/oxid før montering for at minimere kontaktmodstand.
• Kontrollér at ledningens tværsnit ligger inden for 0,5–1,5 mm² for at undgå dårlige kontakter eller løse samlinger.

Produktet leveres som en pakke à flere enheder (se varebetegnelse). Varemærket JMP og MPN 158.03.06 kan anvendes ved genbestilling eller ved søgning efter kompatible reservedele. GTIN 4043981275124 identificerer præcist denne artikel i varekataloger og systemer.
