Gaffel-Kabelsko 0,5-1,5 M6 JMP Pakke 5 stykker

Gaffel-kabelsko til M6 – nylonisoleret, til ledningsareal 0,5–1,5 mm²

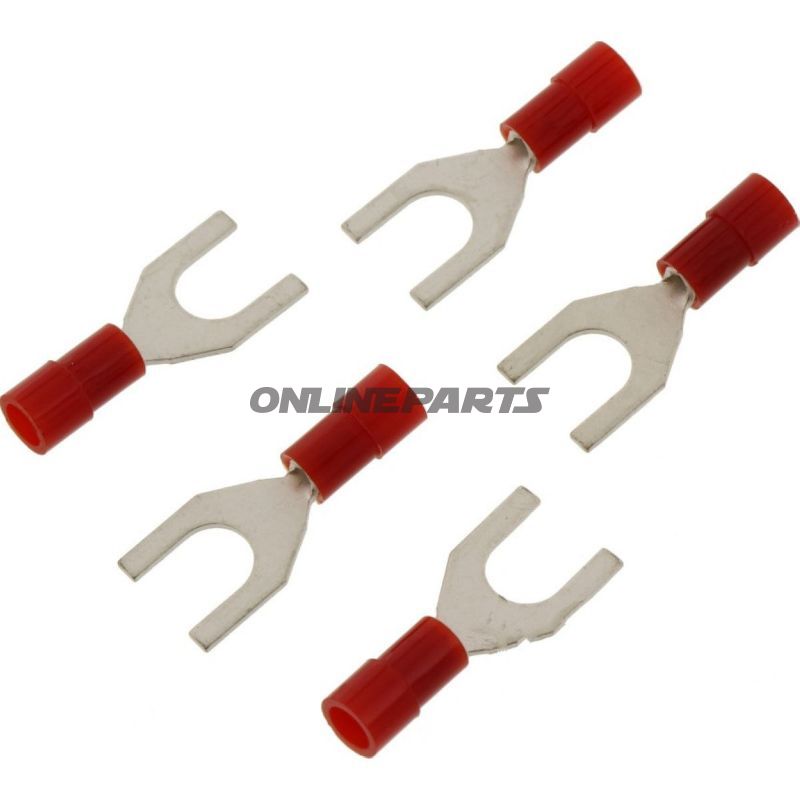

Produkt: JMP gaffel-kabelsko (GTIN: 4043981275131, MPN: 158.03.08) i rød. Leveres som en pakke med fem stk. fra producenten JMP.

Denne gaffel-kabelsko er designet til elektriske forbindelser, hvor man har brug for en åben gaffelforbindelse omkring en M6-skrue eller -bolt. Gaffelformen gør det muligt at montere eller afmontere forbindelsen uden at fjerne skrue/bolt helt, hvilket er praktisk ved service og fejlfinding på motorcykler og andet køretøjsudstyr.

• Anvendelsesområde: Fastgøre kabel til skrue-/boltforbindelser (M6) på stel, batteripoler, sikringspaneler og jordforbindelser.
• Kabeltværsnit: Egnet til ledere med tværsnit fra 0,5 mm² op til 1,5 mm².
• Indre diameter/åbning: Ø 6,6 mm for gaffelåbningen, tilpasset M6-fæste.
• Standard: Fremstillet iht. DIN 46237, hvilket sikrer en ensartet geometri og kompatibilitet med tilsvarende komponenter.

Materialer og egenskaber

• Ledende del: metallegering egnet til kabelpressning/krimpning. Materialevalget giver pålidelig elektrisk kontakt og mekanisk styrke ved korrekt krimp.
• Isolering: nylon (plast)isolering i rød farve, som beskytter mod kortslutning og giver visuel identifikation af kabelstørrelse.
• Temperaturbestandighed: opgivet til omkring -105 °C (angivet i tekniske data). Dette angiver modstandsdygtighed over for lave temperaturer; ved anvendelse i varmere miljøer bør man vurdere den maksimale driftstemperatur i forhold til applikationen.
• Sammensætning: ikke loddede forbindelser og uden varmebundet krympeflex – produktet er beregnet til mekanisk krimpning med passende krimpeværktøj.

Tekniske fordele for mekanikere og erfarne brugere

• Gaffel-designet forenkler hurtigt servicearbejde, hvor fjernelse af helskrue kan spares.
• Nylonisoleringen beskytter mod kortslutning til nærliggende metaldele og letter identifikation af kabelstørrelse og kreds.
• Kompatibel med standard M6-fastgørelseselementer og følge DIN 46237 for gentagen pasform mellem seriekomponenter.
• Egnet til enkeltpols-forbindelser ved mindre strømstyrker inden for det specificerede kabeltværsnit.

Kompatibilitet og montering

• Passer til kabeltværsnit 0,5–1,5 mm²; anvend korrekt krimpeværktøj for at opnå stabil mekanisk og elektrisk kontakt.
• Brug M6 skruer/bolte med passende skiver og momentbegrænsning for at undgå overpresning af gaffelstolpen eller beskadigelse af skruegevind.
• Velegnet til batteriterminaler, jordforbindelser og mindre strømkredse på motorcykler; ikke egnet som erstatning for større strømførende forbindelser uden at kontrollere strøm- og temperaturkrav.

Tekniske data (uddrag)

• Type: gaffelkabelsko (fork connector)
• Egnet til: M6
• Kabeltværsnit: 0,5–1,5 mm²
• Isoleret: ja (nylon, rød)
• Lodning: nej
• Antal poler: 1
• Standard: DIN 46237

Bemærk: Produktet leveres fra JMP under MPN 158.03.08 og kan identificeres via GTIN 4043981275131. Ved installation anbefales korrekt krimpeværktøj og efterspænding i henhold til applikationens krav for at sikre varig elektrisk og mekanisk forbindelse.
