Gaffel-Kabelsko 1,5-2,5 M3 JMP Pakke 5 Stk.

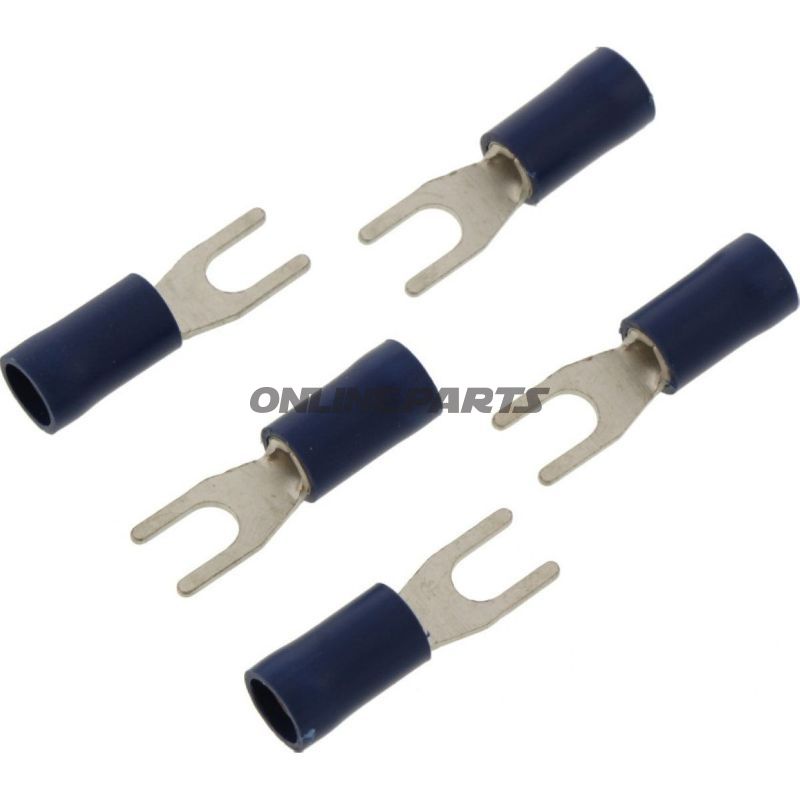

Gaffel-kabelsko (isoleret) til M3 — til 1,5–2,5 mm² ledere

Produkt: JMP gaffel-kabelsko, isoleret. Produktet markedsføres under brandet JMP og har producentnummer (MPN) 158.03.16 samt GTIN 4043981275209.

Disse gaffel-kabelsko er beregnet til elektriske forbindelser, hvor en gaffelformet terminal gør det muligt at fastgøre kablet omkring en skrue- eller boltkontakt uden at skulle fjerne skrueforbindelsen helt. De anvendes typisk på stel- og signaltavler, jordforbindelser og andre punkter hvor en hurtig og mekanisk pålidelig forbindelse til en M3-skrue er nødvendig.

• Passende ledertværsnit: 1,5–2,5 mm².
• Indre huldiameter for bolten: Ø 3,7 mm (passer til M3 skrue/bolt).
• Isolering: Ja — den isolerende krop beskytter mod utilsigtet kortslutning og giver mekanisk støtte ved krympepunktet.
• Antal poler: 1-polet (enkeltleder per terminal).
• Temperaturbestandighed: Angivet ned til −75 °C (oplysning fra tekniske specifikationer; praktisk anvendelse bør vurdere samlet temperaturpåvirkning fra omgivelser og omgivelsernes varme- og kemikaliebestandighed).
• Sammensætning og forbindelser: Ikke-svejset/ikke-loddet forbindelsesområde — designet til mekanisk krympning eller pressekrimpning ved anvendelse af passende værktøj.

Materialevalg og egenskaber: Selve gaffelstykket er normalt fremstillet i tinbelagt kobber eller tilsvarende lemmateriale for at sikre god elektrisk ledningsevne og korrosionsbestandighed. Den isolerende del er udført i en skridtsikker kunststof (typisk PVC eller nylonbaseret materiale afhængigt af leverandør), farvet blå for at angive ledertværsnittets interval (1,5–2,5 mm²). Isoleringen beskytter mod mekanisk slid og kortslutning, men er ikke angivet som varmeskrumpende.

Montering og anvendelse: For korrekt montering skal lederens afisolerede ende indsættes fuldt ind i krimpehylsteret og krympes med et passende krympeværktøj til elektriske terminaler. Kontroller at krimpen er mekanisk fast og at ledningen ikke kan trækkes ud. Når terminalen fastgøres under en M3-skrue, bør skruehoved og underlag være rengjort for oxid og sikre god kontaktflade.

Kompatibilitet og praktiske bemærkninger: Terminalen er beregnet til standard M3-skrueforbindelser og for ledere inden for det angivne tværsnitsområde. Den er velegnet til brug i almindelige installationsmiljøer og køretøjsinstallationer, men vurder altid kemisk og termisk modstand i specifikke anvendelser. Da forbindelsen ikke er loddet, er korrekt krympeteknik afgørende for langtidsholdbar elektrisk kontakt.

Tekniske data (resumé):

• Type: Gaffel-kabelsko (Fork connector)
• Til skrue: M3 (hul Ø ca. 3,7 mm)
• Lederområdet: 1,5–2,5 mm²
• Isoleret: Ja
• Svejset/loddet: Nej
• Varmekrympning: Ikke angivet
• Antal poler: 1
• Temperaturbestandighed: ned til −75 °C (angivet)

Brandet JMP og MPN 158.03.16 gør det muligt at identificere præcis denne type terminal i reservedelslister og ved genbestilling. GTIN 4043981275209 kan bruges til lagerstyring og søgning i indkøbssystemer.
