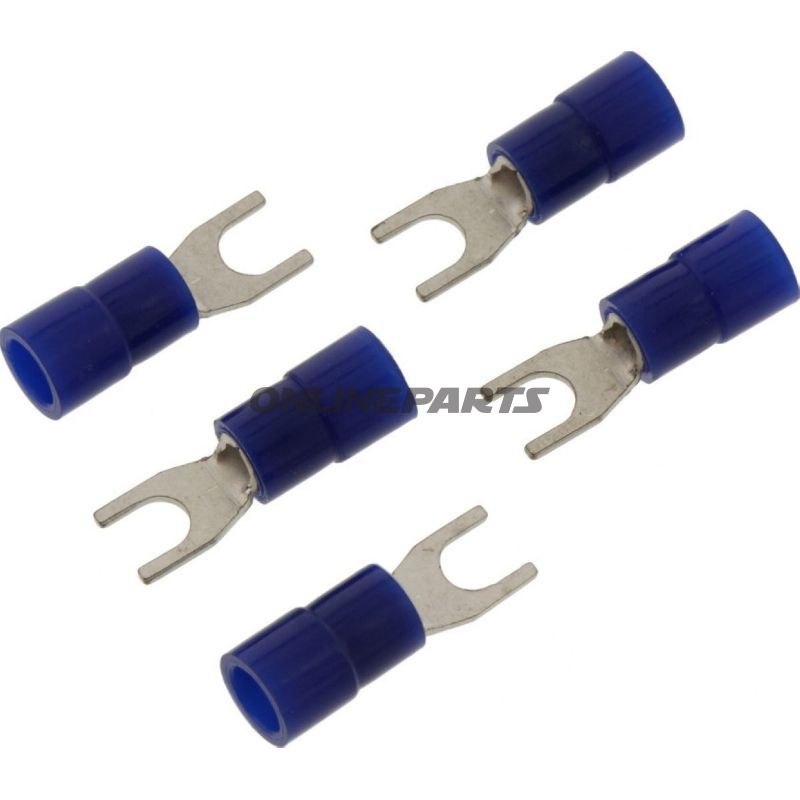

Gaffel-Kabelsko 1,5-2,5 M3 JMP Pakke 5 Stk.

Gaffel-kabelsko i nylon, til 1,5–2,5 mm² ledere, M3 skrueåbning

Produkt: Gaffel-kabelsko fra JMP (GTIN: 4043981275155, MPN: 158.03.10). Denne type gaffel- eller fork-kabelsko er beregnet til elektriske forbindelser, hvor man ønsker en åben forbindelsesflade omkring en M3-skrue eller -bolt.

Funktion

• Gaffelformen gør det muligt at føre kabelskoen ind under en skrue eller møtrik uden at skulle fjerne fastgørelsen helt, hvilket forenkler montering og afmontering ved service og fejlfinding.
• Bruges til mekanisk faste og elektrisk sikre forbindelse mellem ledere og stel, skrueterminaler eller klemmer.
• Designet til enkel-polede forbindelser; ikke egnet til lodning af forbindelsen i kabelskoen (ikke loddet type).

Materiale og opbygning

• Leadendens lederdel (smeden/terminalen) er fremstillet i metal egnet til elektriske forbindelser (typisk tinbelagt kobber eller lignende ledende legering) for at sikre god elektrisk kontakt og korrosionsbestandighed under normal drift.
• Nylonisolering omslutter den ikke-ledende del af kabelskoen. Nylon giver mekanisk beskyttelse, reducerer risiko for kortslutning mod nabokomponenter og har god modstandsdygtighed over for olie og almindelige arbejdsmiljøer.
• Temperaturmodstand angivet til -105 °C (bemærk: dette kan angive nedre grænse for materialets anvendelse; driftstemperaturer bør vurderes i forhold til applikationen).

Tekniske egenskaber

• Godkendt til ledningstværsnit: 1,5–2,5 mm² (passer til standard kabler i denne tværsnitsklasse).
• Indvendig ringdiameter/skruehul: til M3 (ø ca. 3,7 mm).
• Standardreference: DIN 43237 (form/ dimensioner i overensstemmelse med gængse 산업-standarder for gaffelkabelsko).
• Isoleret: ja (nylon), antallet af poler: 1.
• Ikke forsynet med krympe- eller varmekrympeslange.

Farve

• Blå isolering — farvekodning hjælper ved identifikation af ledertværsnit ved installation og vedligehold.

Anvendelsesområder og kompatibilitet

• Velegnet til motorcykler, ATV, små køretøjsinstallationer, kontrolpaneler og generelle elektriske forbindelser, hvor M3-skrue anvendes.
• Målgruppen er håndværkere, montører og erfarne motorcykelteknikere, der har brug for en robust, isoleret kabelsko til hurtig tilslutning under dæksler, stelbeslag eller terminalblokke.

Praktiske bemærkninger

• Sørg for korrekt afisolering og korrekt krimpning med passende krimpeværktøj for at opnå sikker mekanisk og elektrisk forbindelse; dårlig krimpning er en hyppig årsag til fejl.
• Kontroller at bolt/skrue ikke overstrammes, da nylonisoleringen kan deformeres ved kraftig påkørsel.
• Produktet leveres af JMP under MPN 158.03.10 og kan spores via GTIN 4043981275155 ved indkøb og lagerstyring.

Tekniske data (udtræk): Type: gaffel-/fork-kabelsko; Egnet til: M3; Ledningstværsnit: 1,5–2,5 mm²; Isoleret: ja; Lodning: nej; Krympe: nej; Pole: 1; Temperaturmodstand: -105°C. (Kilde: leverandørens tekniske specifikationer).
