Gaffel-kabelsko 1,5-2,5 M5 JMP Pakke 5 stk

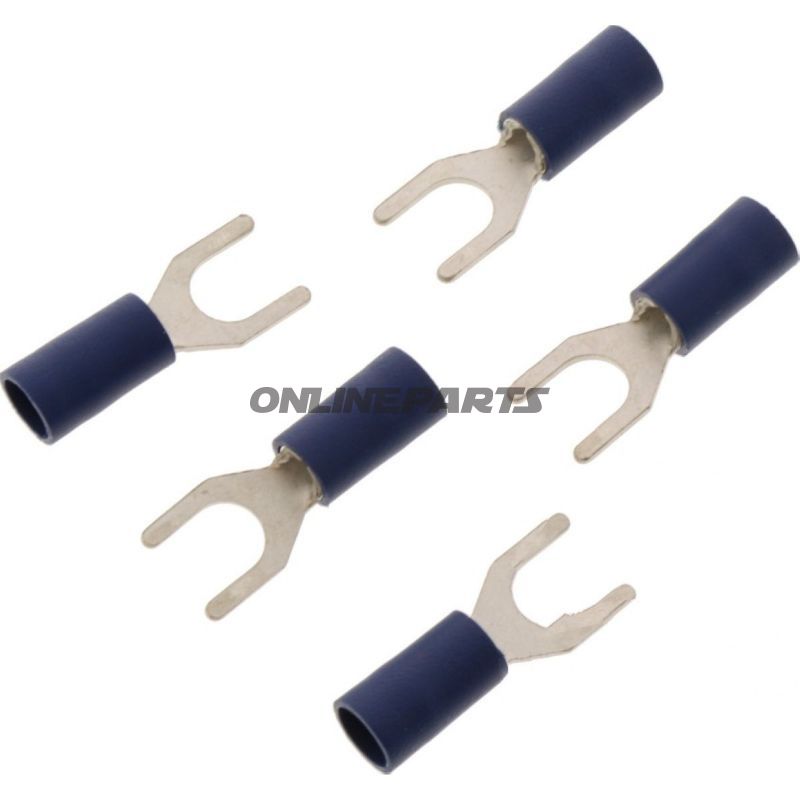

Gaffel-kabelsko, isoleret til ledere 1,5–2,5 mm², passer M5

Produkt: JMP gaffel-kabelsko (model 158.03.26) med GTIN 4043981275308. Disse isolerede gaflekabelsko er beregnet til elektriske forbindelser, hvor kabelenden skal fastgøres til en M5-skrue eller klemme.

Funktion og anvendelse
Gaffel-kabelskoen giver en mekanisk og elektrisk forbindelse mellem en afisoleret leder og en skrueforbindelse uden behov for at føre kabeløjet helt rundt om skruen. Formen gør montage og evt. demontering hurtig på terminalblokke, stel- eller jordforbindelser og i forgreningspunkter. Den isolerede krave beskytter mod kortslutning og reducerer risiko for galvanisk kontakt med tilstødende metaldele.

Materiale og konstruktion

• Ledende del: Forkrommet eller forniklet kobber/metal (standard i denne type), designet til god elektrisk ledningsevne og korrosionsbestandighed under normale køretøjsforhold.
• Isolering: Farvet (blå) plastkrave omkring kabelindføringen, der beskytter mod mekanisk slid og utilsigtet berøring af den blottede leder.
• Temperaturbestandighed: Angivet ned til -75 °C for den aktuelle type; praktisk betydning ved lave temperaturer i opbevaring eller drift.

Tekniske egenskaber

• MPN: 158.03.26 (JMP)
• GTIN: 4043981275308
• Type: Gaffelkabelsko (fork connector)
• Egnet til skrue: M5
• Ledertværsnit: 1,5–2,5 mm²
• Indre ø for fæsteskive/skruestift: ca. ø 5,3 mm
• Isoleret: Ja (blå krave)
• Svejsede eller loddeforbundne forbindelser: Nej
• Antal poler: 1

Praktiske overvejelser for montage

• Afisolér leder til passende længde så kobberet sidder helt ind i metalhylsen før sammenskrumning.
• Anvend en korrekt dimensioneret kabelkrampe/presseværktøj for at opnå mekanisk stabil og elektrisk lav-impedans forbindelse.
• Sørg for at M5-skrue og underlag er rene og fri for maling eller korrosion for korrekt kontakt.
• Den blå isolering angiver normalt lederstørrelse i henhold til farvekoder; kontroller at den passer til dit tværsnit (1,5–2,5 mm²).

Kompatibilitet og anvendelsesområder
Gaffel-kabelskoen er velegnet til motorcykelinstallationer, små køretøjsel-installationer, reparation af klemmer og jordforbindelser, samt øvrige elektriske samlinger hvor M5-terminal anvendes. JMP som producent er angivet via MPN 158.03.26 og brandet JMP fremgår af produktdata.

Kvalitet og begrænsninger
Designet til almindelig maskin- og køretøjsbrug; ikke specificeret som svejset eller krympe-sammentrukket med varme, så hvis længerevarende vibrationseksponering eller aggressive miljøer forekommer, bør fastgørelsesteknik og korrosionsbeskyttelse vurderes særskilt.
